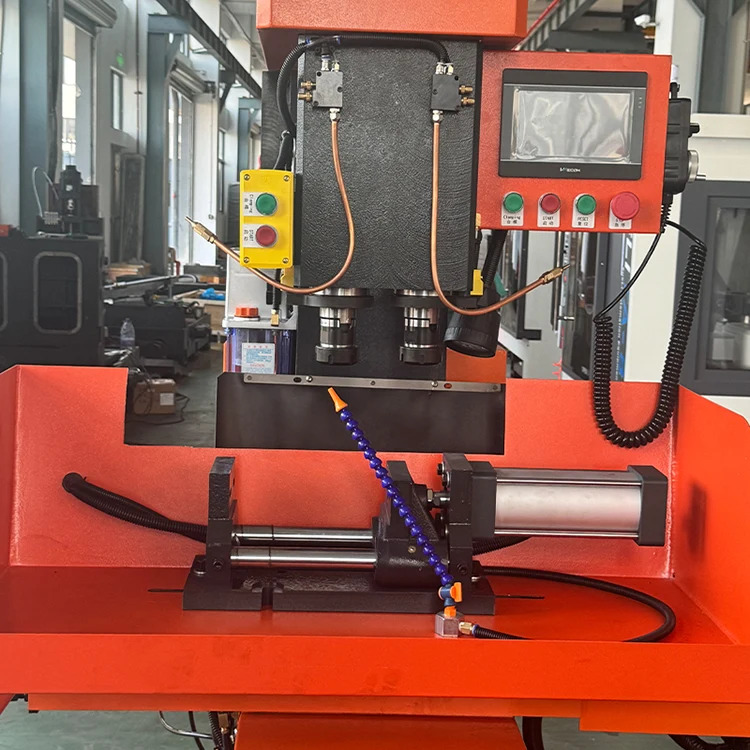

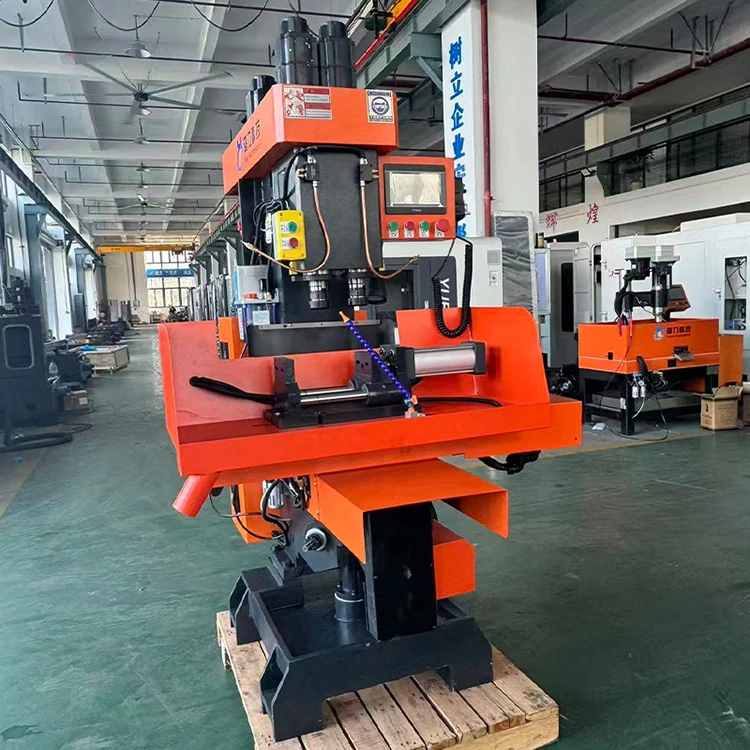

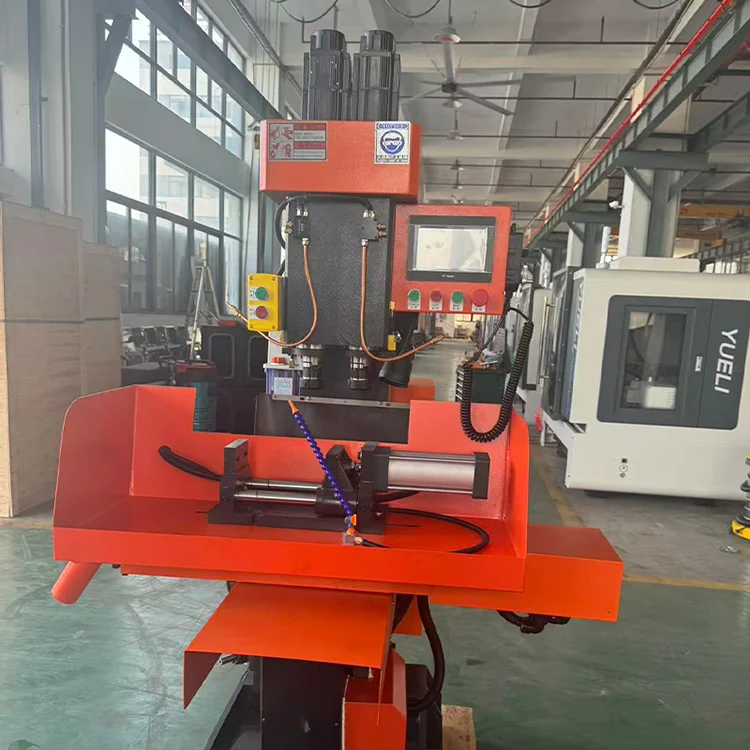

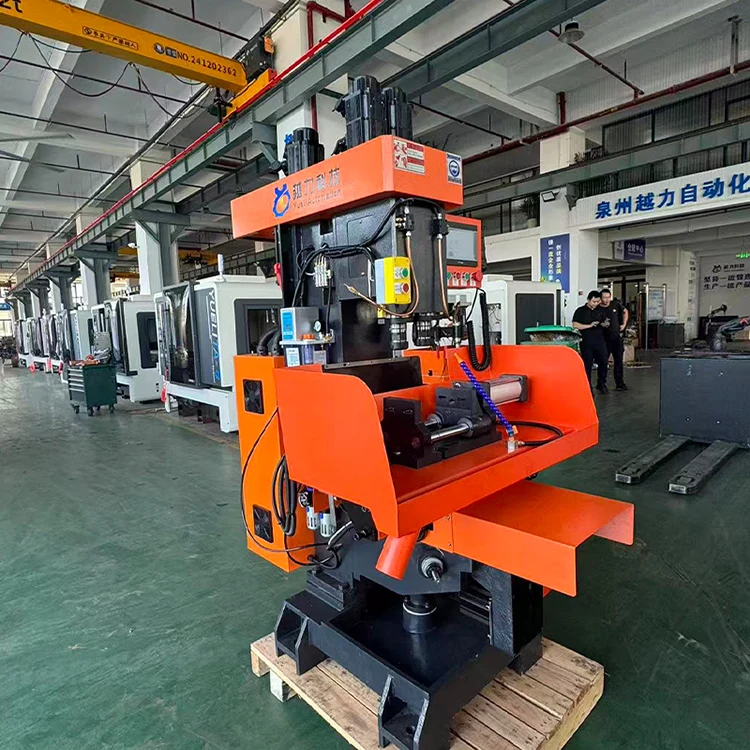

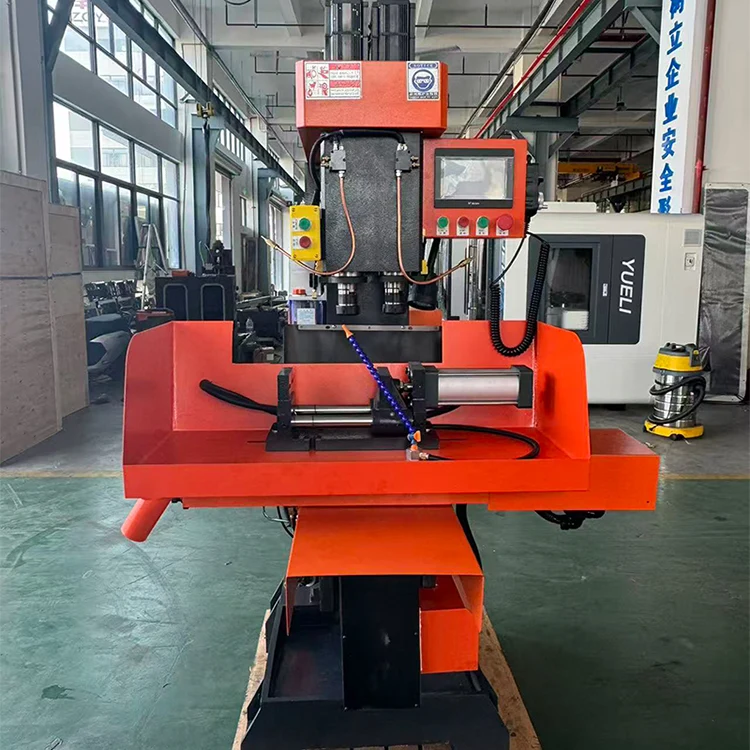

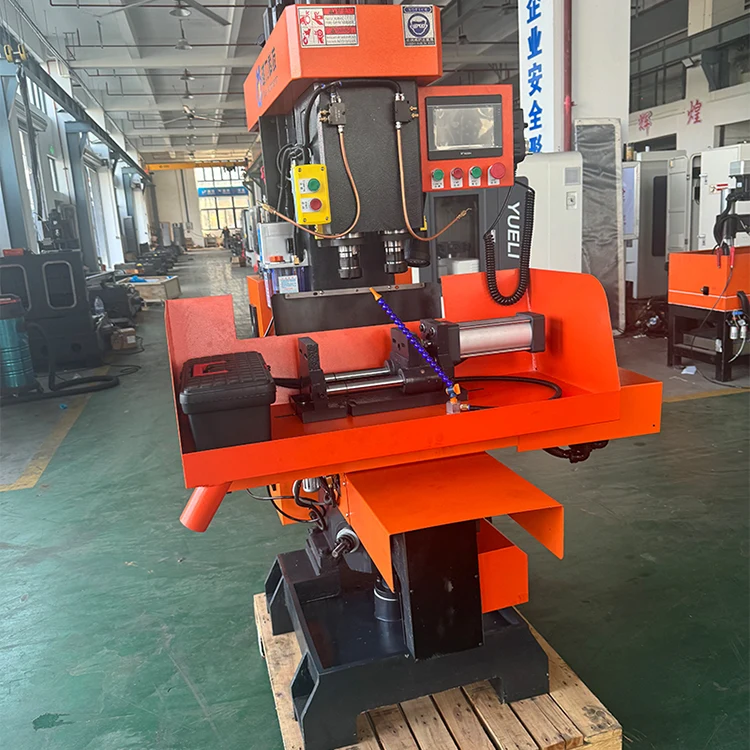

เครื่องผสมแกนคู่แนวตั้ง

เครื่องผสมสองแกนแนวตั้ง (รุ่นภายใน ZSK4132X2B) ผลิตโดย Quanzhou Yueli Automation Equipment Co., Ltd. เหมาะสำหรับการผลิตและการแปรรูปผลิตภัณฑ์ข้อต่อประตูขนาดเล็กถึงขนาดกลาง เครื่องมือกลมีรูปลักษณ์ที่เรียบเนียนและหรูหรา พร้อมการใช้งานที่เรียบง่ายและใช้งานง่ายและการปรับที่สะดวก การนำการควบคุม PLC มาใช้ ทำให้มีระดับระบบอัตโนมัติที่สูงขึ้นและความน่าเชื่อถือที่ยอดเยี่ยม ซึ่งช่วยลดความเข้มแรงงานของผู้ปฏิบัติงาน ช่วยให้ผู้ปฏิบัติงานรายเดียวสามารถจัดการเครื่องจักรหลายเครื่องและทำหน้าที่เป็นอุปกรณ์การประมวลผลที่มีประสิทธิภาพสูงและป้องกันมลพิษในอุดมคติ

แนะนำผลิตภัณฑ์

เครื่องจักรผสมแกนคู่แนวตั้ง เหมาะสำหรับการผลิตและการแปรรูปผลิตภัณฑ์อุปกรณ์ติดตั้งประตูชุดขนาดเล็กถึงขนาดกลาง เครื่องมือกลมีรูปลักษณ์ที่เรียบเนียนและหรูหรา พร้อมการใช้งานที่เรียบง่ายและใช้งานง่ายและการปรับที่สะดวก การนำการควบคุม PLC มาใช้ ทำให้มีระดับระบบอัตโนมัติที่สูงขึ้นและความน่าเชื่อถือที่ยอดเยี่ยม ซึ่งช่วยลดความเข้มแรงงานของผู้ปฏิบัติงาน ช่วยให้ผู้ปฏิบัติงานรายเดียวสามารถจัดการเครื่องจักรหลายเครื่องและทำหน้าที่เป็นอุปกรณ์การประมวลผลที่มีประสิทธิภาพสูงและป้องกันมลพิษในอุดมคติ

· รูปลักษณ์ที่เรียบเนียนและหรูหราพร้อมการใช้งานที่เรียบง่ายและใช้งานง่าย

· การปรับที่สะดวกและระดับอัตโนมัติที่สูงขึ้นด้วยการควบคุม PLC

· ความน่าเชื่อถือเป็นเลิศพร้อมลดความเข้มของแรงงาน

· ผู้ปฏิบัติงานรายเดียวสามารถจัดการเครื่องจักรได้หลายเครื่อง

พารามิเตอร์ทางเทคนิคหลัก

พารามิเตอร์ทางเทคนิคต่อไปนี้ใช้กับเครื่องผสมแกนสองแนวตั้ง

โครงสร้างและลักษณะของเครื่องจักร

เครื่องผสมแกนคู่แนวตั้งมีคุณสมบัติด้านโครงสร้างและประสิทธิภาพดังต่อไปนี้

· การประมวลผล การเจาะ การรีม และการต๊าปชิ้นส่วนจำนวนมากสามารถทำได้ในคราวเดียวด้วยประสิทธิภาพสูง

· โครงสร้างตัวเครื่องมีขนาดกะทัดรัดและมีความแข็งแกร่งที่ดี

· เพลาหลักทำจากเหล็กโลหะผสมคุณภาพสูง ชุบแข็งและผ่านกรรมวิธีทางความร้อน กราวด์ที่แม่นยำ และมีความต้านทานการสึกหรอสูง

· พื้นผิวเลื่อนได้รับการดับด้วยอัลตราโซนิกและมีอุปกรณ์หล่อลื่นเพื่อให้มั่นใจถึงอายุการใช้งานของพื้นผิวเลื่อน

· โต๊ะทำงานเลื่อนไปทางซ้ายและขวาด้วยอุปกรณ์สตาร์ทและอุปกรณ์กำหนดตำแหน่งบัฟเฟอร์ซึ่งมีการสั่นสะเทือนเล็กน้อยและการเคลื่อนไหวที่รวดเร็ว

· ด้ามจับใช้แบบก้านดึงซึ่งไม่หลุดง่ายและมีความปลอดภัยสูง

โครงสร้างและประสิทธิภาพ

การออกแบบเครื่องผสมสองแกนแนวตั้งใช้คุณลักษณะโครงสร้างของเครื่องกัดและอุปกรณ์สตาร์ทที่รองรับ โดยมีข้อดีคือประสิทธิภาพการประมวลผลสูง ความแม่นยำที่มั่นคง และขั้นตอนการทำงานที่เรียบง่าย

· โครงสร้างการเปลี่ยนและปรับความตึงสายพาน ง่ายต่อการเปลี่ยนความเร็วและความตึงของสายพาน

· เพลาหลักขับเคลื่อนด้วยมอเตอร์ 4KW/4P ผ่านสายพานซิงโครนัส มีประสิทธิภาพการส่งผ่านสูงและเสียงรบกวนต่ำ

· กลไกการกู้คืนอัตโนมัติของสปินเดิลซ้ายและขวาสามารถรักษาสปินเดิลให้อยู่ในสภาพพร้อมสำหรับการประมวลผล ประหยัดเวลา และปรับปรุงประสิทธิภาพการทำงาน

· สามารถหมุนที่จับในการยกได้อย่างง่ายดายเพื่อให้รับรู้ถึงการยกของแท่นยก

· โต๊ะทำงานมีการกำหนดตำแหน่งบัฟเฟอร์เพื่อให้มั่นใจในการวางตำแหน่งที่เชื่อถือได้และความแม่นยำที่มั่นคง

· แคร่ตรงกลางและแท่นยกได้รับการออกแบบพร้อมกลไกการล็อคเพื่อให้แน่ใจว่าชิ้นงานอยู่ในตำแหน่งที่มั่นคง ซึ่งเอื้อต่อการรับประกันความแม่นยำในการประมวลผล

· อุปกรณ์นิวแมติกถูกนำมาใช้เพื่อให้เกิดการควบคุมอัตโนมัติ ความน่าเชื่อถือที่ดี และรับประกันประสิทธิภาพและความแม่นยำสูงในการประมวลผล

ระบบหล่อลื่น

เครื่องจักรผสมแกนคู่แนวตั้งใช้ระบบหล่อลื่นอัตโนมัติแบบแทนที่เชิงบวก ใช้ตารางการหล่อลื่นต่อไปนี้

ระบบไฟฟ้า

เครื่องผสมแกนคู่แนวตั้งใช้การกำหนดค่าระบบไฟฟ้าดังต่อไปนี้

· ระบบ CNC: ซันไอคอน

· เซอร์โวมอเตอร์: Sunicon

· เซอร์โวสปินเดิล: เทคโนโลยี Zhima

· คอนแทค AC: ชไนเดอร์

· รีเลย์: Omron

· ปากกาจับลม: YUELI

การป้องกันความปลอดภัย

เครื่องผสมสองแกนแนวตั้ง เป็นไปตามข้อกำหนดทางเทคนิคทั่วไป GB 15760-2004 สำหรับการปกป้องความปลอดภัยของเครื่องมือเครื่องตัดโลหะ และติดตั้งอุปกรณ์ความปลอดภัยและสัญญาณเตือนที่จำเป็น

· แกน X ใช้แผ่นโลหะสเตนเลสปิดสนิทเพื่อป้องกันของเหลวในการตัดและเศษได้อย่างมีประสิทธิภาพ

· แกน Z ใช้การป้องกันแผ่นโลหะและฝาครอบแบบยืดไสลด์เพื่อยืดอายุการใช้งานได้อย่างมีประสิทธิภาพ

· แกน X และ Z มีขีดจำกัดแบบแข็งและแบบอ่อนเพื่อป้องกันการทำงานผิดพลาดที่เกิดจากข้อผิดพลาดในการดำเนินงาน ข้อผิดพลาดในการตั้งโปรแกรม ความล้มเหลวของไดรฟ์ ฯลฯ

· การออกแบบทางไฟฟ้าเป็นไปตามมาตรฐานไฟฟ้า GB5226.1 พร้อมการป้องกันกระแสเกินและการลัดวงจร

· ตู้ไฟฟ้าใช้การออกแบบที่ปิดสนิทพร้อมพัดลมไหลตามแนวแกนเพื่อการกระจายความร้อน

· ระบบ NC มีแบตเตอรี่ในตัว หากระบบสูญเสียพลังงาน โปรแกรมการตัดเฉือนที่เก็บไว้จะไม่สูญหาย

· ฟังก์ชันสัญญาณเตือนและปุ่มหยุดฉุกเฉินเพื่อป้องกันความเสียหายที่เกิดจากข้อผิดพลาดกะทันหันต่างๆ

อุปกรณ์และเอกสารมาตรฐาน

เครื่องผสมแกนคู่แนวตั้งมาพร้อมกับอุปกรณ์เสริมและเอกสารดังต่อไปนี้

รวมเครื่องมือ:

· ประแจ 2 ปลาย 17-19, 12-14, 8-10, 22-24 (อันละ 1 อัน)

· พรอกซิมิตี้สวิตช์ (2 ชิ้น)

· คอลเลท Φ20 (2 ชิ้น)

· ประแจหกเหลี่ยม 1.5-10 (1 ชุด)

คำถามที่พบบ่อย

ระบบ CNC ที่ใช้ในเครื่องผสมสองแกนแนวตั้งนี้คืออะไร?

ตัวเครื่องใช้ระบบ Sunicon CNC

สปินเดิลเทเปอร์และความสามารถในการเจาะสูงสุดคือเท่าใด

สปินเดิลเทเปอร์คือ NT30 เส้นผ่านศูนย์กลางการเจาะสูงสุดคือ 32 มม. สำหรับชิ้นส่วนทองแดง และเส้นผ่านศูนย์กลางการต๊าปสูงสุดคือ M32

การเคลื่อนที่ของแกน X, Y และ Z1/Z2 คืออะไร?

การเคลื่อนที่ของแกน X คือ 320 มม. การเคลื่อนที่ของแกน Y คือ 120 มม. และการเคลื่อนที่ของแกน Z1/Z2 คือ 110 มม.

ความเร็วของแกนหมุนและน้ำหนักเครื่องคือเท่าไร?

ความเร็วแกนหมุนอยู่ระหว่าง 10 ถึง 3000 รอบ/นาที ด้วยความเร็วที่ปรับได้ น้ำหนักเครื่อง 900กก.

ความต้องการพลังงานทั้งหมดคืออะไร?

กำลังการผลิตไฟฟ้ารวมคือ 7KW

Quanzhou Yueli Automation Equipment Co., Ltd. – หนานอัน ฝูเจี้ยน ประเทศจีน – ก่อตั้งในปี 2013
