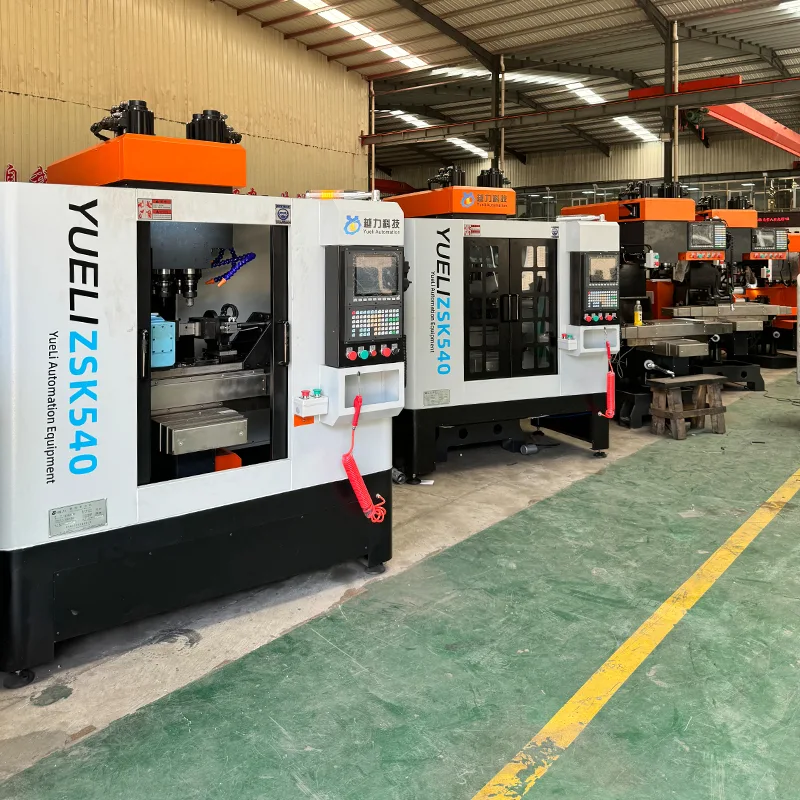

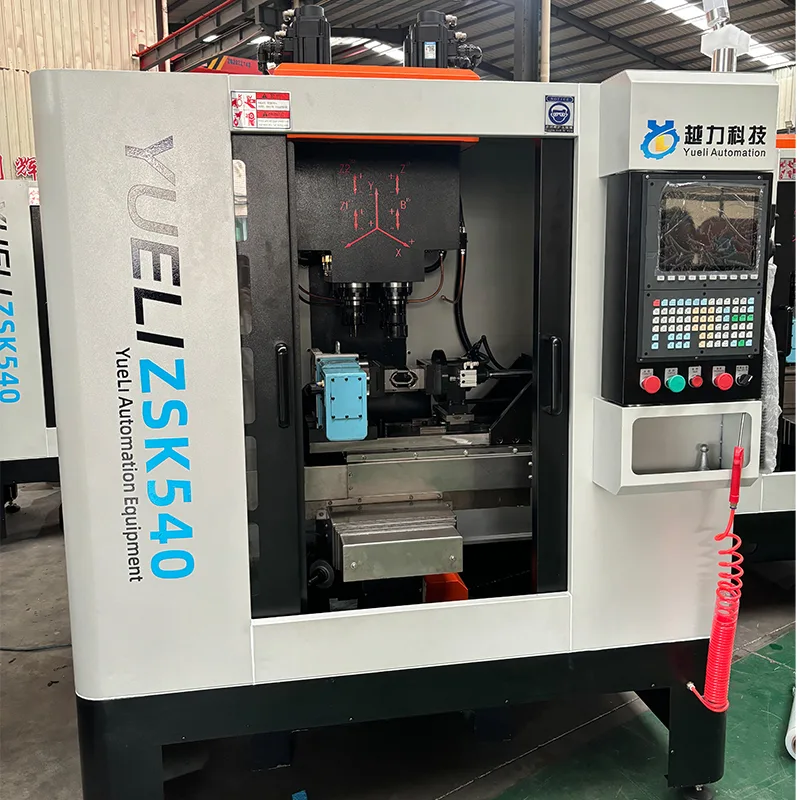

ศูนย์กรีดเจาะแนวตั้ง 4 แกน

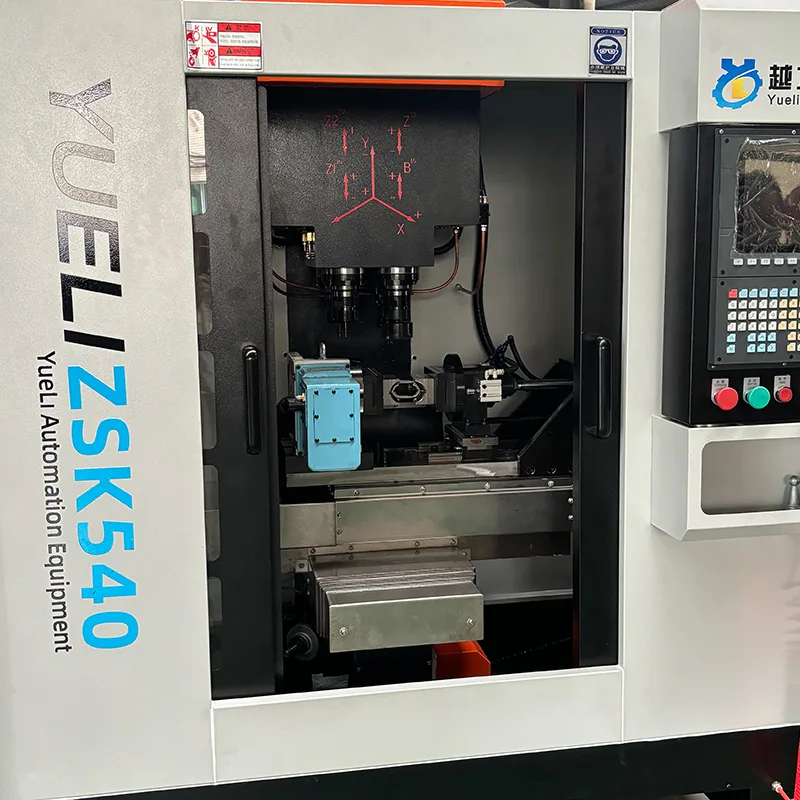

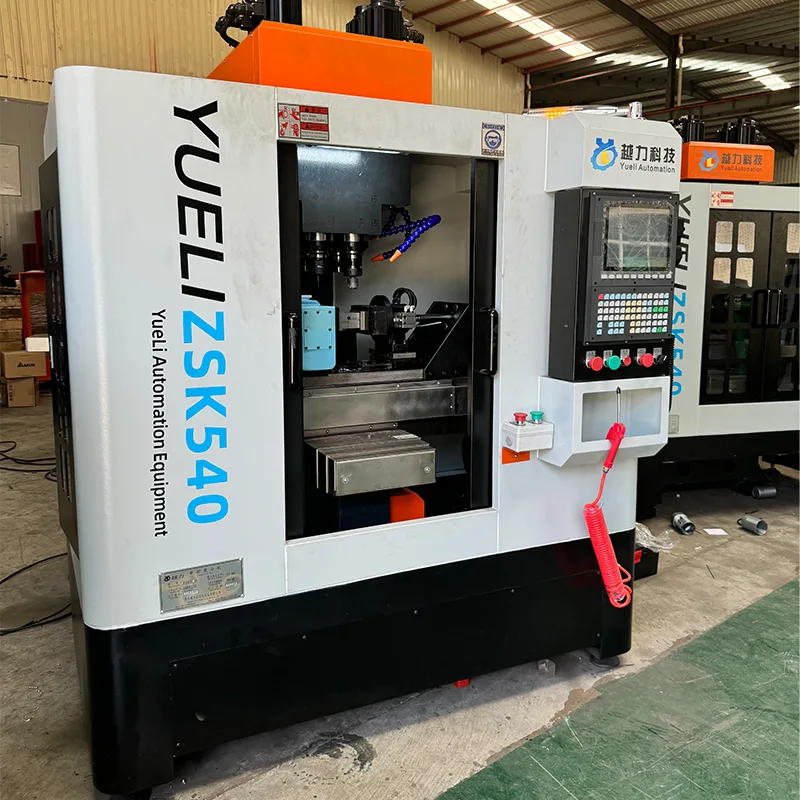

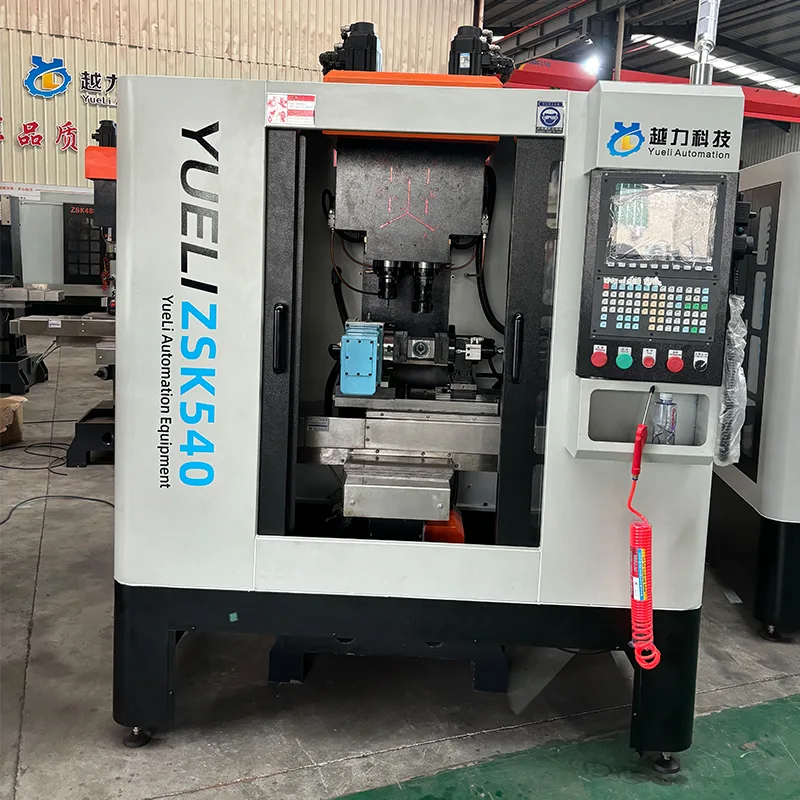

Yueli ZSK540-A ศูนย์ต๊าปเจาะแนวตั้ง 4 แกน ระบบ CNC บัส Syntec ของไต้หวันพร้อมหน้าจอสัมผัส ส่วนต่อประสานระหว่างมนุษย์กับเครื่องจักร บทสนทนาที่ใช้งานง่าย การเขียนโปรแกรมที่ใช้งานง่าย การดำเนินงานที่เรียบง่าย รวดเร็วในการเรียนรู้ ฟังก์ชั่น CNC 4 แกน: ทั้งสี่แกนสามารถเจาะ ต๊าป และกัดได้ ฟีดบอลสกรู Hiwin มอเตอร์แกนเซอร์โว 5.5KW การแตะแบบแข็ง ตัวแปลงความถี่ในตัว การควบคุมความเร็วแบบไม่มีขั้นตอน รับประกันความแม่นยำของเครื่องจักร พร้อมกับแกนที่สี่ เสร็จสิ้นการเจาะ การต๊าป การกัด และการเซาะร่องบนระนาบต่างๆ ส่วนประกอบนิวแมติกนำเข้าจากเกาหลี โต๊ะทำงานและฉากยึดกลางพร้อมรางเลื่อนเชิงเส้นลูกกลิ้ง Hiwin และสกรูบอลลูกกลิ้ง รองรับการตัดหนัก การวางตำแหน่งแบบดิจิทัล ความแม่นยำของตำแหน่งซ้ำสูง การตั้งค่าเครื่องมือที่รวดเร็ว การดำเนินงานที่สะดวก ผู้ปฏิบัติงานรายหนึ่งสามารถใช้งานเครื่องได้หลายเครื่อง ลดต้นทุนแรงงานและลดความเข้มของแรงงาน ตู้เต็ม. ช่วยให้เวิร์คช็อปสะอาด

ข้อดีหลัก

ศูนย์ต๊าปเจาะแนวตั้ง 4 แกน ZSK540-A รวมคุณสมบัติหลักต่อไปนี้เพื่อให้มั่นใจถึงประสิทธิภาพที่มั่นคงและการทำงานที่มีประสิทธิภาพ

· ระบบ CNC บัส Syntec ของไต้หวันพร้อมหน้าจอสัมผัส ส่วนต่อประสานระหว่างมนุษย์และเครื่องจักรที่ใช้งานง่าย การเขียนโปรแกรมที่ใช้งานง่าย การดำเนินงานที่เรียบง่าย รวดเร็วในการเรียนรู้

· ฟังก์ชั่น CNC 4 แกน:ทั้งสี่แกนสามารถเจาะ ต๊าป และกัดได้ ฟีดบอลสกรู Hiwin มอเตอร์แกนเซอร์โว 5.5KW การแตะแบบแข็ง ตัวแปลงความถี่ในตัว การควบคุมความเร็วแบบไม่มีขั้นตอน รับประกันความแม่นยำของเครื่องจักร

· ติดตั้งแกนที่สี่ เสร็จสิ้นการเจาะ การต๊าป การกัด และการเซาะร่องบนระนาบต่างๆ

· ส่วนประกอบระบบนิวแมติกส์นำเข้าจากเกาหลี

· โต๊ะทำงานและฉากยึดกลางพร้อมรางเลื่อนลูกกลิ้ง Hiwin และสกรูบอลโรลเลอร์ รองรับการตัดหนัก

· การวางตำแหน่งแบบดิจิทัล ความแม่นยำของตำแหน่งซ้ำสูง การตั้งค่าเครื่องมือที่รวดเร็ว

· การทำงานที่สะดวก ผู้ปฏิบัติงานรายหนึ่งสามารถใช้งานเครื่องได้หลายเครื่อง ลดต้นทุนแรงงานและความเข้มของแรงงาน

· ตู้เต็ม. ช่วยให้เวิร์คช็อปสะอาด

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ทางเทคนิคต่อไปนี้ใช้กับศูนย์ต๊าปเจาะ 4 แกนแนวตั้ง ZSK540-A

รายการการกำหนดค่าหลัก

ส่วนประกอบต่อไปนี้เป็นอุปกรณ์มาตรฐานสำหรับศูนย์ต๊าปเจาะ 4 แกนแนวตั้ง ZSK540-A

ข้อมูลจำเพาะของแกนที่สี่

ตัวเครื่องมีแกนที่สี่ พารามิเตอร์ต่อไปนี้ใช้กับหน่วยแกนที่สี่

กระบวนการผลิตและการควบคุมคุณภาพ

Yueli ปฏิบัติตามกระบวนการผลิตที่มีโครงสร้างเพื่อรับรองคุณภาพของเครื่องจักร

· เหล็กหล่อ แปรรูปด้วยอุณหภูมิสูงและการบ่มเป็นเวลานานกว่า 6 เดือน

· กระบวนการประกอบที่แม่นยำ: ชุดประกอบลิเนียร์ไกด์ ชุดบอลสกรู ชุดประกอบตลับลูกปืน

· กระบวนการขูดแบบมืออาชีพ: การขูดฐานมอเตอร์, การขูดปลายแกนหมุน, การขูดพื้นผิวการติดตั้งคอลัมน์

· การผลิตทางวิทยาศาสตร์พร้อมระบบควบคุมคุณภาพที่สามารถตรวจสอบย้อนกลับได้อย่างสมบูรณ์

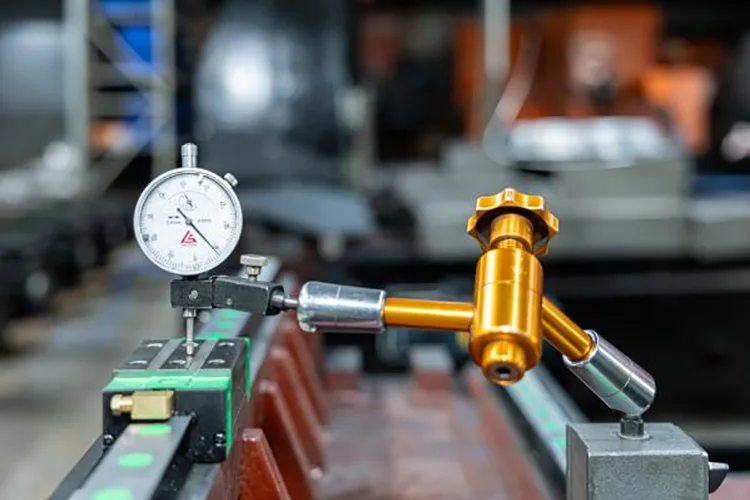

มาตรฐานการตรวจสอบคุณภาพ

Yueli ทำการตรวจสอบคุณภาพอย่างครอบคลุมในเครื่องจักรทุกเครื่อง

· การตรวจจับข้อผิดพลาดของ พิทช์:ตรวจจับความตรงในทิศทาง X และ Y พร้อมกัน

· ตรวจสอบความถูกต้องของการตัดแต่งขึ้นรูปด้วยเครื่องจักรและการประกอบของส่วนประกอบทั้งหมด

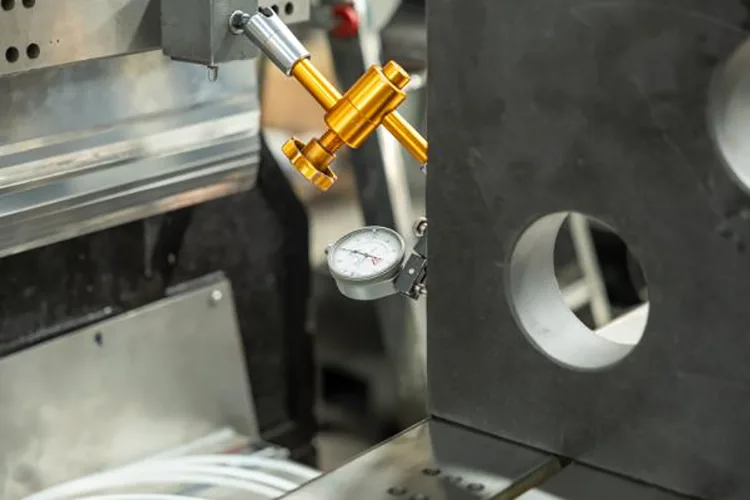

· วัดความแม่นยำของตำแหน่งจริงและความแม่นยำของตำแหน่งซ้ำ

· แนวดิ่งของแกนหมุนถึงโต๊ะทำงาน: ภายใน 0.01 มม.

· แนวทางแกน Z ไปยังแนวตั้งฉากของโต๊ะ: ภายใน 0.01 มม.

· ความตั้งฉากของไกด์เวย์แกน X-Y: ภายใน 0.005 มม.

ฟิลด์แอปพลิเคชัน

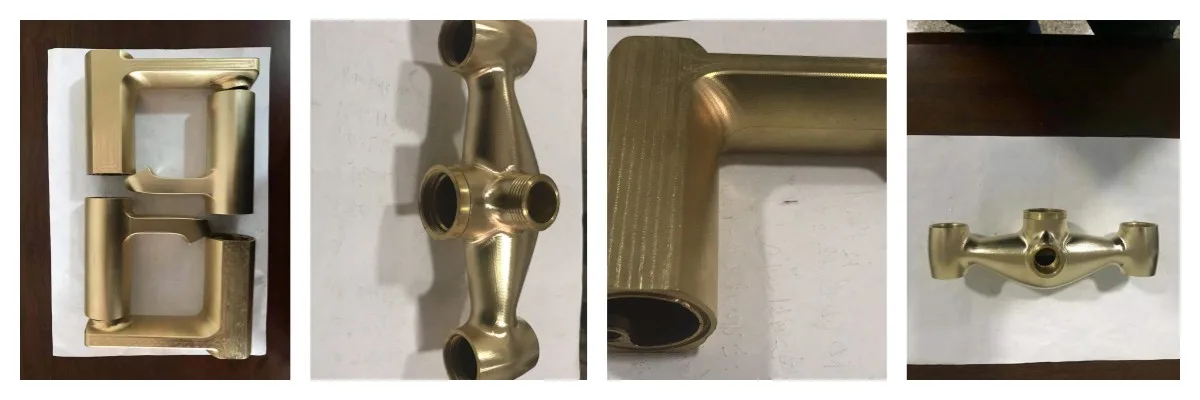

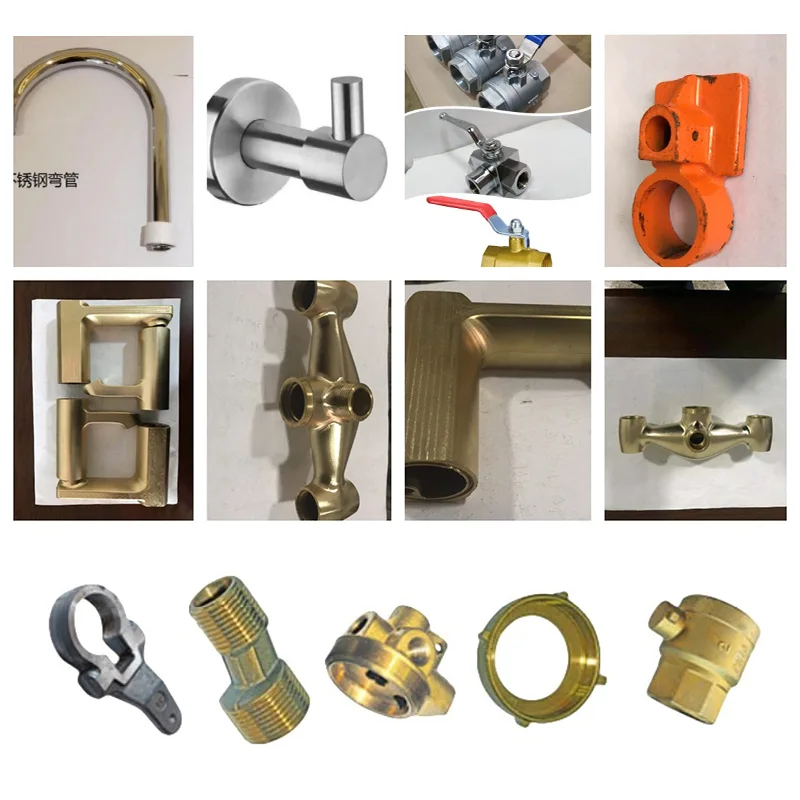

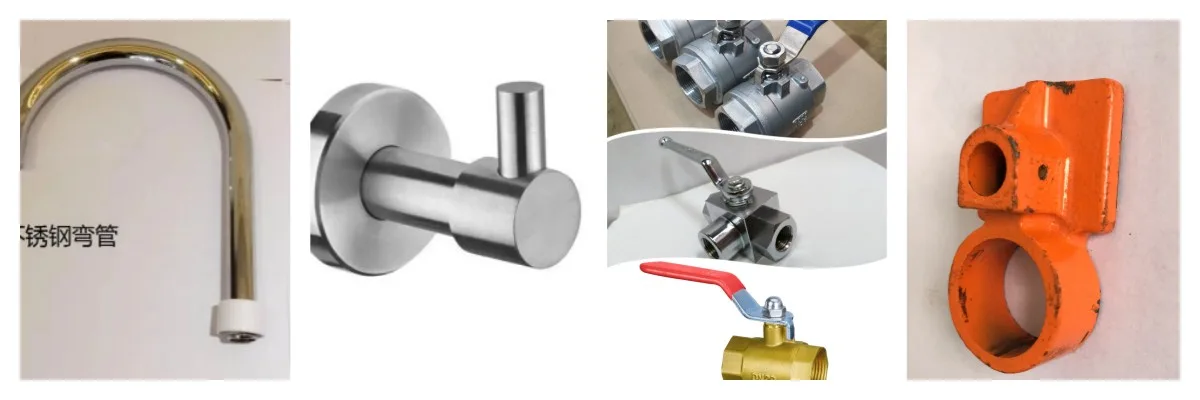

เครื่องต๊าปเจาะแนวตั้ง 4 แกน ZSK540-A เหมาะสำหรับงานตัดโลหะต่างๆ

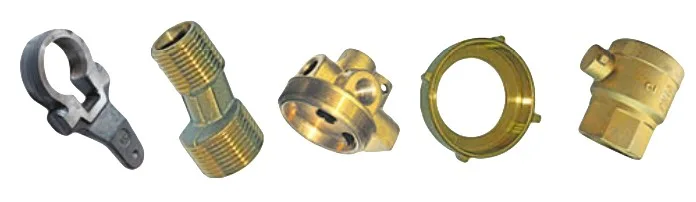

· วัสดุ:ทองแดง อะลูมิเนียม สังกะสีอัลลอยด์ เหล็กกล้า

· สุขภัณฑ์ วาล์วป้องกันอัคคีภัย ฮาร์ดแวร์ควบคุมประตู

· ฮาร์ดแวร์เครื่องใช้ในบ้าน มาตรวัดน้ำ ชิ้นส่วนยานยนต์

· ส่วนประกอบการบินและอวกาศ

เกี่ยวกับ Quanzhou Yueli Automation Equipment Co., Ltd.

Quanzhou Yueli Automation Equipment Co., Ltd. ก่อตั้งขึ้นในปี 2013 บริษัทตั้งอยู่ในเมืองหนานอัน ฝูเจี้ยน ประเทศจีน เป็นองค์กรการผลิตเอกชนที่นำโดยเครื่องเจาะกรีดผสม ศูนย์เจาะกรีด และศูนย์กระบวนการกัดกรีดเจาะ

· ก่อตั้งขึ้นในปี 2013 ตั้งอยู่ที่ Nan'an ฝูเจี้ยน

· ผลิตภัณฑ์หลัก: เครื่องจักรผสมต๊าปเจาะ, ศูนย์ต๊าปเจาะ, ศูนย์กระบวนการกัดต๊าปเจาะ

· ทำหน้าที่: เครื่องสุขภัณฑ์ วาล์วป้องกันอัคคีภัย อุปกรณ์ควบคุมประตู ชิ้นส่วนยานยนต์ การบินและอวกาศ การผลิตเครื่องจักร

· พัฒนาตั้งแต่การผลิตแบบประกอบไปจนถึงการวิจัยและพัฒนา การผลิต การขาย และการบูรณาการการบริการ

· เป็นเจ้าของเครื่องเจียรราง CNC โรงสีคว้าน เครื่องกัด ขุด เครื่องขัดเงา และอุปกรณ์ทดสอบอื่นๆ

· เครือข่ายการขายครอบคลุม 20+ จังหวัดในจีนและส่งออกไปยัง 30+ ประเทศ

คำถามที่พบบ่อย

สปินเดิลเทเปอร์และเส้นผ่านศูนย์กลางการเจาะสูงสุดคือเท่าไร?

สปินเดิลเทเปอร์ BT40 เส้นผ่านศูนย์กลางการเจาะสูงสุดคือ 50 มม. เส้นผ่านศูนย์กลางการต๊าปสูงสุดคือ 50 มม.

ความเร็วแกนหมุนและกำลังมอเตอร์เป็นเท่าใด

ช่วงความเร็วแกนหมุนคือ 0-3000 รอบ/นาที กำลังมอเตอร์แกนหมุน 5.5KW.

การจัดทำดัชนีแกนที่สี่และความแม่นยำในการทำซ้ำคืออะไร

ความแม่นยำในการจัดทำดัชนีคือ 20 วินาที ความแม่นยำในการทำซ้ำคือ 4 วินาที

ระบบ CNC, ไกด์ และบอลสกรู ยี่ห้ออะไร?

ระบบ CNC Syntec ของไต้หวัน ลิเนียร์ไกด์ Hiwin และบอลสกรู ส่วนประกอบนิวแมติกนำเข้าจากเกาหลี

เครื่องจักรนี้เหมาะกับวัสดุและอุตสาหกรรมใดบ้าง?

ทองแดง อลูมิเนียม โลหะผสมสังกะสี เหล็ก เครื่องสุขภัณฑ์ วาล์วป้องกันอัคคีภัย ฮาร์ดแวร์ควบคุมประตู ฮาร์ดแวร์เครื่องใช้ในบ้าน มาตรวัดน้ำ ชิ้นส่วนยานยนต์ การบินและอวกาศ
