เครื่อง CNC Turret 12 แกนแนวนอน

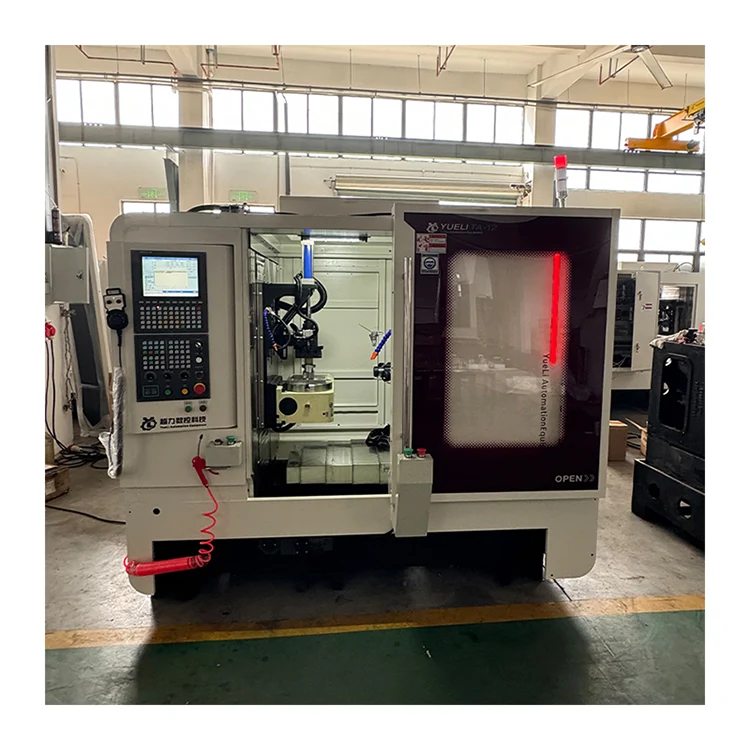

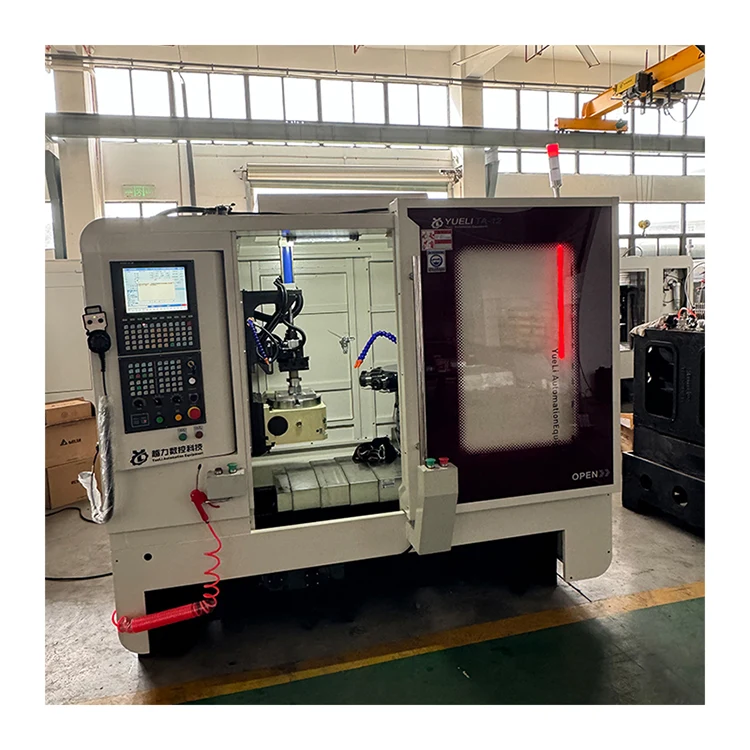

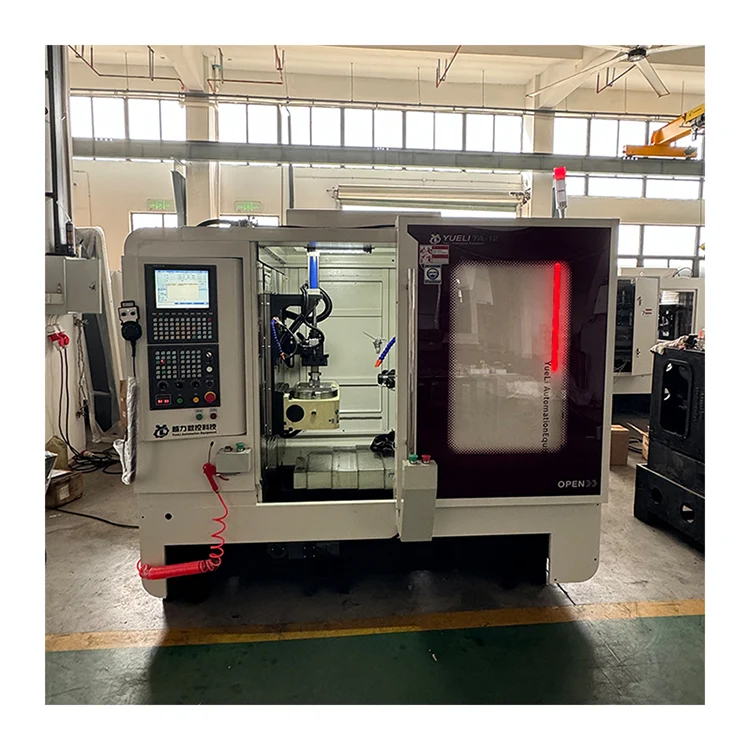

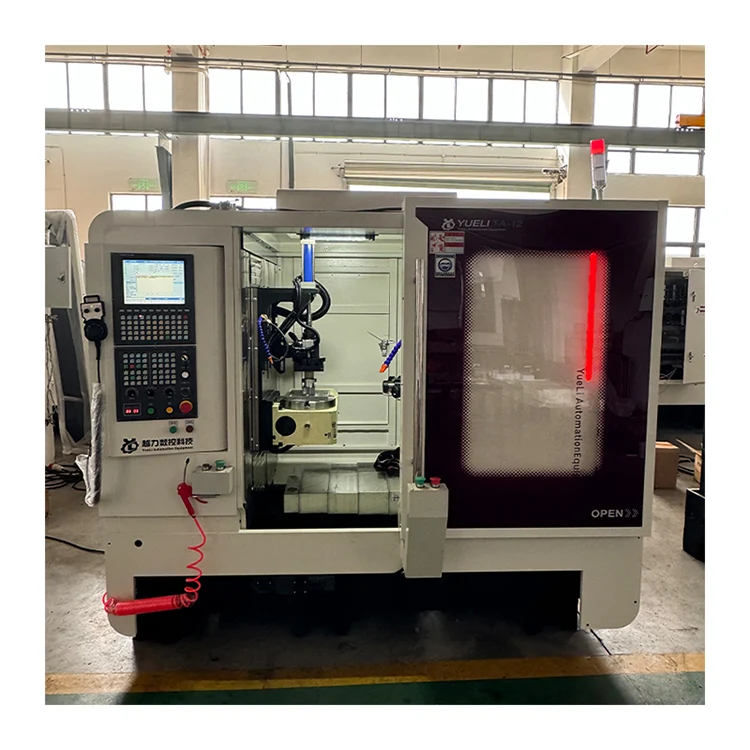

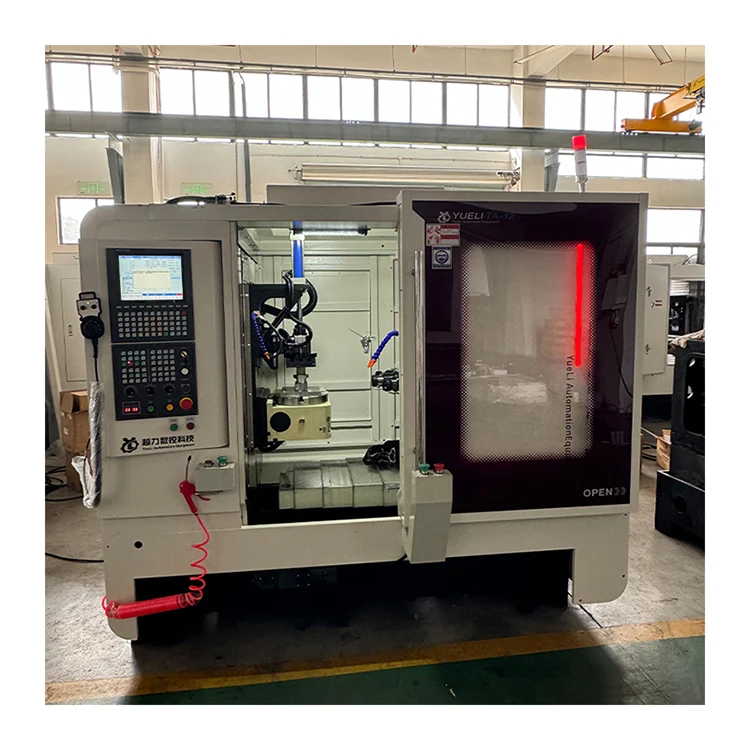

เครื่องป้อมปืน CNC แนวนอน 12 แกน (รุ่นภายใน TA-12) ผลิตโดย Quanzhou Yueli Automation Equipment Co., Ltd. เหมาะสำหรับการผลิตและการแปรรูปชุดงานขนาดใหญ่และขนาดกลาง ตัวเครื่องมีรูปลักษณ์ที่เรียบลื่นและกว้างขวาง การทำงานที่เรียบง่ายและใช้งานง่าย และการปรับแต่งที่สะดวก ด้วยการควบคุม CNC มีระบบอัตโนมัติที่สูงขึ้น ความน่าเชื่อถือที่ดี และลดความเข้มของแรงงาน ทำให้คนคนหนึ่งสามารถใช้งานและจัดการเครื่องจักรหลายเครื่องได้ ผลิตภัณฑ์นี้เป็นอุปกรณ์การประมวลผลป้องกันมลพิษที่มีประสิทธิภาพสูงในอุดมคติ

แนะนำผลิตภัณฑ์

เครื่องป้อมปืน CNC แนวนอน 12 สปินเดิล เหมาะสำหรับการผลิตและการแปรรูปปริมาณมากและปานกลาง รูปลักษณ์ของเครื่องเรียบและใจกว้าง การทำงานง่ายและใช้งานง่าย และการปรับแต่งก็สะดวก มีการนำการควบคุม CNC มาใช้ ระดับของระบบอัตโนมัติสูงขึ้น ความน่าเชื่อถือดี ลดความเข้มของแรงงานของผู้ปฏิบัติงานลง และสามารถรับรู้การทำงานและการจัดการของคนคนเดียวและหลายเครื่องได้

พารามิเตอร์การกำหนดค่าทางเทคนิค

ส่วนประกอบและข้อมูลจำเพาะต่อไปนี้ใช้กับเครื่อง CNC Turret Machine แนวนอน 12 สปินเดิล

พารามิเตอร์ทางเทคนิคหลัก

พารามิเตอร์ทางเทคนิคต่อไปนี้ใช้กับเครื่อง CNC Turret Machine แนวนอน 12 แกน

โครงสร้างเครื่องจักรและสมรรถนะ

เครื่องป้อมปืน CNC แนวนอน 12 สปินเดิล มีคุณสมบัติด้านโครงสร้างและประสิทธิภาพดังต่อไปนี้

· แมชชีนนิ่งเซ็นเตอร์แบบธรรมดา การควบคุมโปรแกรมใช้ระบบควบคุม Taiwan Hust พร้อมฟังก์ชันการตรวจจับเพื่อหลีกเลี่ยงความเสียหายต่อก๊อกน้ำหรือเครื่องมือเนื่องจากโซลินอยด์วาล์วหรือกระบอกสูบทำงานล้มเหลว บทสนทนาที่เป็นมิตรกับมนุษย์และเครื่องจักรเพื่อการใช้งานง่าย

· เหมาะสำหรับการประมวลผลชิ้นส่วนจำนวนมากและขนาดกลาง การหนีบครั้งเดียวเสร็จสิ้น ประสิทธิภาพสูงและมีความแม่นยำดี

· กลไกการต๊าปไม่จำเป็นต้องเปลี่ยนระบบขับเคลื่อนลีดสกรู สนามเป็นมาตรฐาน เซอร์โวมอเตอร์หลักของ CTB ของปักกิ่งพร้อมการแปลงความถี่ของตัวเองช่วยปรับปรุงความหยาบผิวของเกลียวและรับประกันความแม่นยำ

· การวิจัยและพัฒนาอิสระของส่วนประกอบหัวจ่ายกำลัง การบดที่แม่นยำ ทนต่อการสึกหรอได้ดี อายุการใช้งานยาวนาน

· ระบบ Hust CNC ช่วยให้ตั้งค่าความเร็วฟีดได้ตามความต้องการ หลังจากใช้งานเป็นเวลานาน ลีดสกรูจะสึกหรอ ระบบมีฟังก์ชันการชดเชยเครื่องมือ

· พื้นผิวเลื่อนแบบใช้มอเตอร์แต่ละพื้นผิวใช้อุปกรณ์หล่อลื่นอัตโนมัติแบบรวมศูนย์เพื่อรับประกันอายุการใช้งานของเครื่องมือกล

· การเคลื่อนที่ของโต๊ะเลื่อนที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์ สามารถตั้งค่าพิกัดหลายพิกัดแบบดิจิทัลได้ ความแม่นยำของตำแหน่งสูง การสั่นสะเทือนต่ำ การตอบสนองที่รวดเร็ว

· ในระหว่างการประมวลผล สถานะชิ้นงานจะแสดงบนหน้าจอสัมผัส ฟังก์ชั่นปลุกสำหรับข้อผิดพลาด

· การป้องกันแบบปิดอย่างเต็มที่ทำให้มั่นใจในความปลอดภัยส่วนบุคคลและปรับปรุงสภาพแวดล้อมในการประมวลผล

ส่วนประกอบโครงสร้างหลัก

เครื่องป้อมปืน CNC แนวนอน 12 สปินเดิล ประกอบด้วยส่วนประกอบโครงสร้างหลักดังต่อไปนี้

· คอลัมน์: 1 ชุด

· แกนที่ 4: 1 ชุด

· ฐานรอง/แผ่นรอง: 1 ชุด

· ระบบอิเล็กทรอนิกส์ : 1 ชุด

· ปากกาจับไฮดรอลิก: 1 ชุด

· ระบบกำจัดเศษ: 1 ชุด

ระบบไฟฟ้า

เครื่องป้อมปืน CNC แนวนอน 12 แกนใช้ส่วนประกอบทางไฟฟ้าต่อไปนี้

· โซลินอยด์วาล์ว: Taiwan AirTAC มีเสถียรภาพที่ดี ความดันอากาศต้องไม่ต่ำกว่า 0.5MPa

· คอนแทค AC: ชไนเดอร์ มีเสถียรภาพที่ดี

· รีเลย์: Omron มีเสถียรภาพที่ดี

ระบบหล่อลื่น

หัวจ่ายแต่ละหัวของเครื่อง CNC Turret Machine แนวนอน 12 แกน ได้รับการหล่อลื่นด้วยเนย ซึ่งใช้งานง่ายและใช้งานง่าย ช่วยให้มั่นใจได้ถึงอายุการใช้งานของพื้นผิวหล่อลื่น

อุปกรณ์และเอกสารมาตรฐาน

เครื่องป้อมปืน CNC แนวนอน 12 สปินเดิล มาพร้อมกับอุปกรณ์เสริมและเอกสารดังต่อไปนี้

· รวมกล่องเครื่องมือ: ประแจ 2 ปลาย 17-19 ประแจหกเหลี่ยม 1.5-10 (1 ชุด)

· เอกสารสุ่ม: ข้อมูลจำเพาะของระบบ คู่มือการใช้งาน คำแนะนำไดรเวอร์ (อย่างละ 1 สำเนา)

คำถามที่พบบ่อย

ส่วนต่อประสานของสปินเดิลและความสามารถในการเจาะสูงสุดคือเท่าไร?

ส่วนต่อประสานของแกนหมุนคือ ER40 เส้นผ่านศูนย์กลางการเจาะสูงสุดคือ 60 มม. สำหรับรูทะลุทองแดง และเส้นผ่านศูนย์กลางการต๊าปสูงสุดคือ M50×3 มม. สำหรับทองแดง

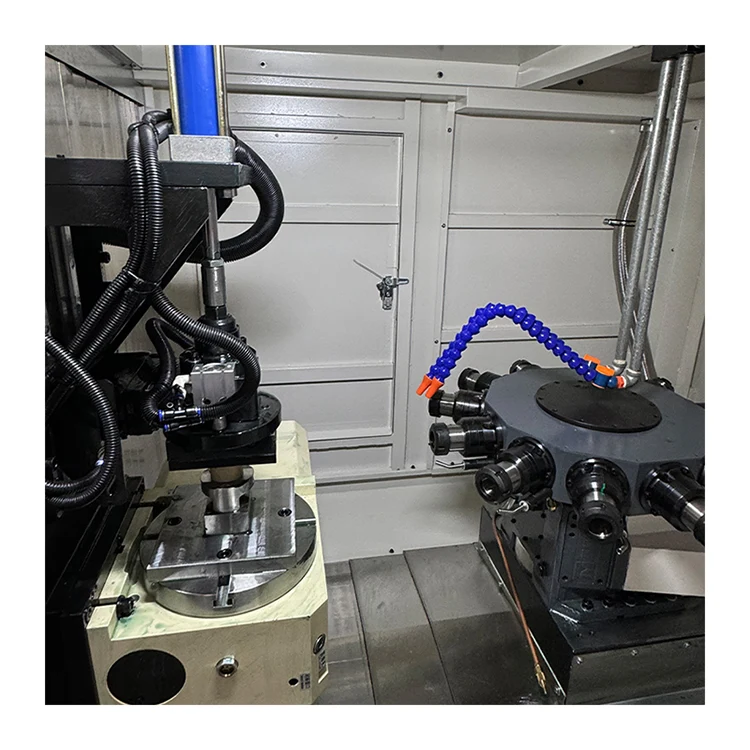

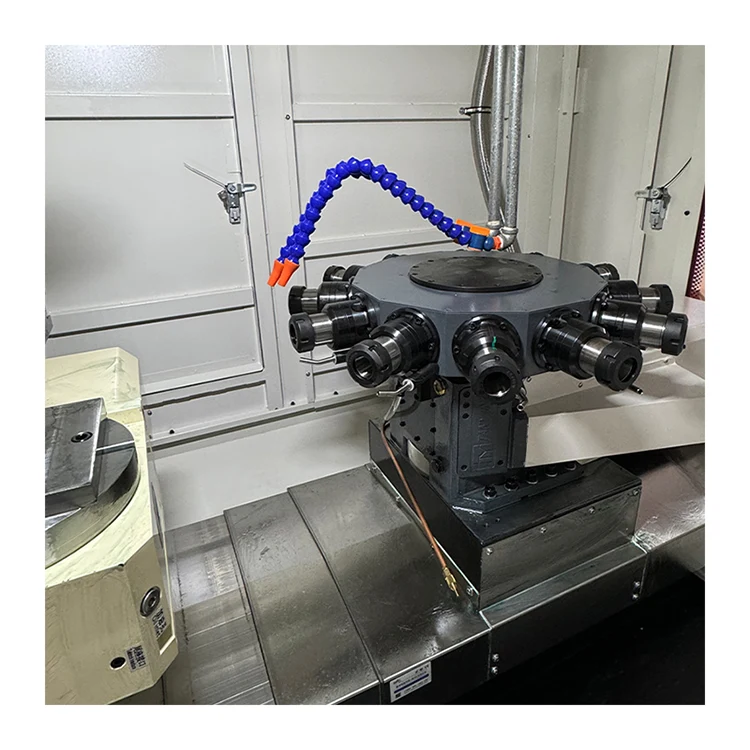

ป้อมปืนมีกี่แกน?

ป้อมปืนหมุนมี 12 แกน เวลาในการเปลี่ยนเครื่องมือคือ 0.8 วินาทีต่อ 180 องศา

การเคลื่อนที่ของแกน X, Y และ Z คืออะไร?

การเคลื่อนที่ของแกน X คือ 350 มม. การเคลื่อนที่ของแกน Y คือ 400 มม. และการเคลื่อนที่ของแกน Z คือ 300 มม. ความเร็วในการเคลื่อนที่สูงสุดสำหรับทุกแกนคือ 30 ม./นาที

ระบบ CNC และกำลังมอเตอร์แกนหมุนคืออะไร?

เครื่องใช้ระบบ Taiwan Hust CNC ที่มีกำลังมอเตอร์เซอร์โวแกนหมุน 5.5KW ถึง 7.5KW (อุปกรณ์เสริม)

น้ำหนักและขนาดเครื่องคืออะไร?

ขนาดเครื่องคือ 2200×1765×1922 มม. พร้อมฝาโลหะแผ่น และน้ำหนักสุทธิคือ 3500KG

Quanzhou Yueli Automation Equipment Co., Ltd. – หนานอัน ฝูเจี้ยน ประเทศจีน – ก่อตั้งในปี 2013
