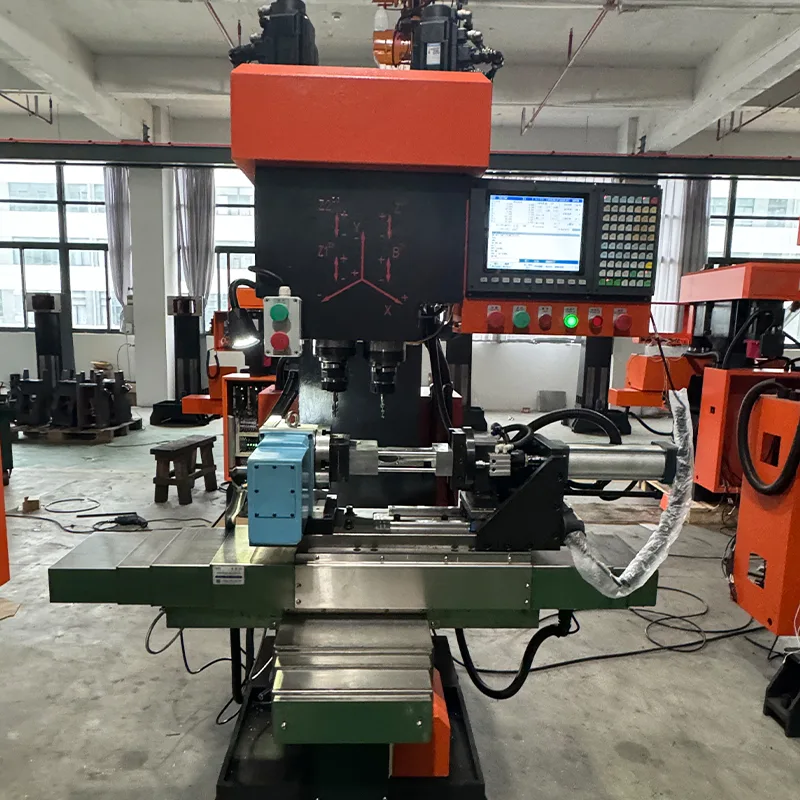

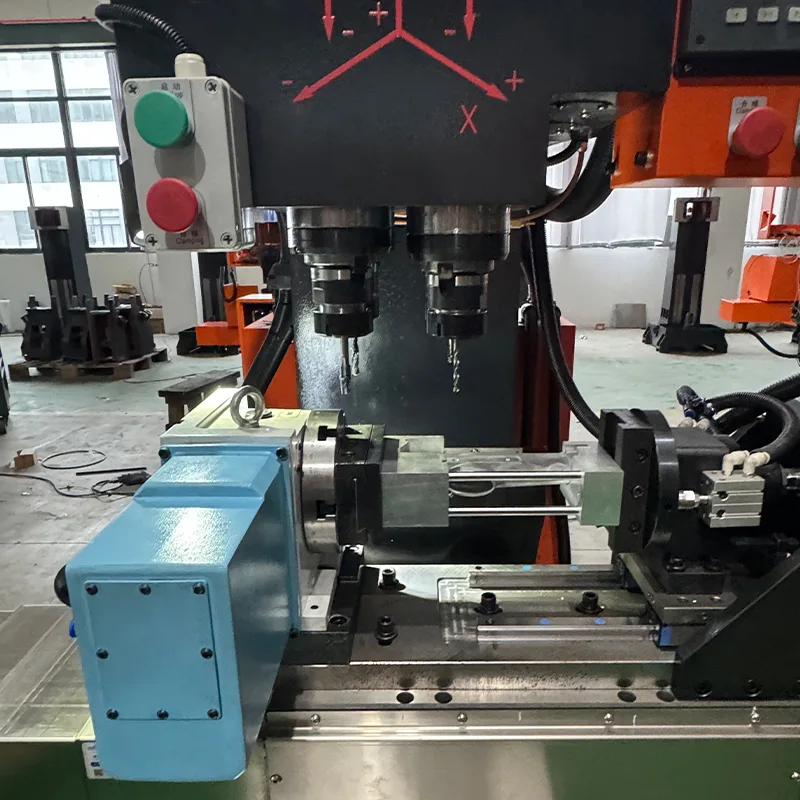

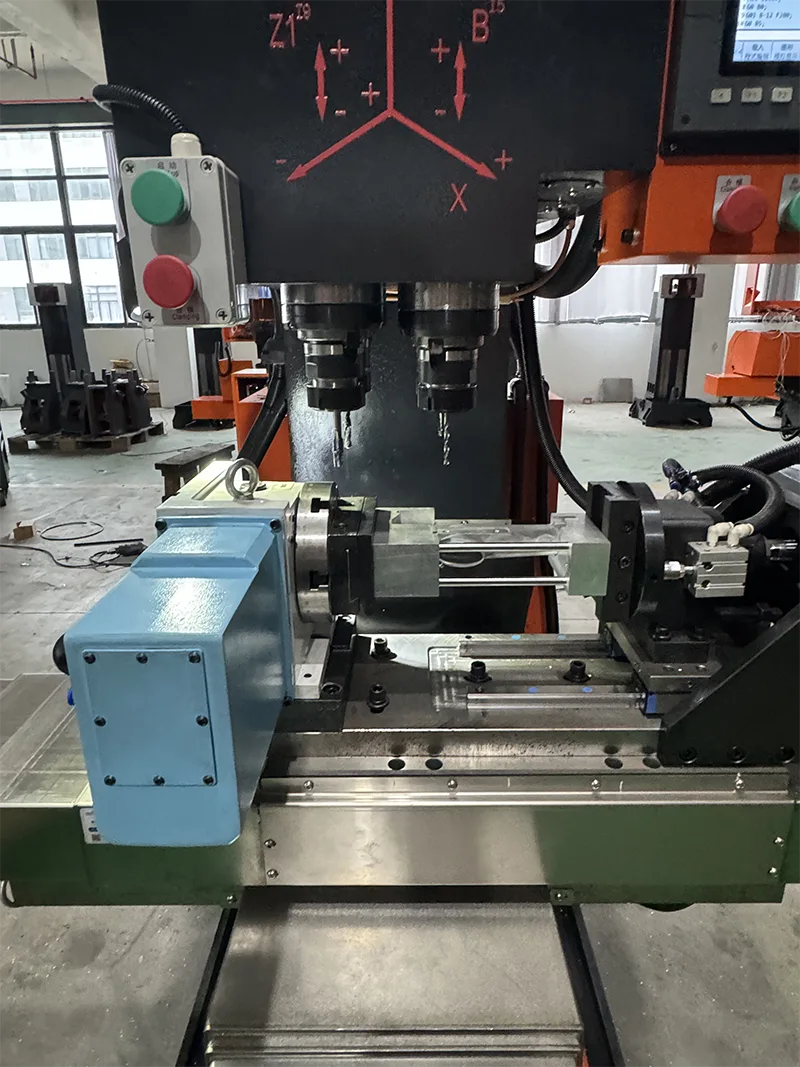

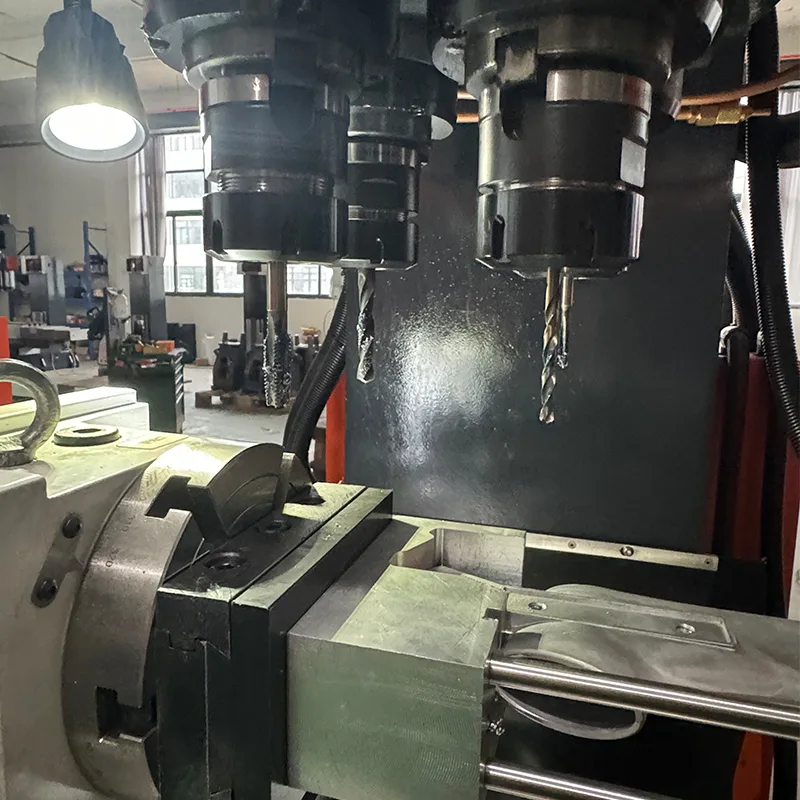

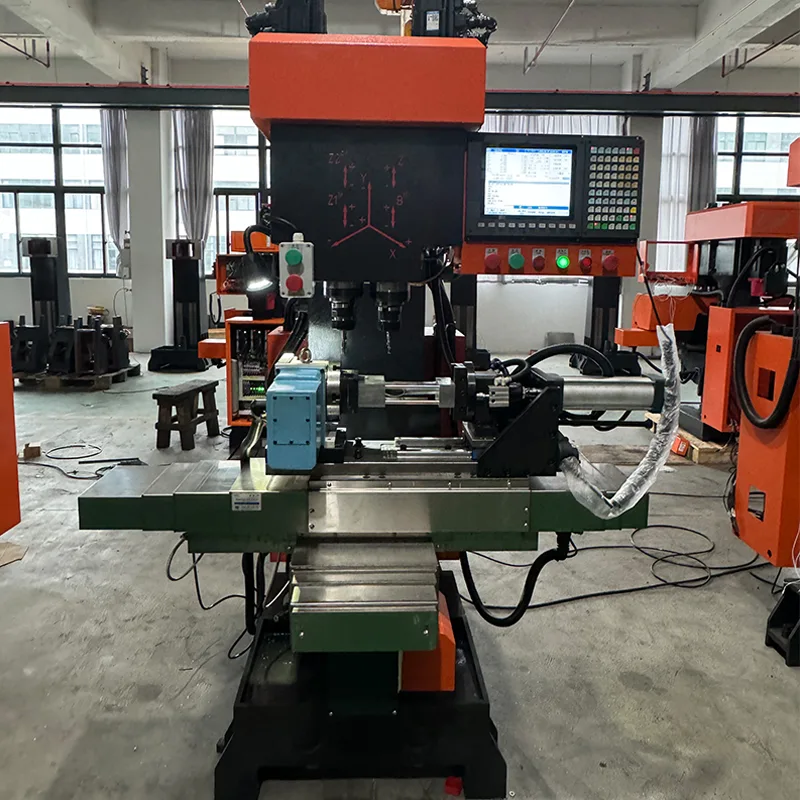

คู่มือการเชิงเส้นการเจาะ Tapping Center แบบเปิด

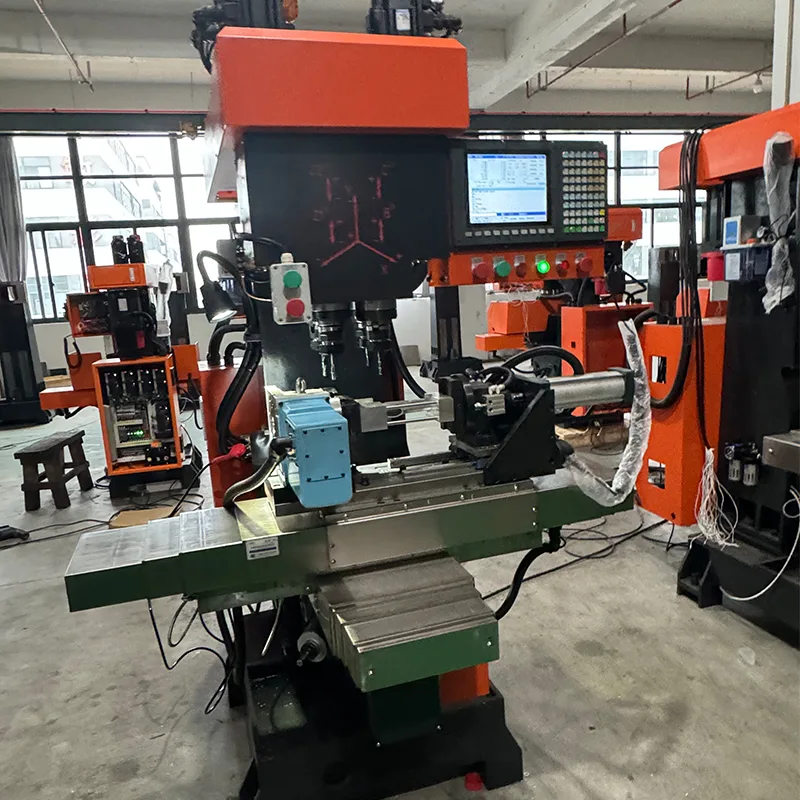

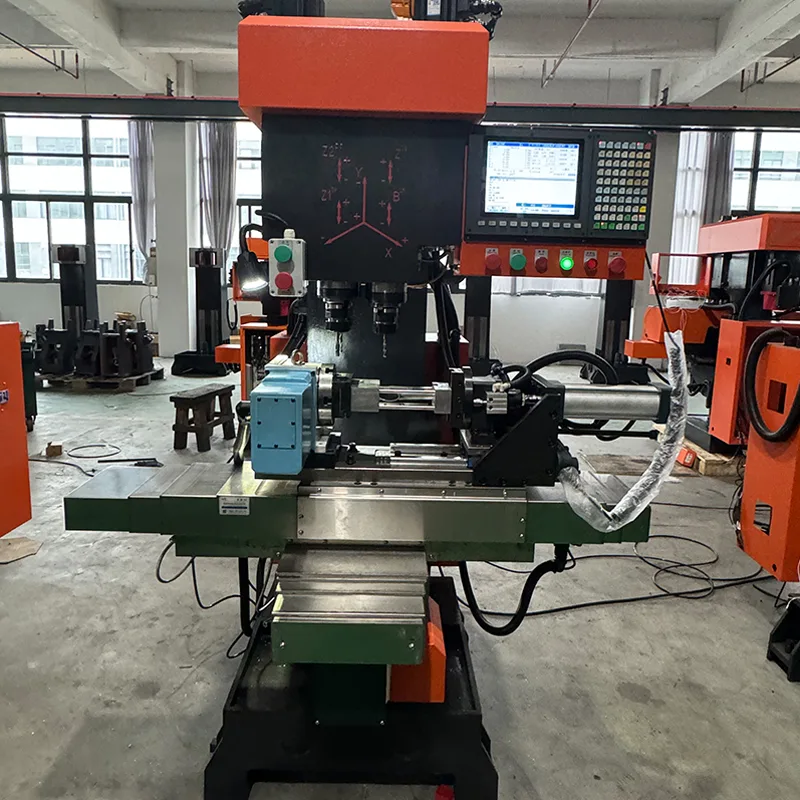

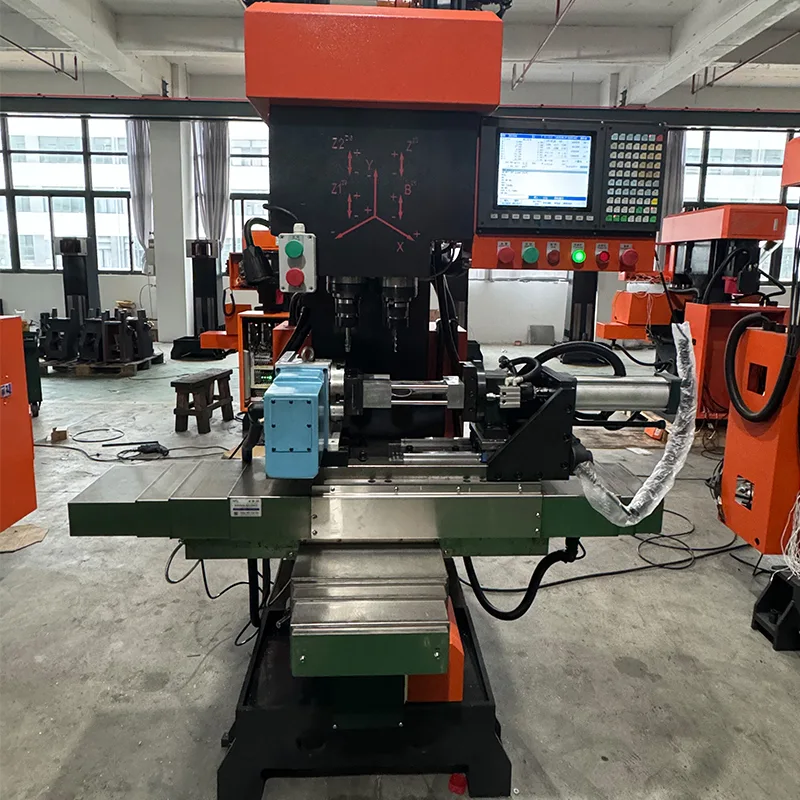

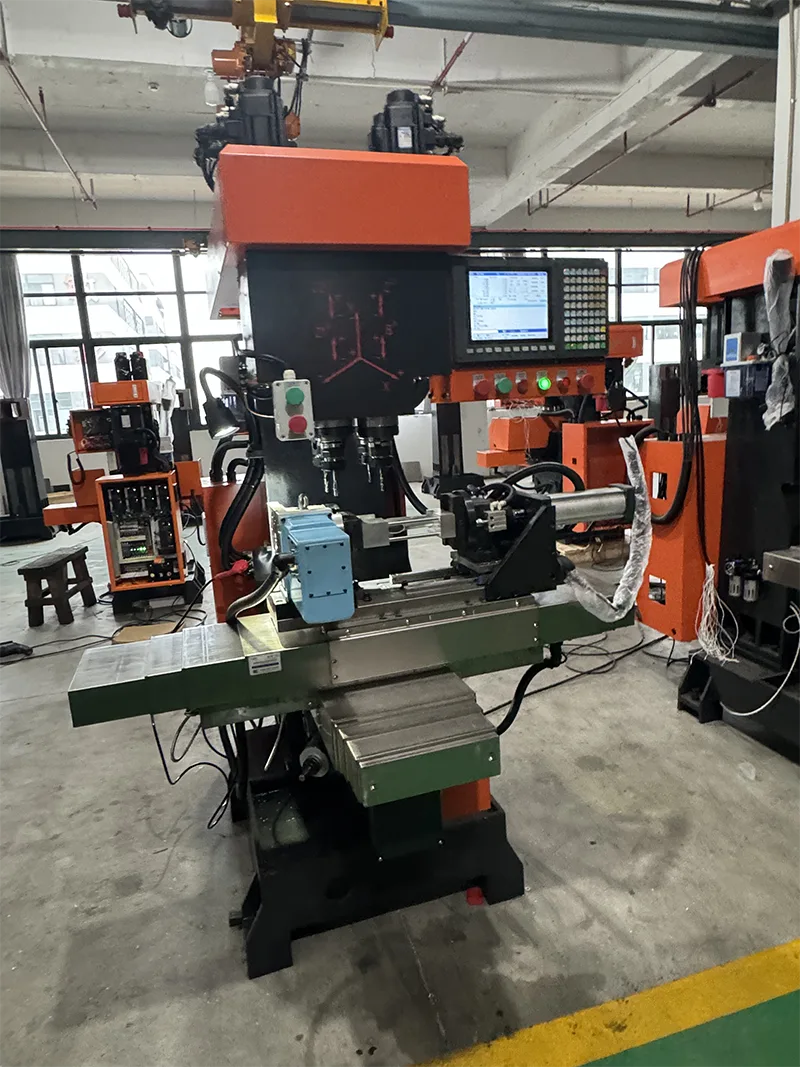

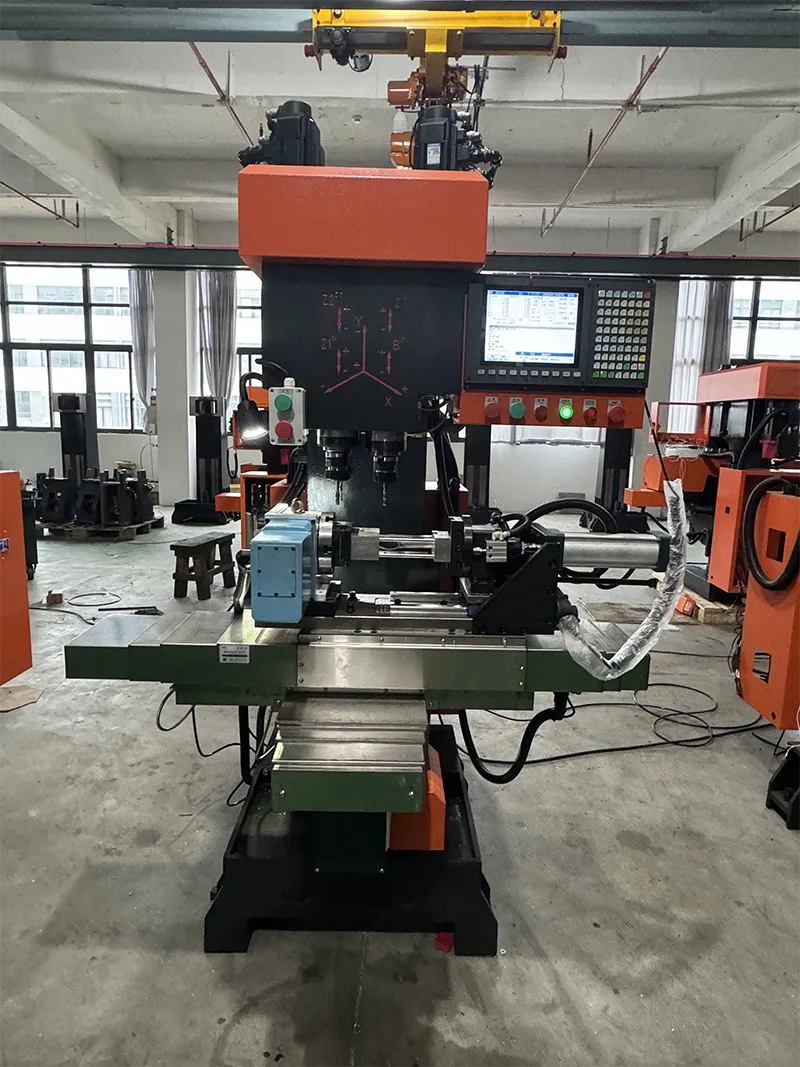

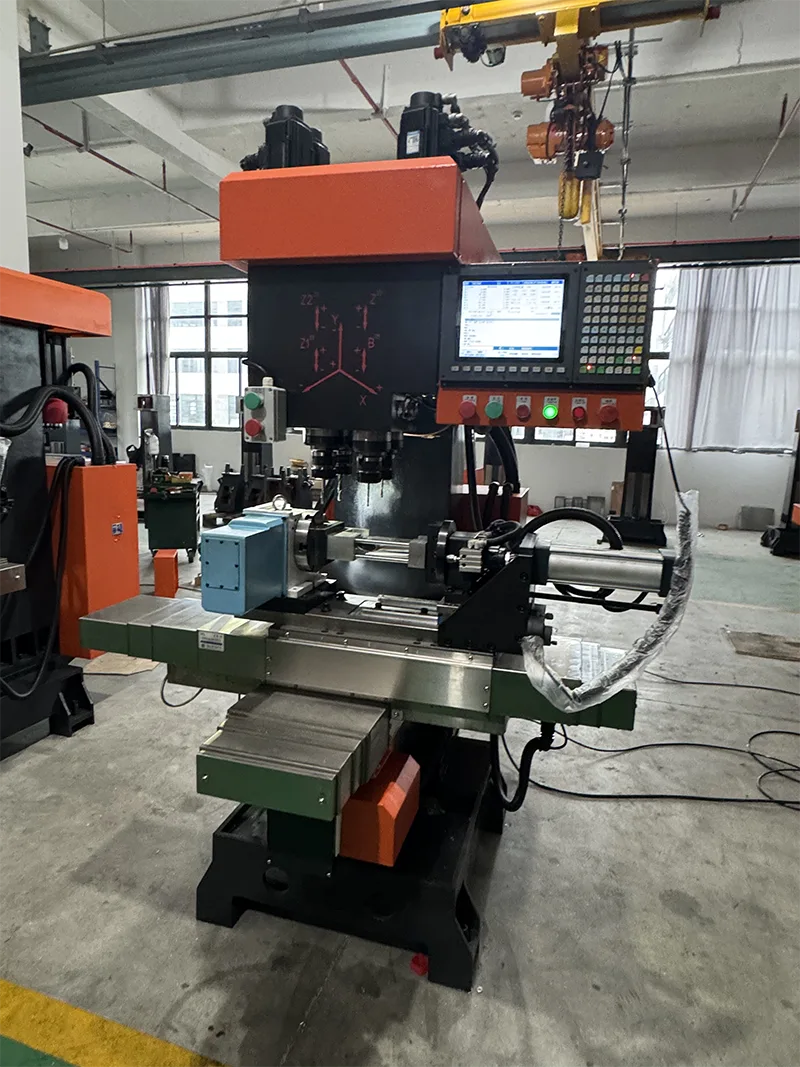

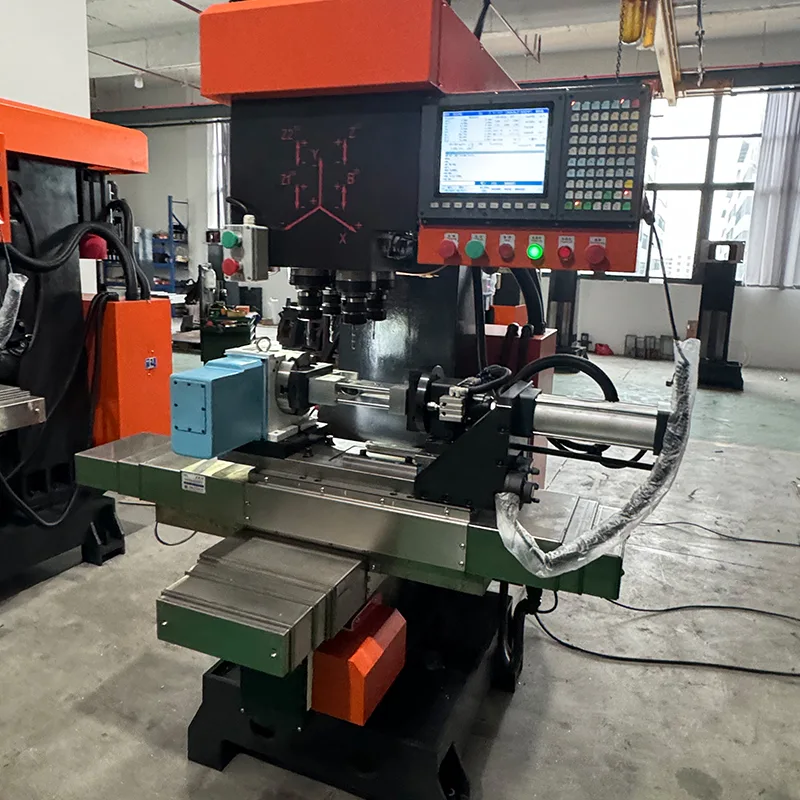

ZSK540 Linear Guide Drilling Tapping Center Open Type เป็นศูนย์กรีดแนะนำเชิงเส้น 4 แกนแนวตั้งในการกำหนดค่าแบบเปิด รุ่นนี้มาโดยไม่มีตัวเครื่องที่เป็นโลหะแผ่น โดยมีการออกแบบกรอบเปิดซึ่งเหมาะสำหรับการใช้งานที่ไม่ต้องใช้ตัวเครื่องแบบเต็ม เครื่องจักรนี้ติดตั้งระบบบัส CNC ของไต้หวัน Syntec พร้อมหน้าจอสัมผัส ซึ่งมีอินเทอร์เฟซระหว่างมนุษย์กับเครื่องจักรที่ใช้งานง่ายสำหรับการตั้งโปรแกรมที่ใช้งานง่ายและการทำงานที่เรียบง่าย ด้วยฟังก์ชัน CNC 4 แกน ทั้งสี่แกนจึงสามารถดำเนินการเจาะ การต๊าป และการกัดได้ มอเตอร์เซอร์โวสปินเดิลขนาด 5.5KW พร้อมตัวแปลงความถี่ในตัวช่วยให้สามารถต๊าปได้อย่างเข้มงวดและควบคุมความเร็วแบบไม่มีขั้นตอน ช่วยให้มั่นใจในความแม่นยำในการตัดเฉือน

การกำหนดค่าเครื่องจักรและคุณสมบัติโครงสร้าง

ZSK540 Linear Guide Drilling Tapping Center Open Type ถูกสร้างขึ้นโดยมีการกำหนดค่ามาตรฐานและคุณสมบัติทางโครงสร้างดังต่อไปนี้

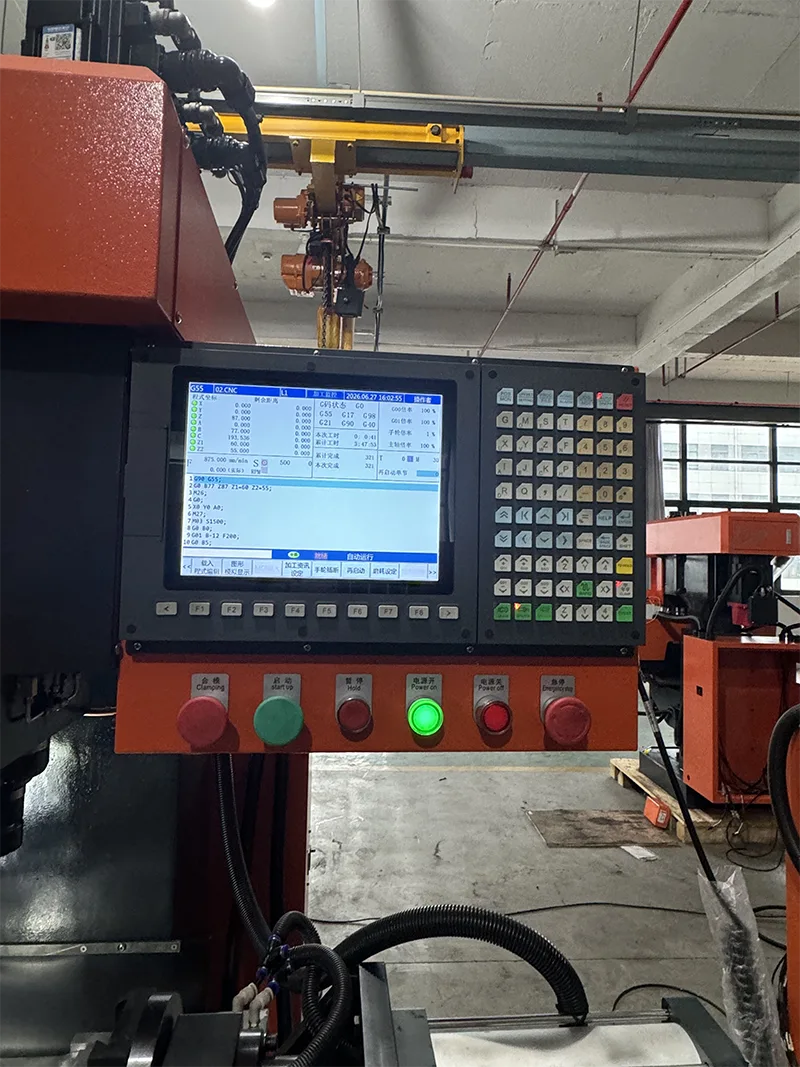

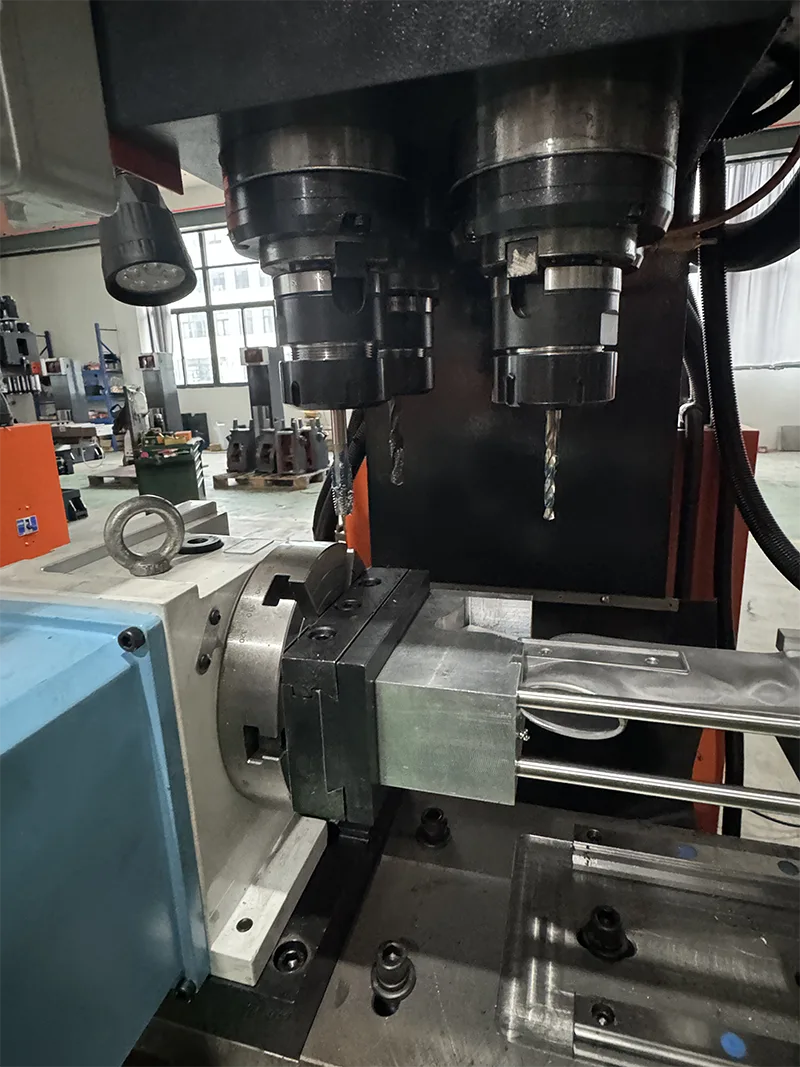

· ระบบ CNC: ระบบ CNC บัส Syntec ของไต้หวันพร้อมหน้าจอสัมผัส ส่วนต่อประสานระหว่างมนุษย์และเครื่องจักรที่ใช้งานง่าย การเขียนโปรแกรมที่ใช้งานง่าย การดำเนินงานที่เรียบง่าย รวดเร็วในการเรียนรู้

· ระบบเซอร์โว:เซอร์โวมอเตอร์ Syntec รวม 5 ยูนิต (พร้อมเบรก 4 ตัว) เซอร์โวมอเตอร์แกนหมุน Huahong 5.5KW

· แกนหมุน: ทรงเรียว สปินเดิล BT40 เส้นผ่านศูนย์กลางปลอกแกน 105 มม. ความเร็วแกนหมุน 0-3000 รอบ/นาที

· ไกด์เวย์และบอลสกรู: ลิเนียร์ไกด์ Hiwin (6 ยูนิต) และบอลสกรู Dinghan (3 ยูนิต) ระยะพิทช์แกน Z 10 มม., ระยะพิทช์แกน X/Y 16 มม. รองรับการตัดหนัก

· ส่วนประกอบเกี่ยวกับลม: ส่วนประกอบเกี่ยวกับลมนำเข้าจากเกาหลี

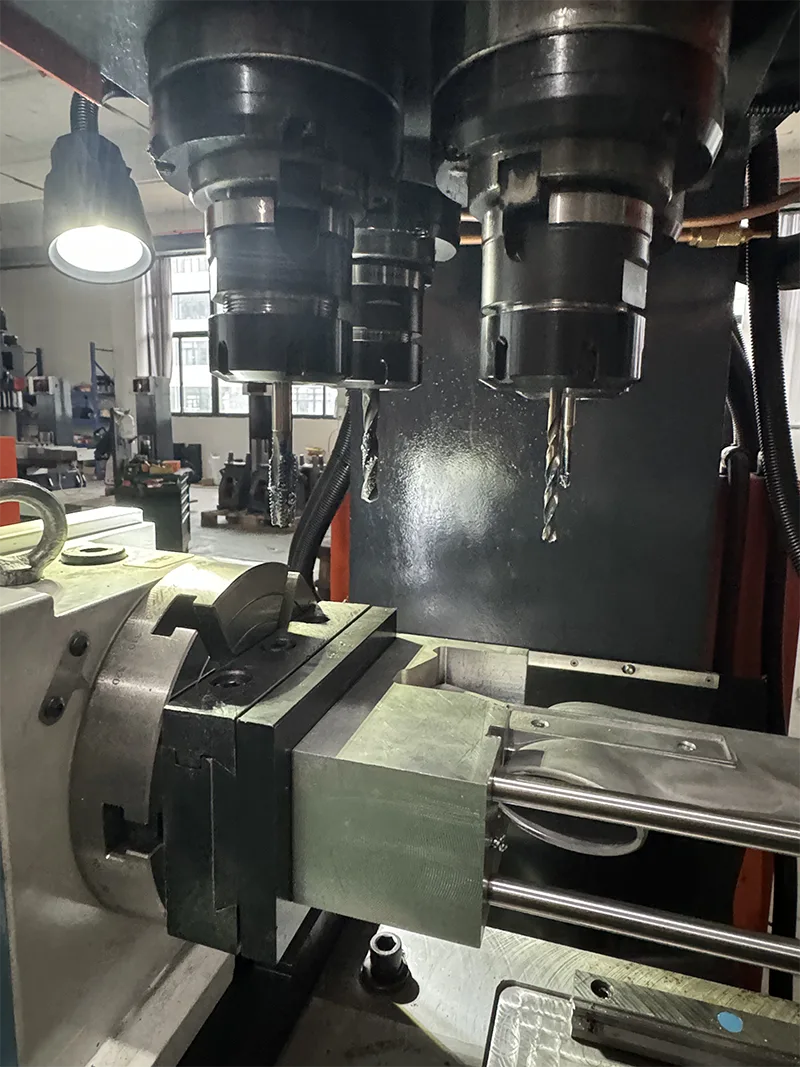

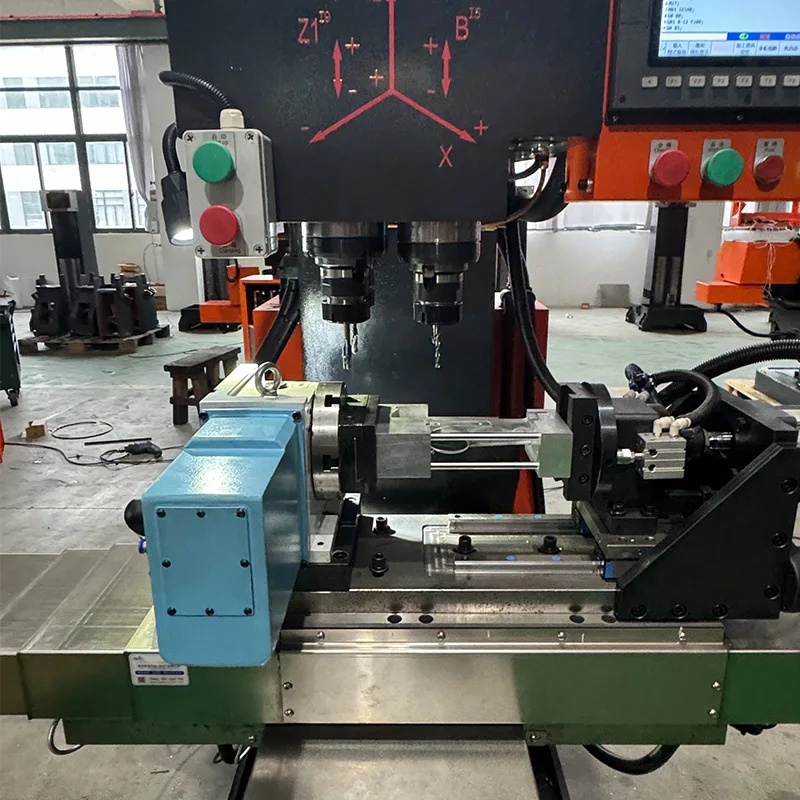

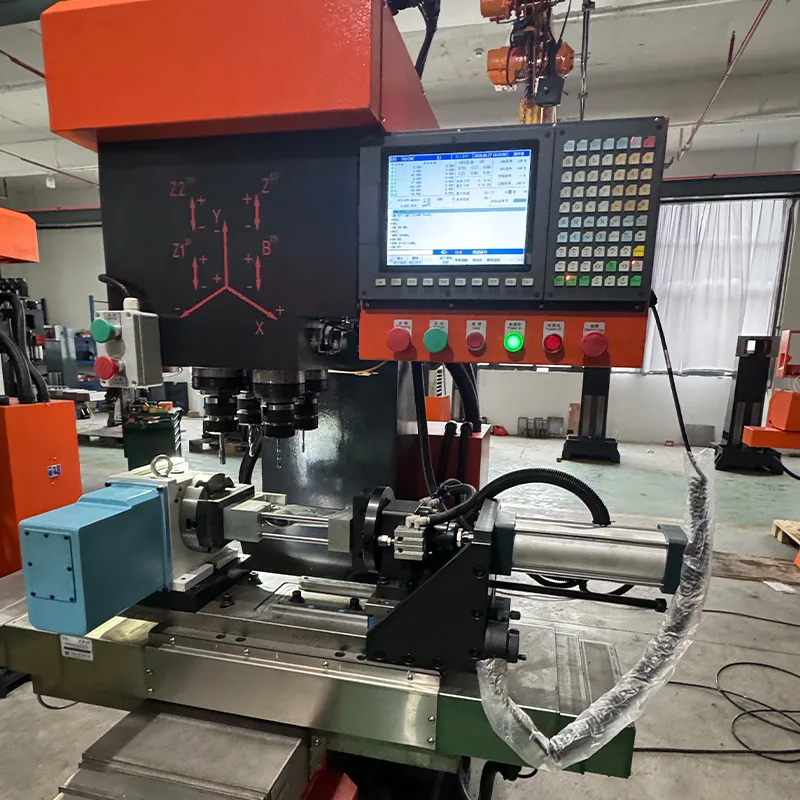

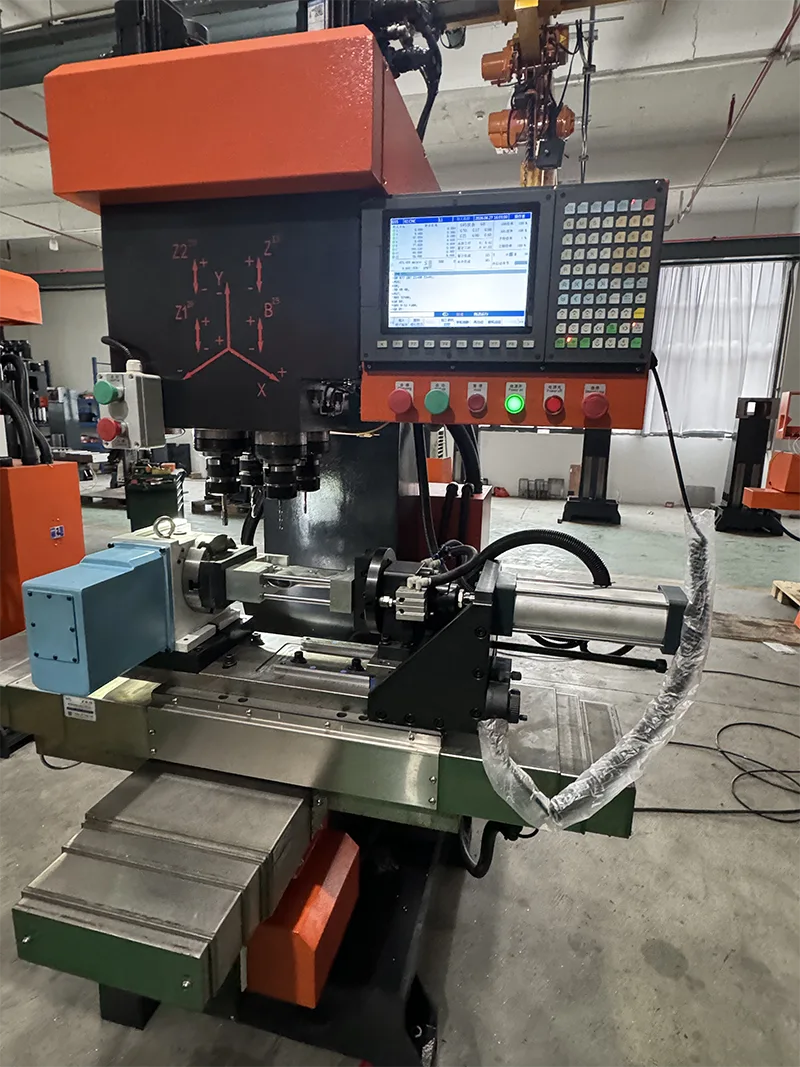

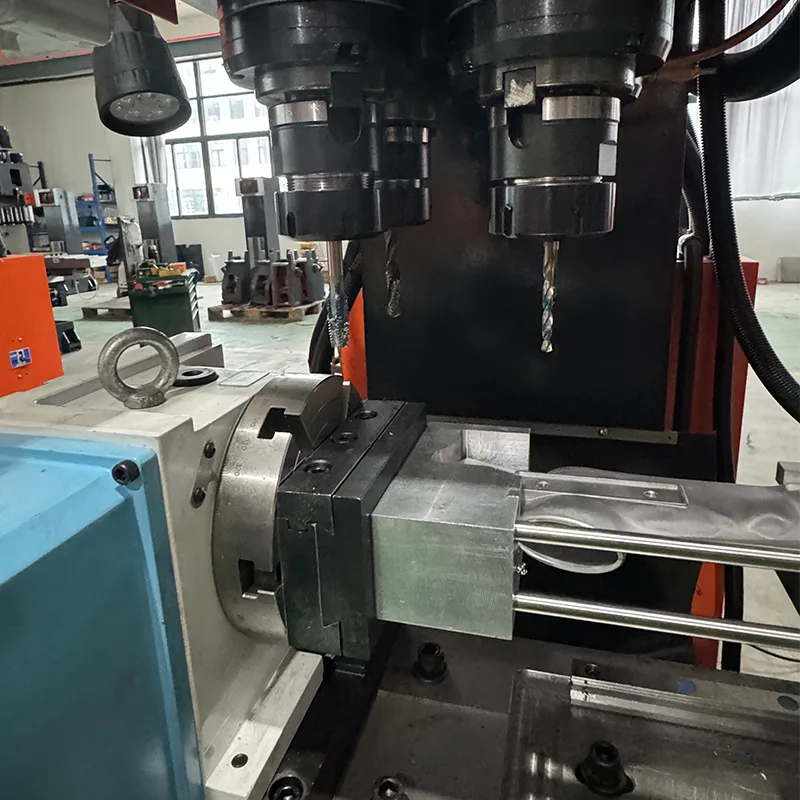

· แกนที่สี่:ติดตั้งแกนที่สี่สำหรับการเจาะ การต๊าป การกัด และการเซาะร่องบนระนาบต่างๆ

· ส่วนประกอบไฟฟ้า: ส่วนประกอบไฟฟ้ามาตรฐานจีน รวมถังน้ำหล่อเย็น

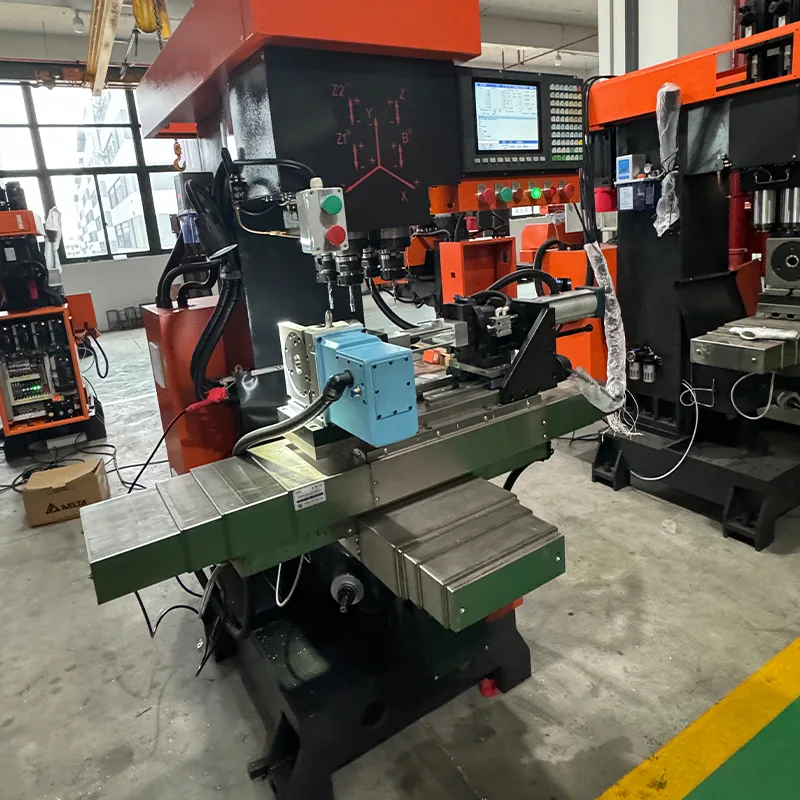

· การออกแบบแบบเปิด:ไม่มีโครงโลหะแผ่น โครงสร้างเฟรมแบบเปิดเพื่อให้เข้าถึงและโหลดชิ้นงานได้ง่าย

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ทางเทคนิคต่อไปนี้ใช้กับ ZSK540 Linear Guide Drilling Tapping Center Open Type

ข้อมูลจำเพาะของแกนที่สี่

ZSK540 Linear Guide Drilling Tapping Center Open Type ติดตั้งมาพร้อมกับหน่วยแกนที่สี่ ใช้พารามิเตอร์ต่อไปนี้

ความสามารถในการตัดเฉือนและข้อดีในการดำเนินงาน

ZSK540 Linear Guide Drilling Tapping Center Open Type ได้รับการออกแบบมาเพื่อการผลิตที่มีประสิทธิภาพโดยมีความสามารถและข้อดีดังต่อไปนี้

· การตัดแต่งขึ้นรูปด้วยเครื่องจักรแบบหลายแกน: ฟังก์ชั่น CNC 4 แกนช่วยให้สามารถเจาะ การต๊าป การกัด และการเซาะร่องบนระนาบที่แตกต่างกันด้วยแกนที่สี่

· ความสามารถในการตัดสูง:โต๊ะทำงานและฉากยึดกลางพร้อมรางเลื่อนลูกกลิ้ง Hiwin และสกรูบอลโรลเลอร์รองรับการตัดหนัก

· งานละเอียด สูง: การวางตำแหน่งแบบดิจิทัลที่มีความแม่นยำในการวางตำแหน่งซ้ำสูง ความเร็วการตั้งค่าเครื่องมือที่รวดเร็ว

· ประสิทธิภาพการผลิต: การทำงานที่สะดวกช่วยให้ผู้ปฏิบัติงานหนึ่งรายสามารถใช้งานเครื่องจักรหลายเครื่องได้ ซึ่งช่วยลดต้นทุนค่าแรงและความเข้มของแรงงาน

· การออกแบบแบบเปิด:ไม่มีกล่องหุ้มโลหะแผ่นช่วยให้เข้าถึงการโหลดและบำรุงรักษาชิ้นงานได้ง่าย

กระบวนการผลิตและการประกันคุณภาพ

Yueli ปฏิบัติตามกระบวนการผลิตและการควบคุมคุณภาพที่เข้มงวดเพื่อให้มั่นใจถึงความน่าเชื่อถือและความแม่นยำของเครื่องจักร

· การรักษา วัสดุ:เหล็กหล่อ ผ่านการประมวลผลด้วยอุณหภูมิสูงและการบำบัดอายุนานกว่า 6 เดือน

· การประกอบที่แม่นยำ: กระบวนการประกอบที่เข้มงวดสำหรับลิเนียร์ไกด์ บอลสกรู และตลับลูกปืน

· การขูดแบบมืออาชีพ: การขูดฐานมอเตอร์ การขูดปลายแกนหมุน และการขูดพื้นผิวยึดคอลัมน์

· การตรวจสอบคุณภาพ: การตรวจจับข้อผิดพลาดของพิทช์พร้อมการวัดความตรงพร้อมกันในทิศทาง X และ Y แนวตั้งของแกนหมุนถึงโต๊ะทำงานภายใน 0.01 มม. แนวทางแกน Z ไปยังแนวตั้งฉากของโต๊ะภายใน 0.01 มม. เส้นตั้งฉากของแกน X-Y ภายใน 0.005 มม.

· การตรวจสอบย้อนกลับ: การผลิตทางวิทยาศาสตร์พร้อมระบบควบคุมคุณภาพที่สามารถตรวจสอบย้อนกลับได้อย่างสมบูรณ์

ฟิลด์แอปพลิเคชัน

ZSK540 Linear Guide Drilling Tapping Center Open Type เหมาะสำหรับการตัดโลหะในอุตสาหกรรมต่างๆ ที่ Yueli ให้บริการ

· วัสดุ:ทองแดง อะลูมิเนียม สังกะสีอัลลอยด์ เหล็กกล้า

· เครื่องสุขภัณฑ์ – ส่วนประกอบและอุปกรณ์ประปา

· วาล์วป้องกันอัคคีภัย – ตัววาล์วและส่วนประกอบ

· ฮาร์ดแวร์ – ฮาร์ดแวร์ควบคุมประตู ฮาร์ดแวร์ไฟฟ้า

· ชิ้นส่วนยานยนต์ – ส่วนประกอบเครื่องยนต์ อุปกรณ์ตกแต่งรถจักรยานยนต์

· การบินและอวกาศ – ส่วนประกอบที่มีความแม่นยำ

· การผลิตเครื่องจักร – ชิ้นส่วนเครื่องจักรทั่วไป

คำถามที่พบบ่อย

รุ่นนี้กับรุ่นปิดต่างกันอย่างไรครับ?

รุ่นนี้ไม่มีโครงโลหะแผ่น เป็นการกำหนดค่าแบบเปิด

สปินเดิลเทเปอร์และความสามารถในการเจาะสูงสุดคือเท่าใด

สปินเดิลเทเปอร์ BT40 เส้นผ่านศูนย์กลางการเจาะสูงสุดคือ 50 มม. เส้นผ่านศูนย์กลางการต๊าปสูงสุดคือ 50 มม.

การเดินทางของแกน X และ Y คืออะไร?

ระยะแกน X 400 มม. ระยะแกน Y 280 มม.

ลิเนียร์ไกด์และบอลสกรูยี่ห้ออะไร?

ลิเนียร์ไกด์ Hiwin และบอลสกรู ระบบ CNC Syntec ของไต้หวัน ส่วนประกอบนิวแมติกนำเข้าจากเกาหลี

เครื่องนี้เหมาะกับอุตสาหกรรมใดบ้าง?

เครื่องสุขภัณฑ์ วาล์วป้องกันอัคคีภัย ฮาร์ดแวร์ อุปกรณ์ไฟฟ้า การบินและอวกาศ การผลิตเครื่องจักร ชิ้นส่วนยานยนต์
