แนวตั้ง CNC สามแกน

เครื่อง CNC สามแกนแนวตั้ง ZSK-4150X4 เป็นผลิตภัณฑ์ที่ครบกำหนดของบริษัทของเรา เครื่องมือกลนี้ช่วยแก้ปัญหาที่ไม่สามารถดำเนินการเจาะ การรีม และการต๊าปได้พร้อมๆ กันเมื่อประมวลผลชิ้นส่วนจำนวนมาก การเจาะ การรีม การลบมุม และการต๊าป รวมถึงข้อกำหนดอื่นๆ ให้เสร็จสิ้น จึงเป็นอุปกรณ์ทางกลในอุดมคติที่ให้ประสิทธิภาพสูงและประหยัดพลังงาน เครื่องจักรนี้ใช้งานง่ายและสามารถใช้งานได้อย่างอิสระโดยไม่ต้องใช้บุคลากรด้านเทคนิคพิเศษ บริษัทได้สั่งสมเทคโนโลยีระดับมืออาชีพมามากกว่าสิบปีและการควบคุมคุณภาพอย่างเข้มงวด และมีบริการหลังการขายที่ดีซึ่งได้รับการตอบรับอย่างดีจากลูกค้า

แนะนำผลิตภัณฑ์

เครื่อง CNC สามแกนแนวตั้ง ZSK-4150X4 เป็นผลิตภัณฑ์ที่ครบกำหนดของบริษัทของเรา เครื่องมือกลนี้ช่วยแก้ปัญหาที่ไม่สามารถดำเนินการเจาะ การรีม และการต๊าปได้พร้อมๆ กันเมื่อประมวลผลชิ้นส่วนจำนวนมาก

· การเจาะ การรีม การลบมุม และการต๊าปให้เสร็จสิ้นในการดำเนินการเดียว

· อุปกรณ์เครื่องจักรกลในอุดมคติเพื่อให้ได้ประสิทธิภาพและประหยัดพลังงานสูง

· ใช้งานง่ายโดยไม่ต้องใช้บุคลากรด้านเทคนิคพิเศษ

· มากกว่าสิบปีของเทคโนโลยีระดับมืออาชีพและการควบคุมคุณภาพอย่างเข้มงวด

· บริการหลังการขายที่ดี ได้รับการตอบรับจากลูกค้าเป็นอย่างดี

คุณสมบัติหลัก

เครื่อง CNC แนวตั้ง 3 แกน ZSK-4150X4 มีคุณสมบัติดังต่อไปนี้

· การประมวลผลชิ้นส่วนจำนวนมาก การเจาะ การรีม และการต๊าป เสร็จสิ้นในคราวเดียว โดยมีประสิทธิภาพสูง

· ลำตัวมีขนาดกะทัดรัดและแข็งแกร่ง

· เพลา หลักทำจาก เหล็กกล้าโลหะผสม คุณภาพสูง และผ่านการชุบแข็งและผ่านกรรมวิธีทางความร้อน กราวด์อย่างแม่นยำ มีความต้านทานการสึกหรอสูง

· พื้นผิว เลื่อนดับลงด้วยความถี่เหนือเสียง มีอุปกรณ์หล่อลื่นเพื่อรับประกันอายุการใช้งานของพื้นผิวเลื่อน

· การเคลื่อนที่ไปทางซ้ายและขวาของโต๊ะทำงานใช้อุปกรณ์สตาร์ทและอุปกรณ์กำหนดตำแหน่ง บัฟเฟอร์ ซึ่งมีการสั่นสะเทือนเล็กน้อยและการเคลื่อนไหวที่รวดเร็ว

· ด้ามจับของมีดใช้แบบก้านดึงซึ่งไม่หลุดง่าย มีความปลอดภัยสูง

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ทางเทคนิคต่อไปนี้ใช้กับ CNC แนวตั้งสามแกน ZSK-4150X4

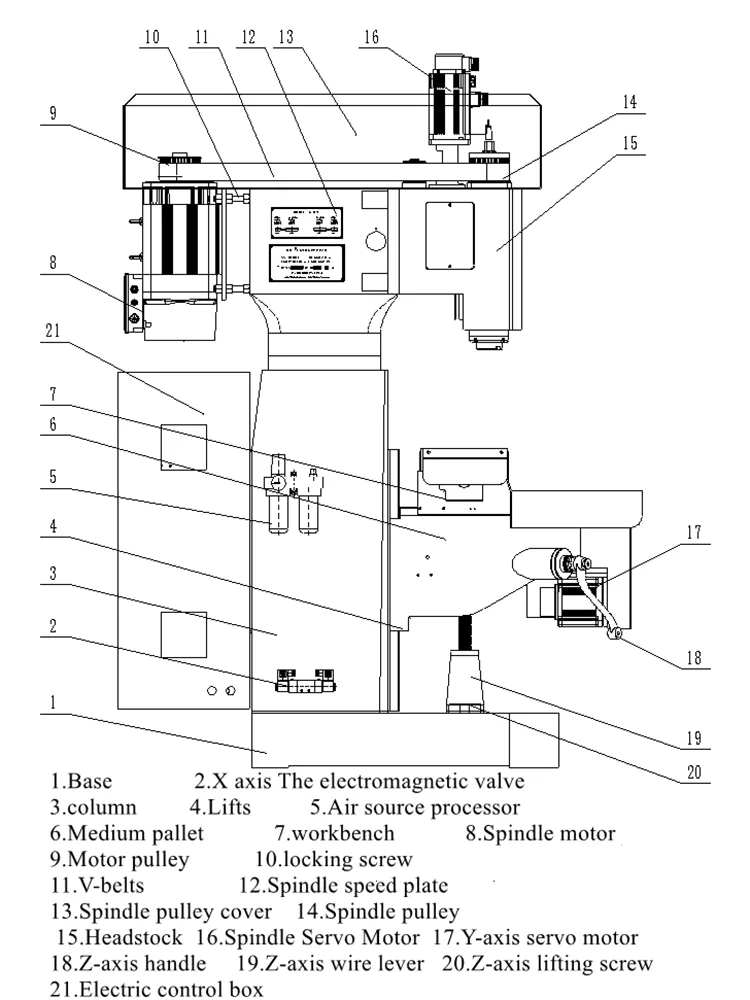

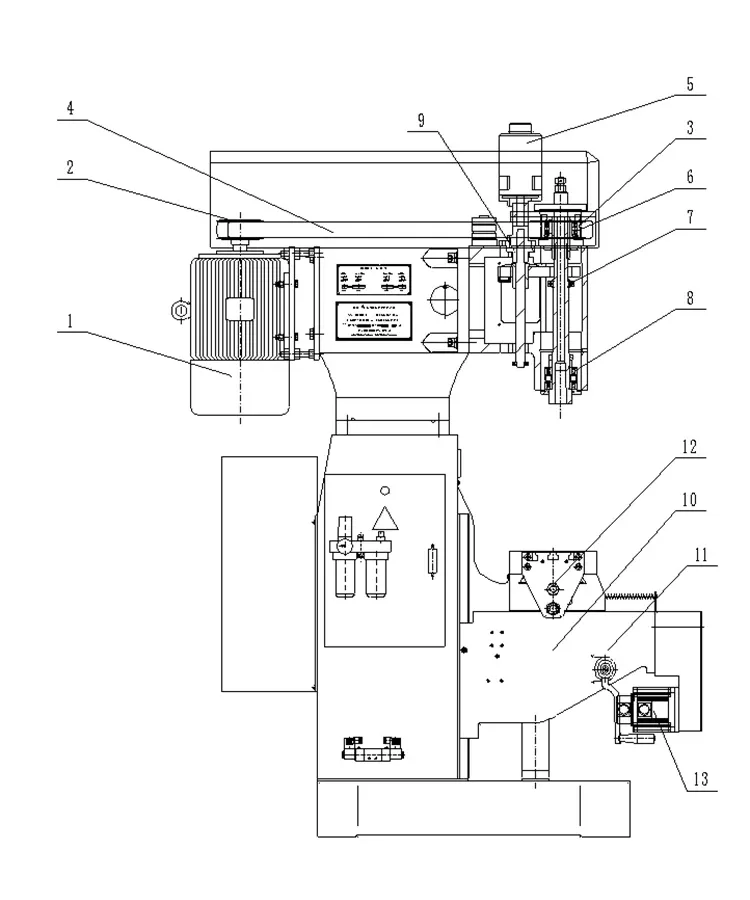

กลไกและประสิทธิภาพของเครื่องมือกล

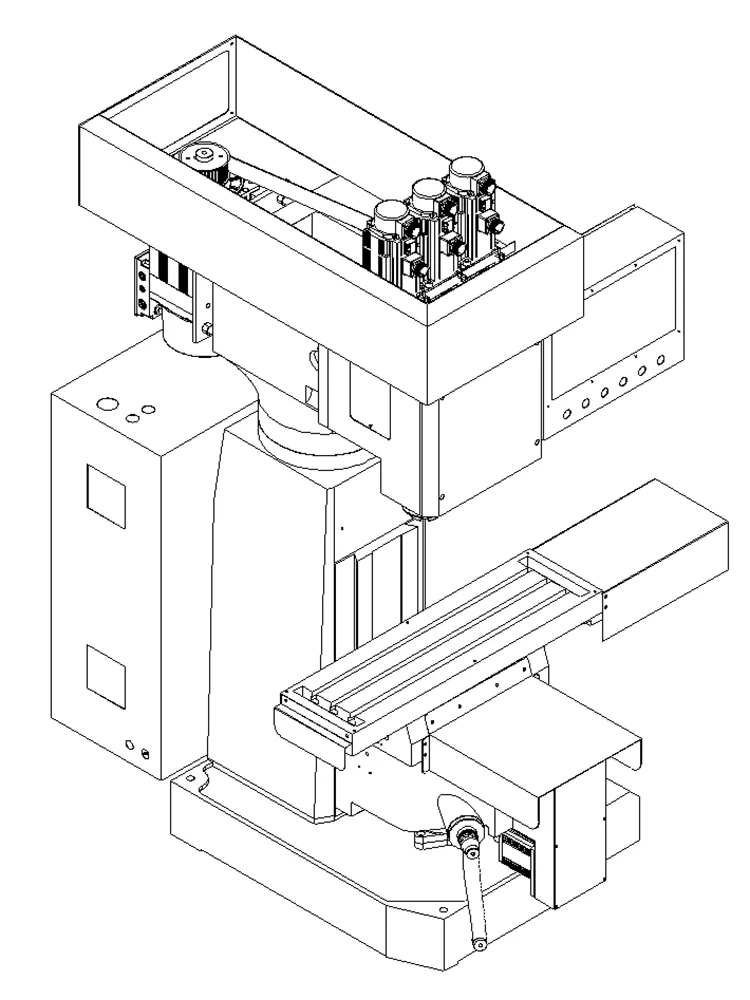

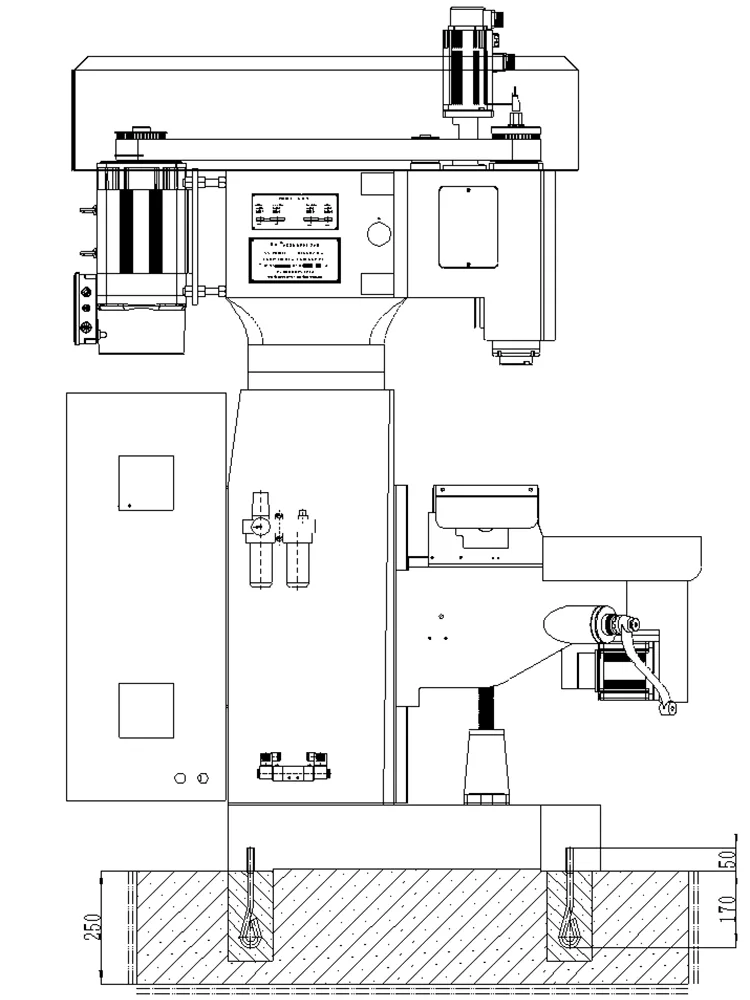

การออกแบบ ZSK-4150X4 แนวตั้ง CNC สามแกนใช้ลักษณะโครงสร้างของเครื่องกัดและอุปกรณ์สตาร์ทที่รองรับ ซึ่งมีข้อดีคือประสิทธิภาพการประมวลผลสูง ความแม่นยำที่มั่นคง และขั้นตอนการทำงานที่เรียบง่าย การใช้ PLC สำหรับการประมวลผลการควบคุมลอจิกสามารถหลีกเลี่ยงการลัดวงจรส่วนโค้งที่เกิดจากการสลับไปข้างหน้าและย้อนกลับของมอเตอร์ได้อย่างมีประสิทธิภาพ ในเวลาเดียวกัน วิธีการกระตุ้นพัลส์ใช้ในการขับเคลื่อนโซลินอยด์วาล์ว เพื่อหลีกเลี่ยงปรากฏการณ์ที่คอยล์โซลินอยด์วาล์วทำงานเป็นเวลานาน ส่งผลให้คอยล์ไหม้

· โครงสร้าง: เครื่องแมชชีนนิ่งเซ็นเตอร์แบบธรรมดา การควบคุมโปรแกรมใช้ระบบควบคุม Yitu ของไต้หวันพร้อมฟังก์ชันการตรวจจับเพื่อหลีกเลี่ยงความเสียหายของก๊อกน้ำหรือเครื่องมือเนื่องจากโซลินอยด์วาล์วหรือถังน้ำมันขัดข้อง บทสนทนาที่เป็นมิตรกับมนุษย์และเครื่องจักรเพื่อการใช้งานง่าย

·เหมาะสำหรับการแปรรูปชิ้นส่วนจำนวนมากและขนาดกลาง การหนีบเพียงครั้งเดียว ประสิทธิภาพสูงและมีความแม่นยำดี

· กลไก การต๊าปไม่จำเป็นต้องเปลี่ยนไดรฟ์ลีดสกรู สนามเป็นมาตรฐาน เซอร์โวมอเตอร์หลักแบบซูเปอร์ซิงโครนัสของปักกิ่งพร้อมการแปลงความถี่ของตัวเองช่วยปรับปรุงความหยาบผิวของเกลียวและรับประกันความแม่นยำ

· การวิจัยและพัฒนาอิสระของส่วนประกอบหัวจ่ายกำลัง การบดที่แม่นยำ ทนต่อการสึกหรอได้ดีและมีอายุการใช้งานยาวนาน

· ระบบ Hust CNC สามารถกำหนดความเร็วการป้อนได้ตามความต้องการ หลังจากใช้งานเป็นเวลานาน ลีดสกรูจะสึกหรอ ระบบมีฟังก์ชันการชดเชยเครื่องมือ

· พื้นผิวเลื่อนแบบใช้มอเตอร์แต่ละอันใช้อุปกรณ์หล่อลื่นอัตโนมัติแบบรวมศูนย์เพื่อรับประกันอายุการใช้งานของเครื่องมือกล

· การเคลื่อนที่ของโต๊ะเลื่อนที่ขับเคลื่อนด้วยเซอร์โวมอเตอร์ สามารถตั้งค่าพิกัดหลายพิกัดแบบดิจิทัลได้ ความแม่นยำของตำแหน่งสูง การสั่นสะเทือนต่ำ การตอบสนองที่รวดเร็ว

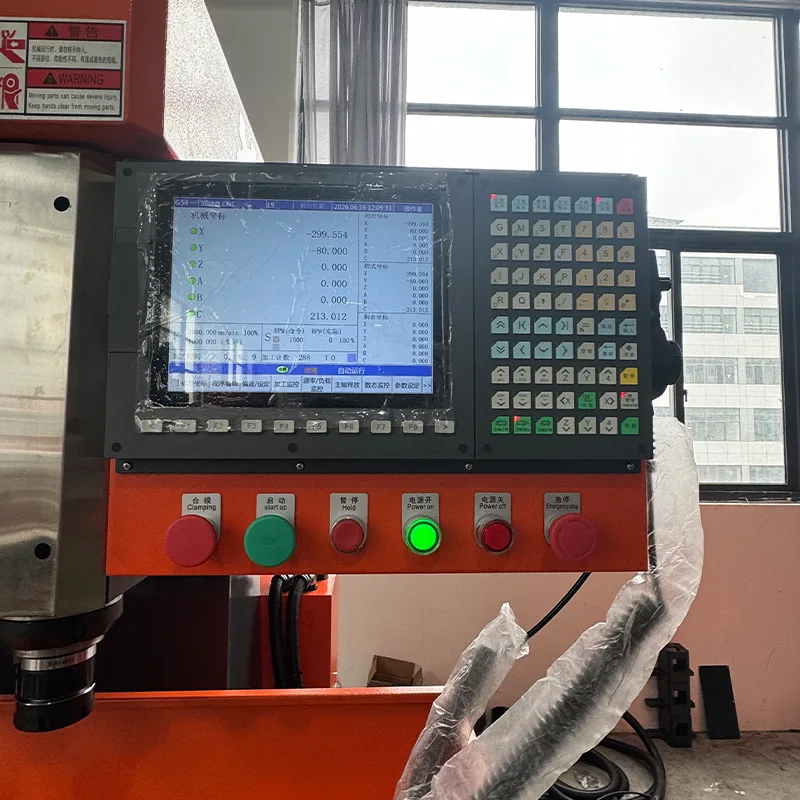

· ในระหว่างการประมวลผล สถานะของชิ้นงานจะแสดงผ่านหน้าจอสัมผัส ฟังก์ชั่นปลุกสำหรับข้อผิดพลาด

· การป้องกันที่ปิดสนิททำให้มั่นใจในความปลอดภัยส่วนบุคคลและปรับปรุงสภาพแวดล้อมในการประมวลผล

ระบบไฟฟ้า

เครื่อง CNC สามแกนแนวตั้ง ZSK-4150X4 ใช้ส่วนประกอบทางไฟฟ้าดังต่อไปนี้

· โซลินอยด์วาล์ว: Taiwan AirTAC มีเสถียรภาพที่ดี ความดันอากาศต้องไม่ต่ำกว่า 0.5MPa

· คอนแทคเตอร์ AC: LS เกาหลี มีเสถียรภาพที่ดี

· รีเลย์: Omron มีเสถียรภาพที่ดี

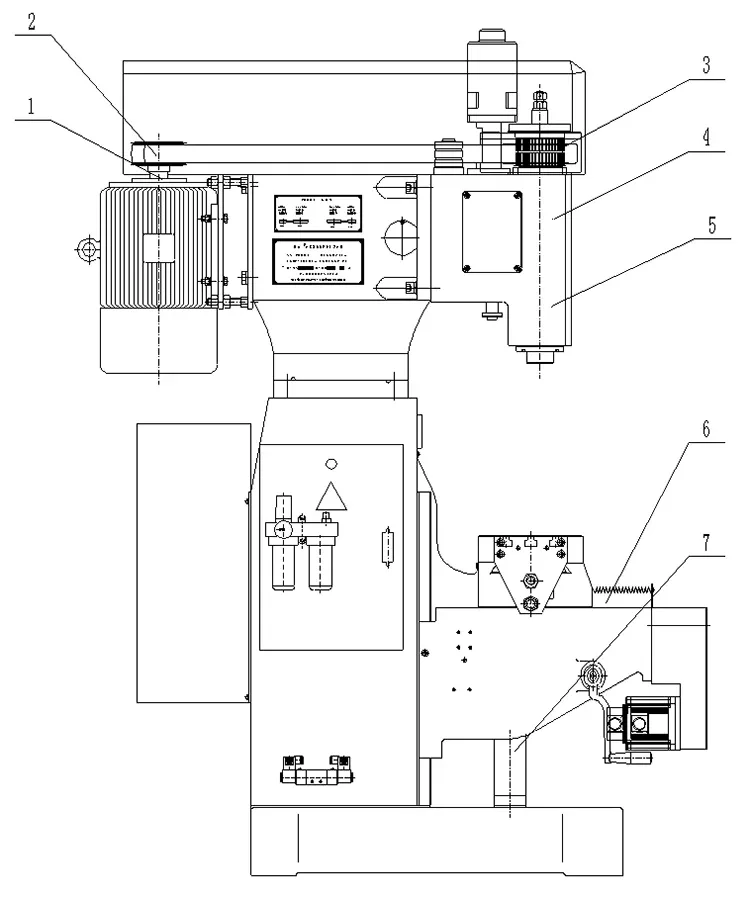

ระบบส่งกำลัง

ZSK-4150X4 แนวตั้ง CNC สามแกนใช้ส่วนประกอบการส่งกำลังต่อไปนี้

ระบบหล่อลื่น

ปลอกแกนหมุนและพื้นผิวรางนำได้รับการหล่อลื่นด้วยปั๊มหล่อลื่นแบบแมนนวล ซึ่งทำให้การทำงานง่ายขึ้นและครอบคลุมมากขึ้น ทำให้มั่นใจได้ถึงอายุการใช้งานของพื้นผิวหล่อลื่น

ข้อควรระวังในการใช้งานและการประมวลผล

ข้อควรระวังต่อไปนี้มาจากคู่มือการใช้งานของ Vertical CNC ZSK-4150X4 สามแกน

· อ่านคู่มือการใช้งานและเอกสารประกอบก่อนใช้งาน

· แหล่งจ่ายไฟ: สามเฟส สี่สาย ความจุ 7KW หน้าตัดของสายไฟหุ้มฉนวนไม่น้อยกว่า 4 มม.² (ทองแดง)

· ห้ามติดตั้งใกล้แหล่งความร้อน อุณหภูมิสูง หรือบริเวณที่มีฝุ่น

· เติมน้ำมันลงในเส้นทำเครื่องหมายน้ำมันก่อนใช้งานครั้งแรกหลังจากแกะออกจากบรรจุภัณฑ์

· ปั๊มหล่อเย็นไม่สามารถทำงานได้หากไม่มีของเหลว

· อย่าแชร์กล่องจ่ายไฟร่วมกับเครื่องเชื่อมไฟฟ้าหรืออุปกรณ์ความถี่สูง/กลาง

· ต้องต่อสายดินเข้ากับมาตรฐาน หน้าตัดไม่น้อยกว่า 2.5 มม.²

· หลังจากเปิดเครื่อง ให้ใช้ปากกาทดสอบเพื่อตรวจสอบว่าด้านนอกของเครื่องจักรไม่ได้ถูกไฟฟ้าดูดก่อนการทดสอบการทำงาน

· สตาร์ทมอเตอร์ปั้มน้ำมันตามคู่มือ สังเกตว่าปั้มน้ำมันกลับด้านหรือไม่

· พร็อกซิมิตี้สวิตช์ได้รับการปรับและแก้ไขแล้ว อนุญาตให้มีการปรับเปลี่ยนเล็กน้อย การเปลี่ยนแปลงที่สำคัญปรึกษาฝ่ายบริการหลังการขาย

· พารามิเตอร์อินเวอร์เตอร์ตั้งค่าก่อนโรงงาน ผู้ใช้ไม่ได้รับอนุญาตให้ตั้งค่าแยกต่างหาก

· อย่ากดปุ่ม "แมนนวล" อย่างรวดเร็วและบ่อยครั้งเพื่อหลีกเลี่ยงสัญญาณเตือนของอินเวอร์เตอร์

· เมื่อเปลี่ยนเครื่องมือหรือปรับสายพานขับเคลื่อน ให้ปิดแหล่งจ่ายไฟภายนอก

· เทอร์มินอลสายดินสีเหลืองเขียวต้องต่อสายดิน อย่าเชื่อมต่อสายเฟสเข้ากับขั้วต่อที่เป็นกลาง (N)

· อย่าเลือกการทำงานเกินพิกัด ใช้เครื่องมือที่เหมาะสม จำนวนการตัด อัตราป้อน

· สวิตช์ล็อคบนกล่องควบคุมไฟฟ้า ปิดเครื่องและล็อคระหว่างการตรวจสอบการบำรุงรักษา

คำถามที่พบบ่อย

Spindle Taper ของเครื่องนี้คืออะไร?

สปินเดิลเทเปอร์ของ Vertical CNC ZSK-4150X4 สามแกนคือ MT4

เส้นผ่านศูนย์กลางรูสูงสุดที่สามารถตัดเฉือนได้คือเท่าใด

เส้นผ่านศูนย์กลางรูสูงสุดคือ Ф50 มม. เมื่อแปรรูปชิ้นส่วนทองแดงที่มี 4 คมตัดและอัตราป้อนต่อรอบ 0.16 มม./รอบ

เส้นผ่านศูนย์กลางการต๊าปสูงสุดคือเท่าไร?

เส้นผ่านศูนย์กลางการต๊าปสูงสุดคือ Ф50มม. สำหรับการประมวลผลชิ้นส่วนทองแดง ระยะเคลื่อนที่ของแกน X, Y และ Z คืออะไร ระยะการเคลื่อนที่ของแกน X คือ 400 มม. ระยะการเคลื่อนที่ของแกน Y คือ 250 มม. และระยะการเคลื่อนที่ของแกน Z คือ 320 มม.

ช่วงความเร็วของแกนหมุนคืออะไร?

ช่วงความเร็วแกนหมุนของแกน Z1 และ Z2 คือ 619 ถึง 1420 รอบ/นาที พร้อมการควบคุมเซอร์โว

กำลังมอเตอร์ของสปินเดิลและน้ำหนักรวมของเครื่องจักรคือเท่าไร?

กำลังเซอร์โวมอเตอร์แกนหมุนคือ 5.5KW ที่ 380V และน้ำหนักสุทธิของเครื่องคือ 2500KG

เครื่องนี้ใช้ระบบควบคุมอะไร?

เครื่องใช้ระบบควบคุม Taiwan Yitu พร้อมบทสนทนาที่เป็นมิตรกับมนุษย์เพื่อให้ใช้งานง่าย
