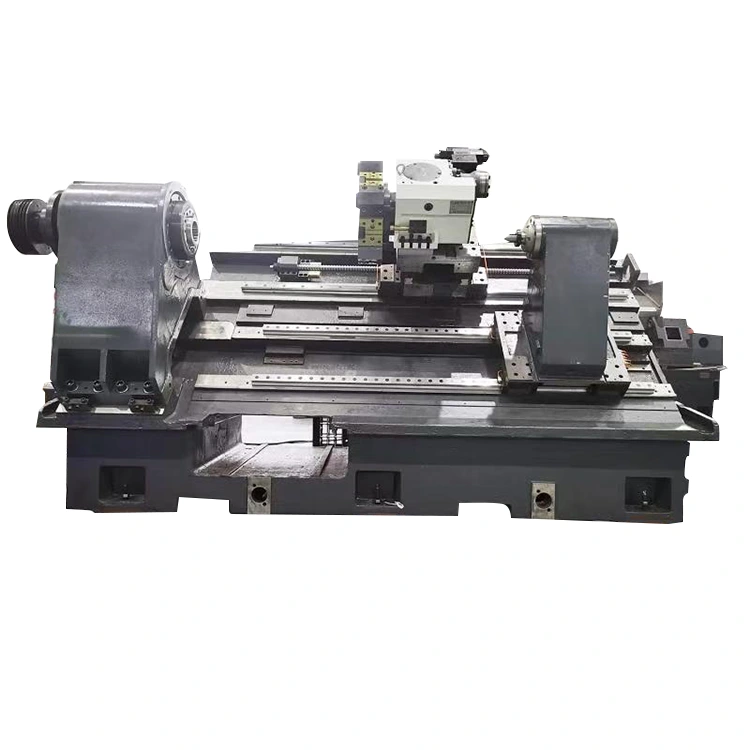

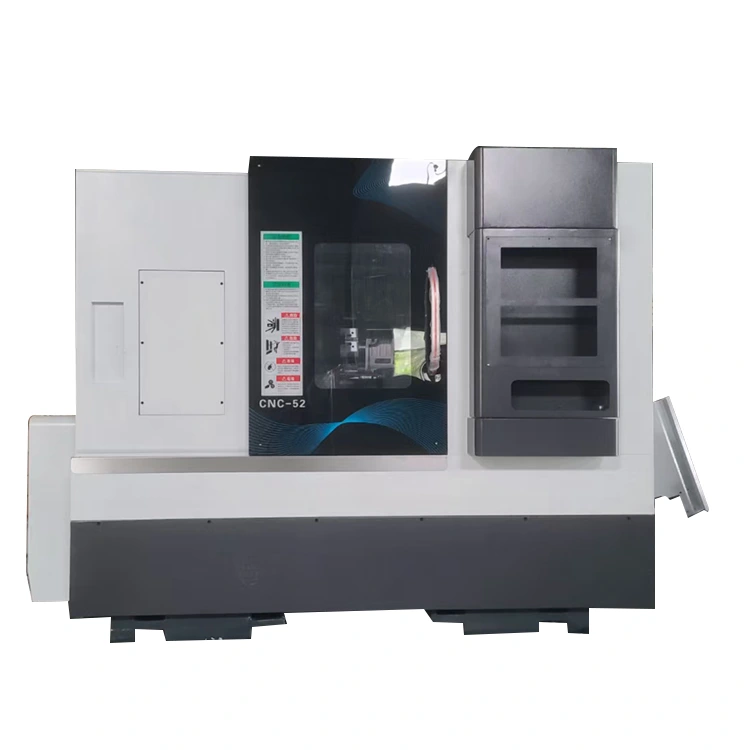

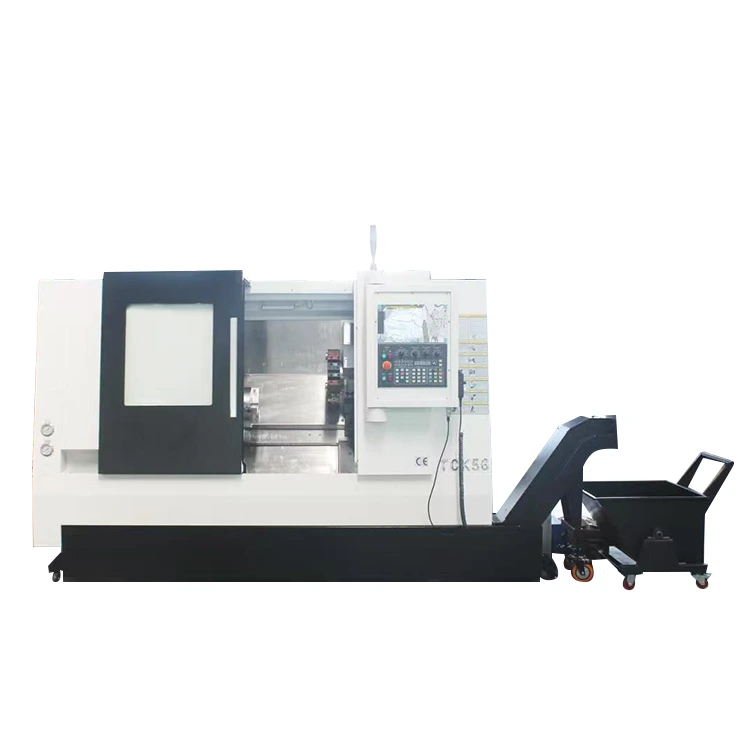

ศูนย์กลึง CNC พร้อม Tailstock

เลขที่.

ชื่อ

หน่วย

ข้อมูลจำเพาะ

หมายเหตุ

1

มิติด้านบนของโต๊ะสไลด์

มม

450*340

2

การเดินทางสูงสุดของแกน z

มม

600

3

การเดินทางสูงสุดของแกน X

มม

300

4

เส้นผ่านศูนย์กลางวงสวิงสูงสุด

มม

650

5

Diatance จากสปินเดิลถึงท็อปโต๊ะแบบสไลด์

มม

170

6

ระยะห่างจากศูนย์กลางแกนหมุนถึงพื้น

มม

1100

7

ความยาวการกลึงสูงสุด

มม

475

ยกป้อมปืนกำลัง NF80-170-BMT55-12T เป็นตัวอย่าง

8

เส้นผ่านศูนย์กลางการหมุนสูงสุด

มม

500

9

รุ่นแกนหมุน (เส้นผ่านศูนย์กลางแกนหมุน)

มม

A2-6 (200)

10

ความเร็วแกนหมุน

รอบต่อนาที

0-4000

11

ข้อมูลจำเพาะบอลสกรู X、Z

32*10/40*10

บอลสกรู THK ของญี่ปุ่นคลาส C3

12

รางนำทางเชิงเส้นแกน X

ลูกกลิ้งไต้หวัน HIWIN clss p ขนาด 35

4 สไลเดอร์ - รุ่นมาตรฐาน

13

รางนำทางเชิงเส้นแกน Z

โรลเลอร์ไต้หวัน HIWIN clss p ขนาด 35

ตัวเลื่อน 4 ตัว - ตัวเลื่อนแบบขยายความยาว

14

วิธีการเชื่อมต่อของมอเตอร์ X.Z หลัก

สายพานไทม์มิ่ง/ไดรฟ์ตรง/ไดรฟ์ตรง

15

X.Z. หน้าแปลนมอเตอร์ Tailstock / หัวจุก

มม

130/110

16

ขนาดเครื่อง

มม

2415*1257*1270

17

น้ำหนักสุทธิของเครื่อง

กก

3800กก

ด้วยการป้องกันภายในและภายนอก

18

วิธีการติดตั้งเครื่องมือ

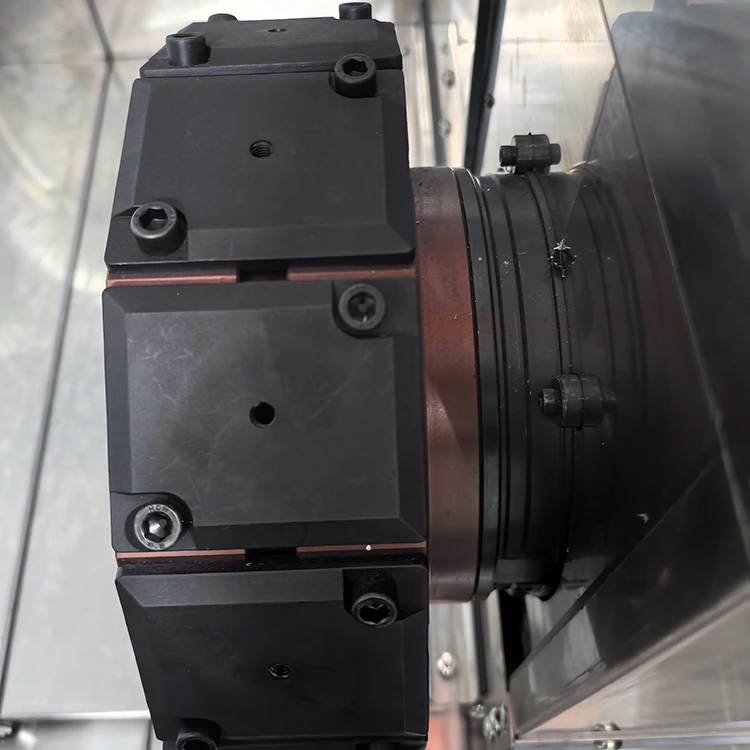

ป้อมปืนกำลัง 170-BMT55

19

ประเภทฐานเครื่องจักรและความเอียง

เตียงเอียง 30 องศา

20

หางปลา

ส่วนท้ายของเส้นนำเชิงเส้น

21

วิธีการก้าวหน้าของ Tailstock

แรงขับไฮดรอลิกและแรงขับเซอร์โว

ศูนย์ท้ายไฮดรอลิกที่มีอุปกรณ์มาตรฐาน

22

การเดินทางสูงสุดของ tailstock

600

23

ความยาวการฉายภาพขั้นต่ำของ tailstock

30มม

24

รุ่นศูนย์ท้าย

MT5
