เครื่องกลึงซีเอ็นซีแบบเอียงพร้อมป้อมปืนเซอร์โวและแท่นท้าย

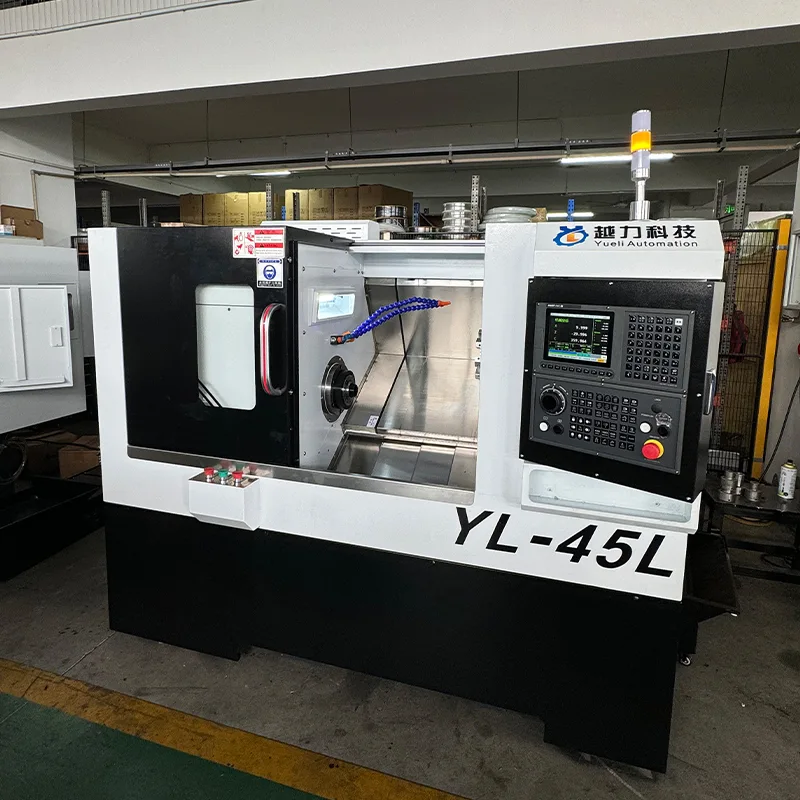

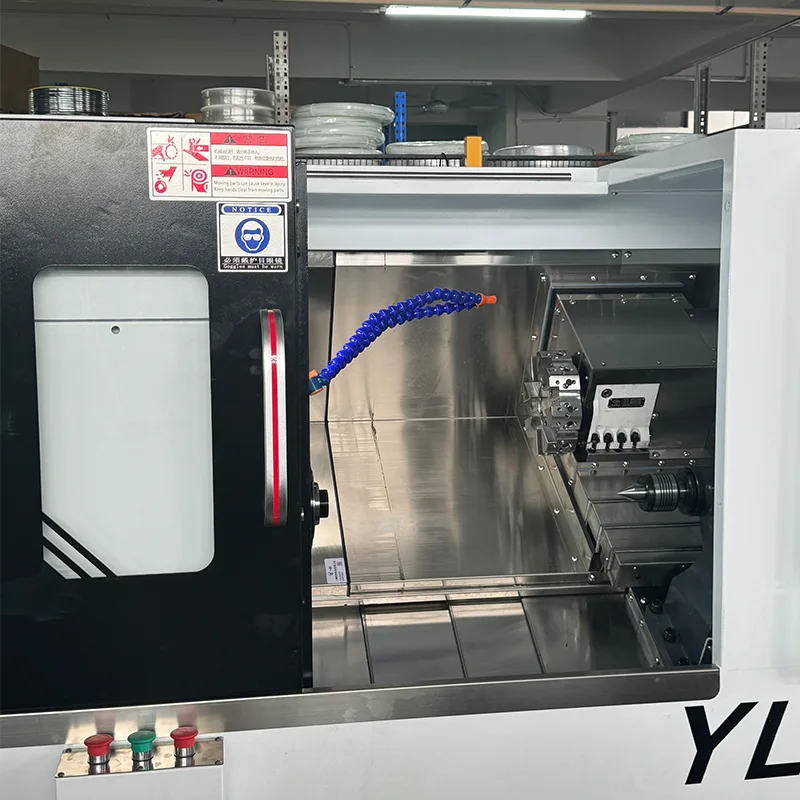

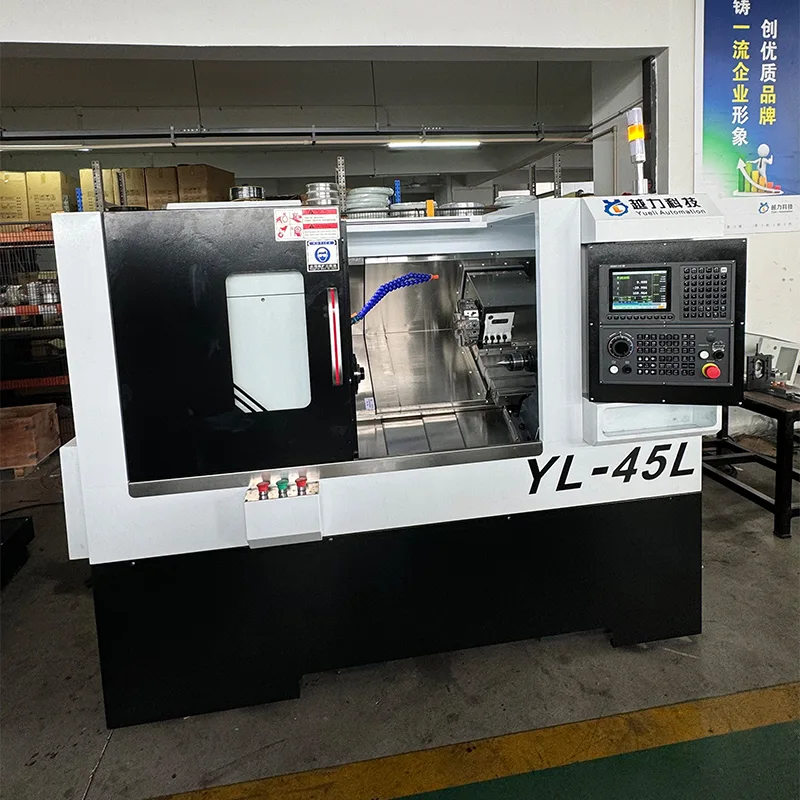

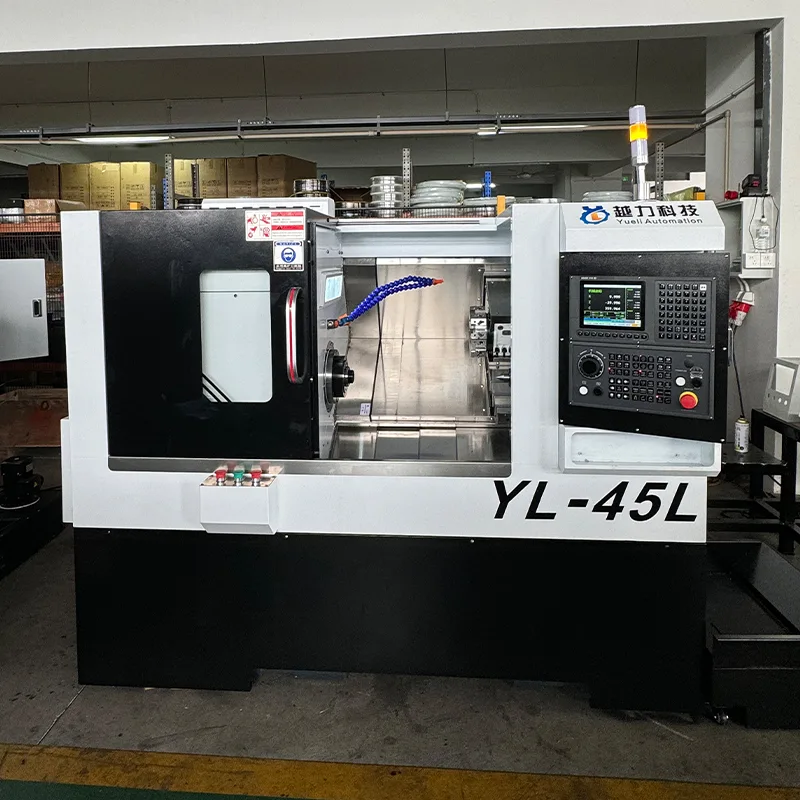

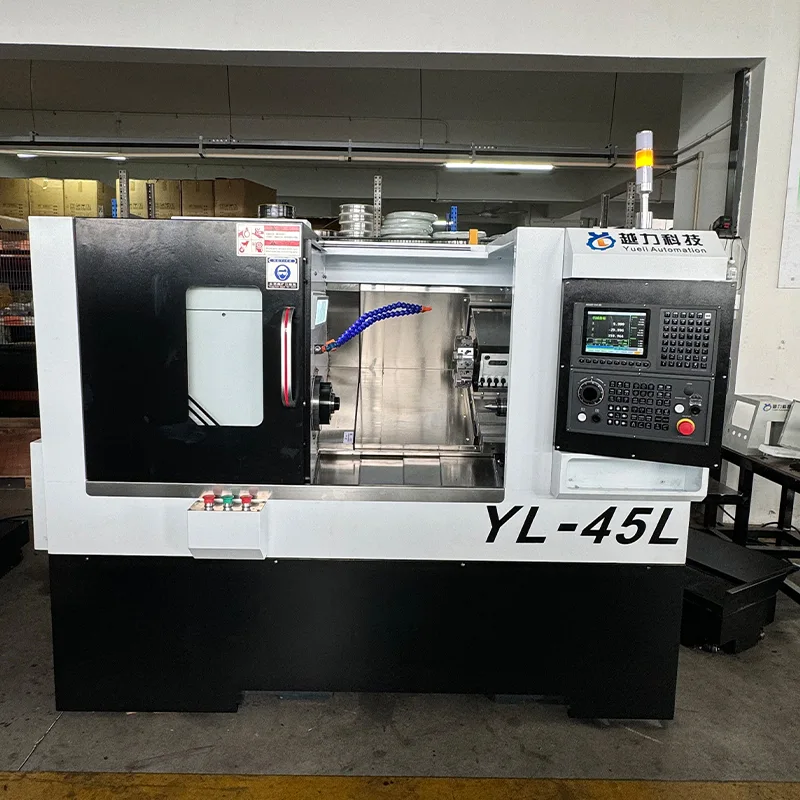

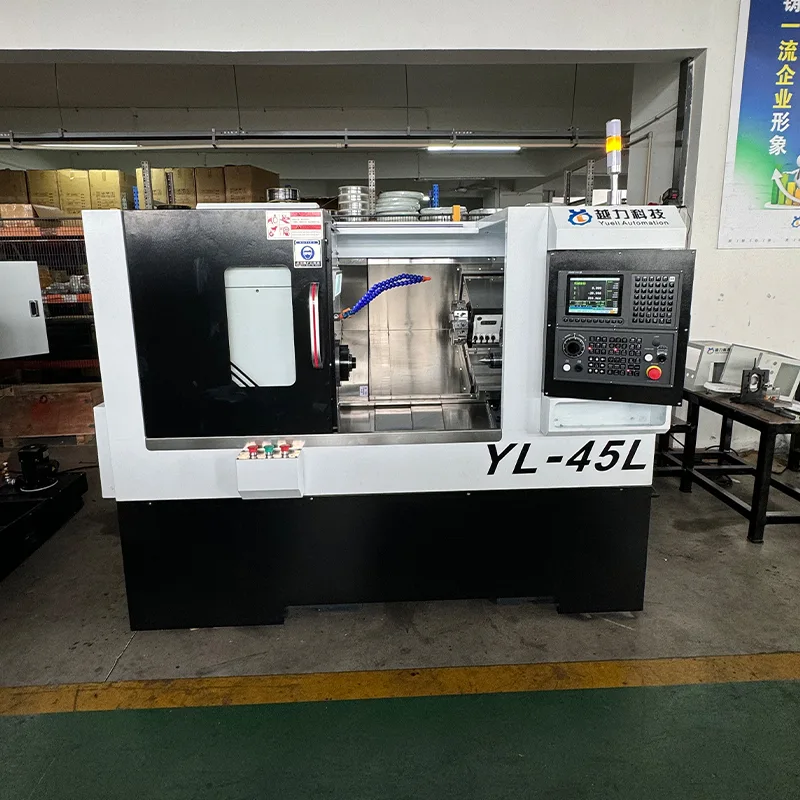

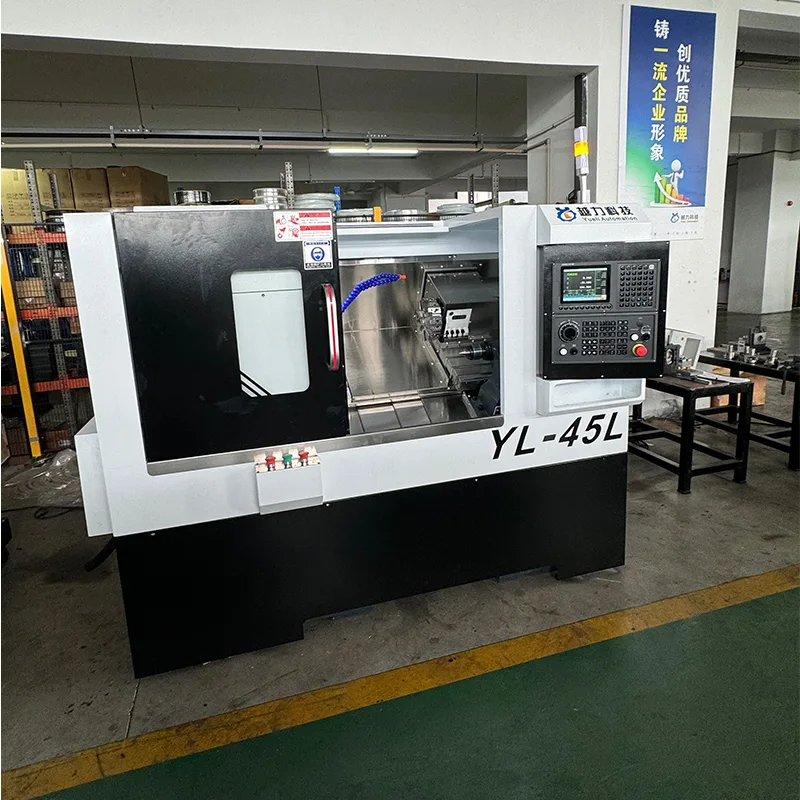

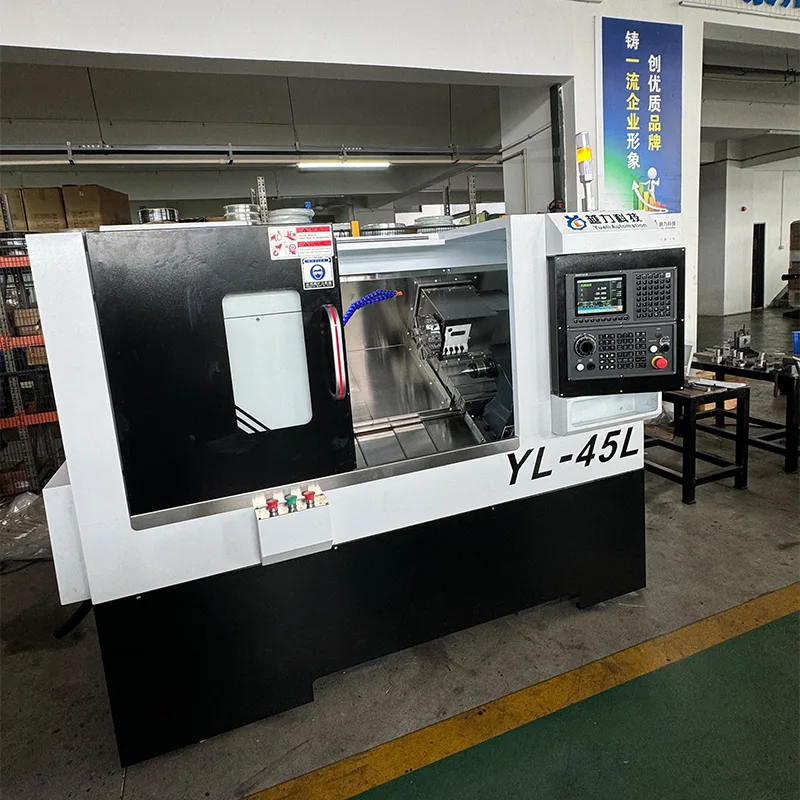

เครื่องกลึงซีเอ็นซีแบบ Slant Bed พร้อมเซอร์โว Turret และ Tailstock (รุ่น YL-45L) ผลิตโดย Quanzhou Yueli Automation Equipment Co., Ltd. เครื่องจักรนี้มีการออกแบบเตียงเอียง 30 องศา พร้อมด้วยป้อมปืนเซอร์โว 63 ตัวสำหรับการทำเครื่องมือ มาพร้อมกับระบบ CNC ของ FANUC Oi-TF PLUS (5) บอลสกรู THK 32 มม. ของญี่ปุ่น และรางลูกกลิ้งเชิงเส้นที่มีความแม่นยำ 30 มม. ให้ประสิทธิภาพการตัดเฉือนที่มั่นคงและแม่นยำ ความเร็วแกนหมุนอยู่ระหว่าง 0 ถึง 5,000 รอบต่อนาทีด้วยมอเตอร์แกนหมุน Huahong 7.5KW เครื่องจักรมีแกนนำเชิงเส้นตรงพร้อมระบบขับเคลื่อนไฮดรอลิก ระยะการเคลื่อนที่ของส่วนท้ายคือ 500 มม. และส่วนเรียวของส่วนท้ายคือ MT4 เส้นผ่านศูนย์กลางการหมุนสูงสุดคือ 375 มม. และความยาวการตัดเฉือนสูงสุดคือ 380 มม. พร้อมหัวจับ

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ทางเทคนิคต่อไปนี้ใช้กับเครื่องกลึงซีเอ็นซีแบบ Slant Bed พร้อมเซอร์โวป้อมปืนและส่วนท้าย

การกำหนดค่าหลัก

เครื่องกลึงซีเอ็นซีแบบ Slant Bed พร้อมเซอร์โว Turret และ Tailstock มีส่วนประกอบหลักดังต่อไปนี้

อุปกรณ์มาตรฐาน

อุปกรณ์เสริมต่อไปนี้มาพร้อมกับเครื่องกลึงซีเอ็นซีแบบ Slant Bed พร้อมด้วย Servo Turret และ Tailstock

โครงสร้างเครื่องจักรและคุณสมบัติที่สำคัญ

เครื่องกลึงซีเอ็นซีแบบ Slant Bed พร้อมเซอร์โว Turret และ Tailstock รวมเอาคุณสมบัติด้านโครงสร้างและประสิทธิภาพดังต่อไปนี้

· เบด: การออกแบบเบดเอียง 30 องศาเพื่อความแข็งแกร่งและการไหลของเศษที่มีประสิทธิภาพ

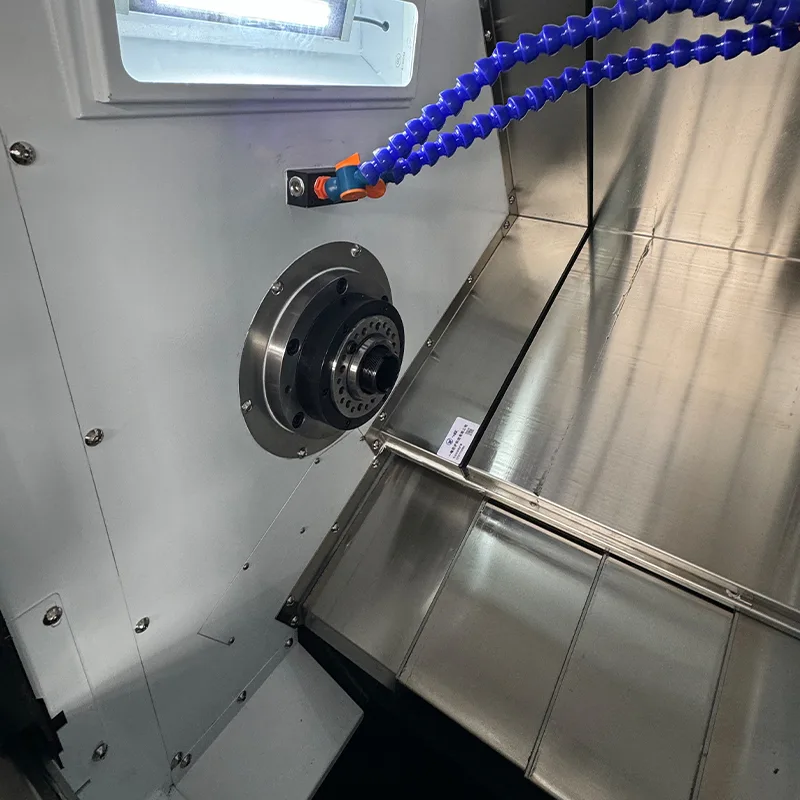

· แกนหมุน: ชุดแกนหมุนที่มีความแม่นยำของตลับพร้อมตลับลูกปืน NSK ของญี่ปุ่น แกนหมุนรุ่น A2-5 มีเส้นผ่านศูนย์กลาง 170 มม. ช่วงความเร็ว 0-5,000 รอบต่อนาที

· Guideways: คู่มือลูกกลิ้งเชิงเส้น THK 30 มม. ของญี่ปุ่น แกน X พร้อมบล็อกมาตรฐาน 4 บล็อก แกน Z พร้อมบล็อกขยาย 4 บล็อก

· บอลสกรู: บอลสกรู THK ของญี่ปุ่น 32 มม. งานละเอียด พร้อมระยะพิทช์ 10 มม. สำหรับทั้งแกน X และ Z

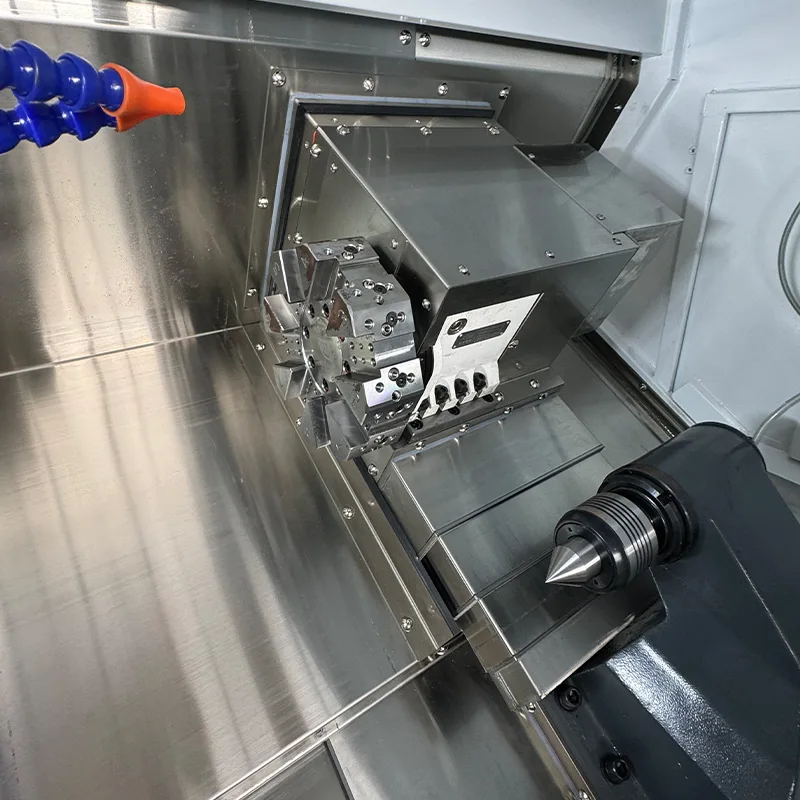

· เครื่องมือ: ป้อมปืนเซอร์โว 63 ตัวสำหรับการเปลี่ยนเครื่องมืออัตโนมัติ

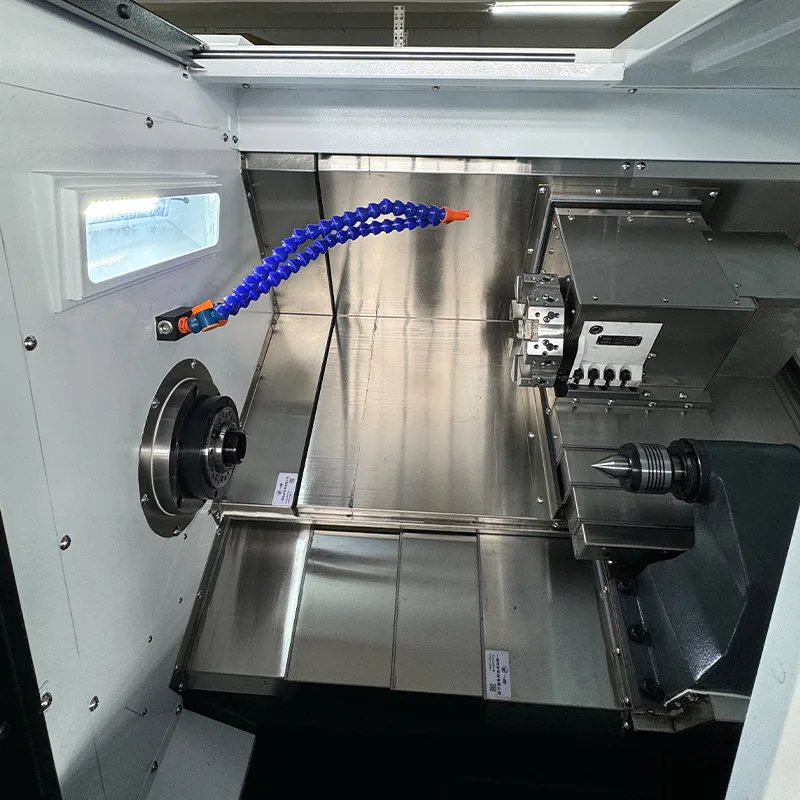

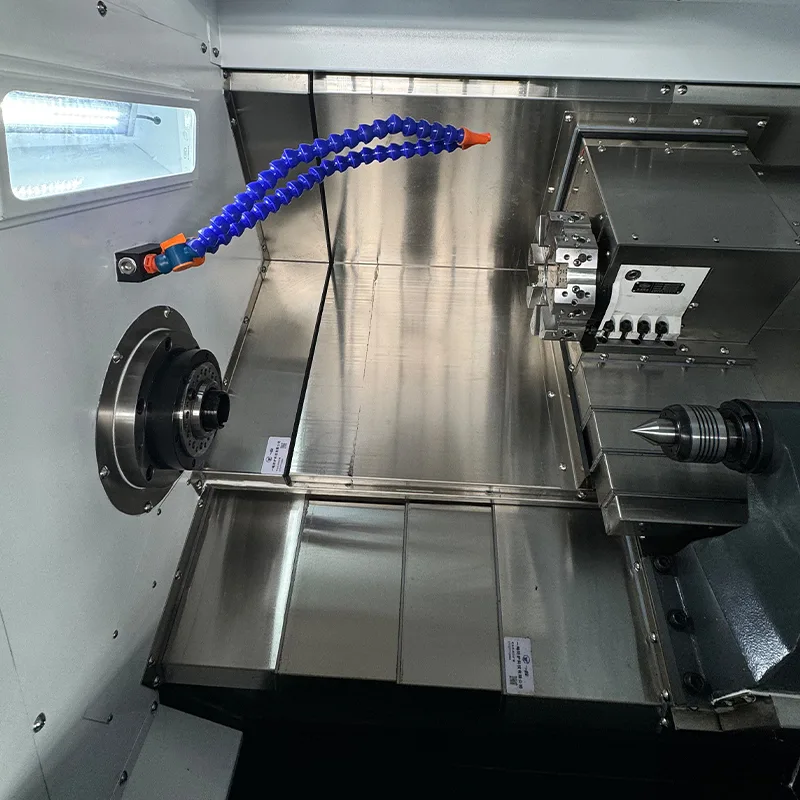

· Tailstock: ส่วนท้ายเชิงเส้นพร้อมระบบขับเคลื่อนไฮดรอลิก ระยะเคลื่อนตัวท้าย 500 มม. หางเทเปอร์ MT4.

· การเชื่อมต่อมอเตอร์: มอเตอร์หลักพร้อมระบบขับเคลื่อนด้วยสายพาน มอเตอร์ X และ Z พร้อมระบบขับเคลื่อนโดยตรง

ข้อมูลการสั่งซื้อ

รายละเอียดราคาและการสั่งซื้อต่อไปนี้ใช้กับเครื่องกลึงซีเอ็นซีแบบ Slant Bed พร้อมเซอร์โว Turret และ Tailstock

· ชื่อผลิตภัณฑ์: เครื่องกลึง CNC แบบเตียงเอียง (แบบป้อมปืนเครื่องมือ)

· รุ่น: YL-45L

· เงื่อนไขการชำระเงิน: เงินมัดจำ 30% ยอดคงเหลือก่อนจัดส่ง

· การรับประกัน: 1 ปีสำหรับชิ้นส่วน (ไม่รวมความเสียหายจากฝีมือมนุษย์)

· ภาษี: รวมภาษีมูลค่าเพิ่ม 13% แล้ว

· ค่าขนส่ง: รวมแล้ว

คำถามที่พบบ่อย

ระบบควบคุมของเครื่องกลึงซีเอ็นซีแบบเอียงนี้คืออะไร?

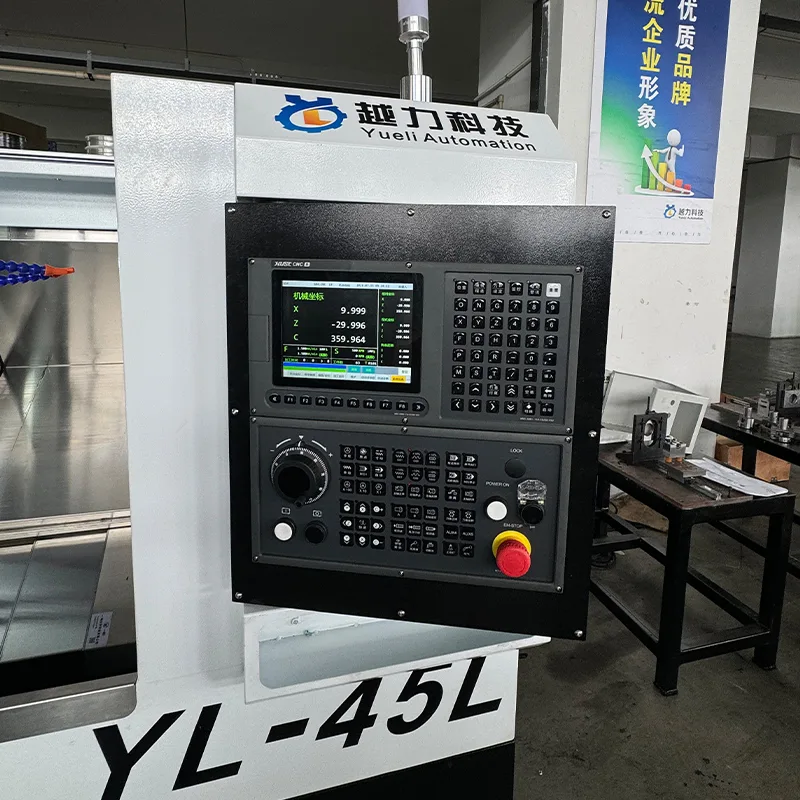

เครื่องกลึงซีเอ็นซีแบบเอียงเบดใช้ระบบซีเอ็นซี FANUC Oi-TF PLUS (5) พร้อมเซอร์โวมอเตอร์และไดรฟ์ของ FANUC สำหรับแกน X และ Z

การเคลื่อนที่ของแกน X และ Z ของเครื่องนี้เป็นเท่าใด

การเคลื่อนที่ของแกน X คือ 200 มม. และการเคลื่อนที่ของแกน Z คือ 460 มม. ความเร็วของแกนหมุนและกำลังมอเตอร์ของแกนหมุนคือเท่าใด

ช่วงความเร็วแกนหมุนคือ 0 ถึง 5,000 RPM และกำลังมอเตอร์แกนหมุนคือ 7.5KW จาก Huahong

เครื่องจักรนี้มีเตียงและเครื่องมือประเภทใด?

เครื่องจักรมีเตียงเอียง 30 องศา พร้อมป้อมปืนเซอร์โว 63 องศาสำหรับการเปลี่ยนเครื่องมืออัตโนมัติ

ข้อมูลจำเพาะของรางนำและบอลสกรูมีอะไรบ้าง

แกน X และ Z ใช้บอลสกรูที่มีความแม่นยำ 32 มม. และรางลูกกลิ้งเชิงเส้นที่มีความแม่นยำ 30 มม. จาก THK ของญี่ปุ่นทั้งคู่

เครื่องกลึง CNC รุ่นนี้มีน้ำหนักและขนาดเท่าไร?

ขนาดเครื่อง 1875×1021×1263 มม. และน้ำหนักประมาณ 1.8 ตัน

ตัวเครื่องมี tailstock ประเภทใด?

เครื่องจักรมีแกนนำเชิงเส้นตรงพร้อมระบบขับเคลื่อนไฮดรอลิก ระยะการเคลื่อนที่ของส่วนท้ายคือ 500 มม. และส่วนเรียวของส่วนท้ายคือ MT4
