เครื่องมัดรวม

ลูกค้า

เรซา

ใบเสนอราคาเลขที่

YL2025091101

ติดต่อ

เรซา

วันที่เสนอราคา

11-9-2025

ซีซี.

ความถูกต้องของใบเสนอราคา

30 วัน

โทร

เวลาการส่งมอบ

20 วันหลังจากได้รับเงินมัดจำ

ราคา

0640 (รวมหัวกำลังเครื่องตัดฟลายและป้อมปืนเครื่องมือสี่เหลี่ยม)

42000หยวนหยวน

การชำระเงิน

T / T.30% เงินฝาก 70% การชำระเงินก่อนส่งมอบ

การรับประกัน

หนึ่งปี.

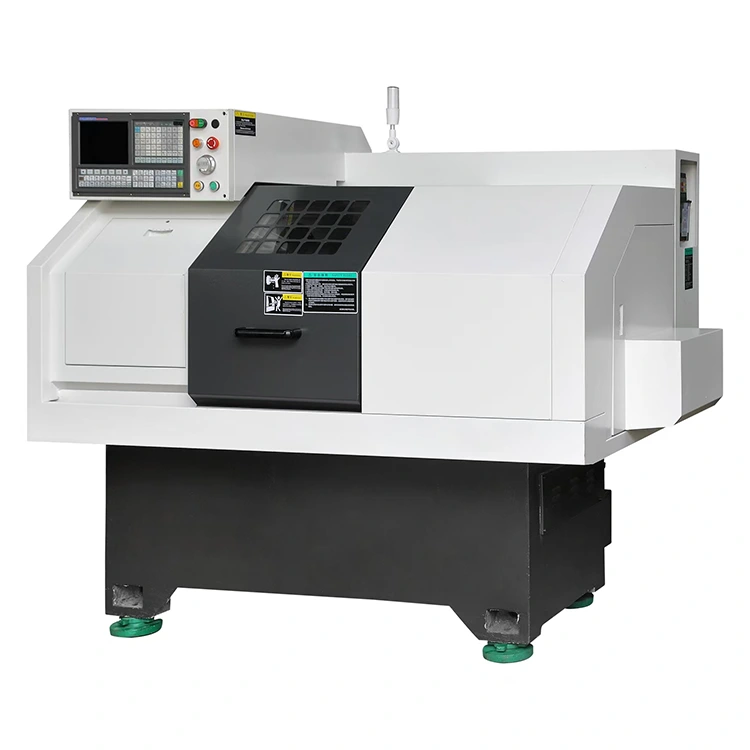

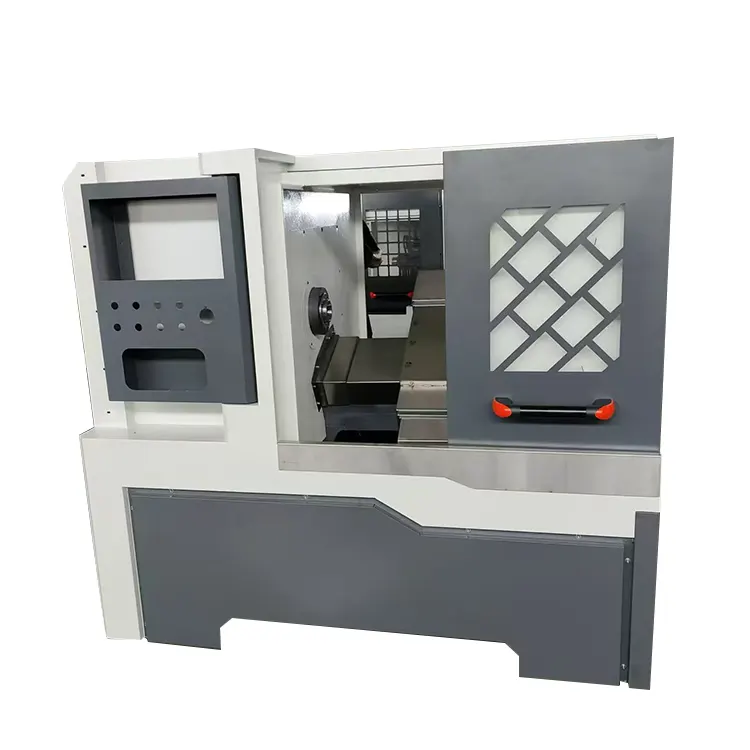

รูปถ่าย

 ชื่อ

 ข้อมูลจำเพาะ

ความสามารถในการประมวลผล

เส้นผ่านศูนย์กลางแกว่งสูงสุดเหนือเตียง (มม.)

280

เส้นผ่านศูนย์กลางวงสวิงสูงสุดเหนือแคร่ (Φ/มม.)

f160

ความยาวการกลึงสูงสุด (Φ/มม.)

280

เส้นผ่านศูนย์กลางการกลึงสูงสุด (Φ/มม.)

280

เส้นผ่านศูนย์กลางรูทะลุสูงสุดสำหรับสต็อกแท่ง (Φ/มม.)

42

แกนหมุน

ประเภทแกนหมุน (GB 5900.1)

ก2-5

 ความเรียวของรูซับแกนหมุน

21°

GB21°

เส้นผ่านศูนย์กลางรูทะลุแกนหมุน (Φ/มม.)

49

 เส้นผ่านศูนย์กลางรูเจาะของคานแกนหมุน

41.5

ด้ายคานแกนหมุน

M48×1.5

ช่วงความเร็วแกนหมุน (รอบ / นาที)

0-3000(4000)

การกำหนดค่ามาตรฐาน: 0-3000 (อุปกรณ์เสริม: 4000)

 โหมดการเปลี่ยนเกียร์ของแกนหมุน

32

แกนหมุนอิสระ: 3 หน้า, 2 หลัง

กำลังมอเตอร์หลัก (พิกัดต่อเนื่อง) (kW)

4

กำลังมอเตอร์หลัก (ค่าสูงสุดทันที) (kW)

4

ความเร็วการเคลื่อนที่อย่างรวดเร็วของแกน X (ม./นาที)

15

ความเร็วการเคลื่อนที่อย่างรวดเร็วของแกน Z (ม./นาที)

15

แรงบิดเซอร์โวมอเตอร์แกน X (N·m)

110/6.4

แรงบิดเซอร์โวมอเตอร์แกน Z (N·m)

110/6.4

จังหวะแกน X (มม.)

640

จังหวะแกน Z (มม.)

280

วิธีการเชื่อมต่อมอเตอร์แกน X และแกน Z

 ข้อต่อตรง

guideway แกน Z

Z-30-640

บอลสกรูแกน Z 30-640 ชนิดเหลี่ยม

X-หลังจาก

X-30-540

บอลสกรู แกน X 30-540 แบบเหลี่ยม

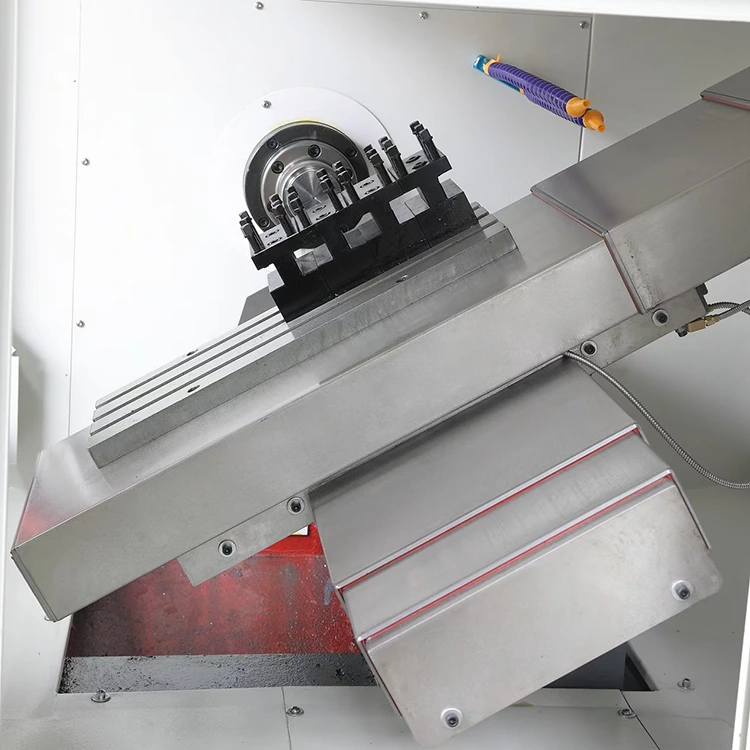

 ประเภทไกด์เวย์

(30FZS)

รางนำเชิงเส้นตรง (30FZS)

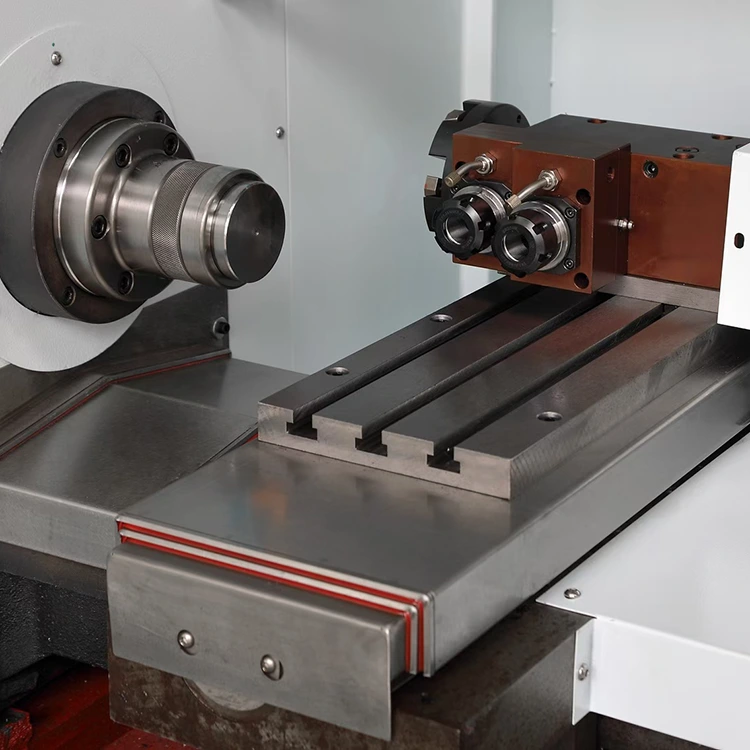

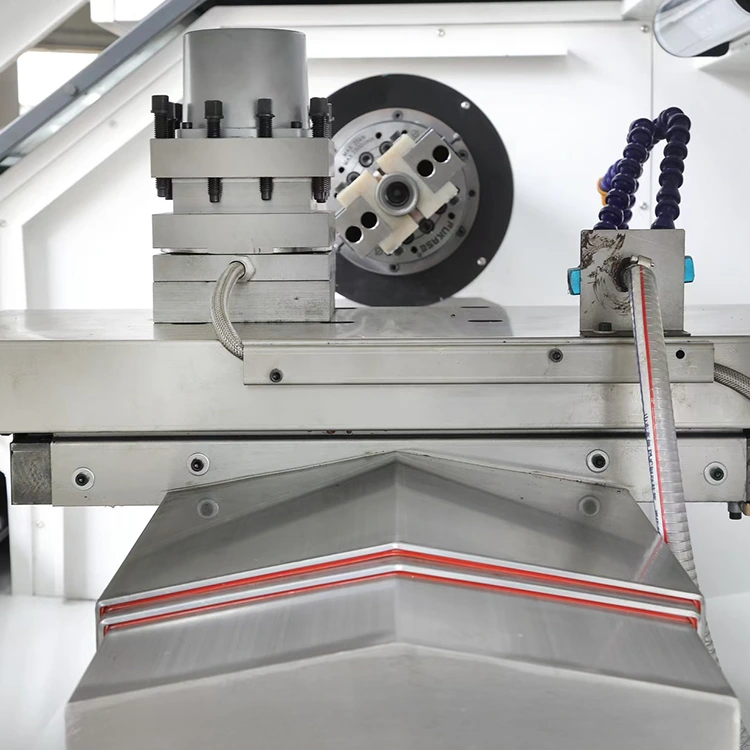

ป้อมปืนเครื่องมือ

 ประเภทป้อมปืนเครื่องมือ

6125

 จำนวนสถานีเครื่องมือ

(มม.)

ขนาดเครื่องมือ(มิลลิเมตร)

20*20

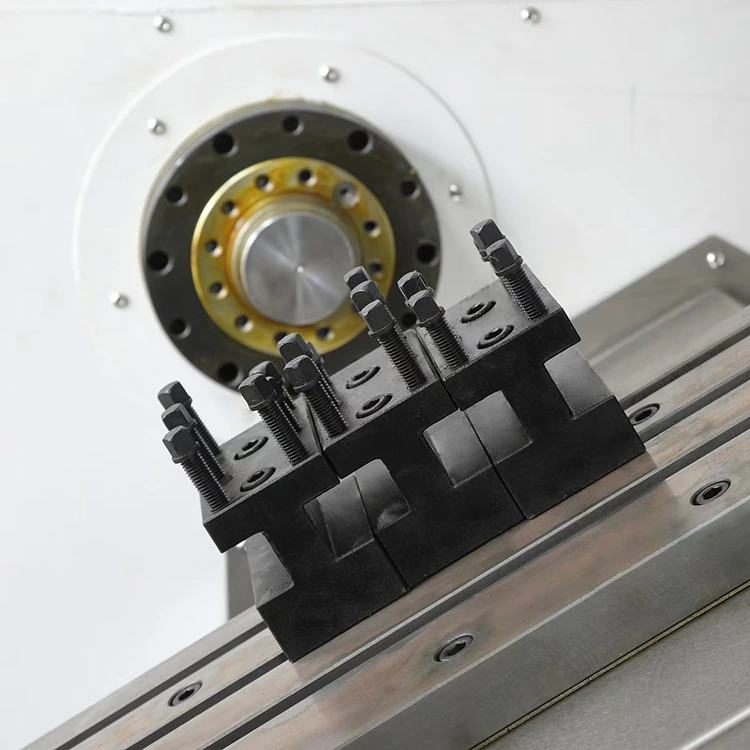

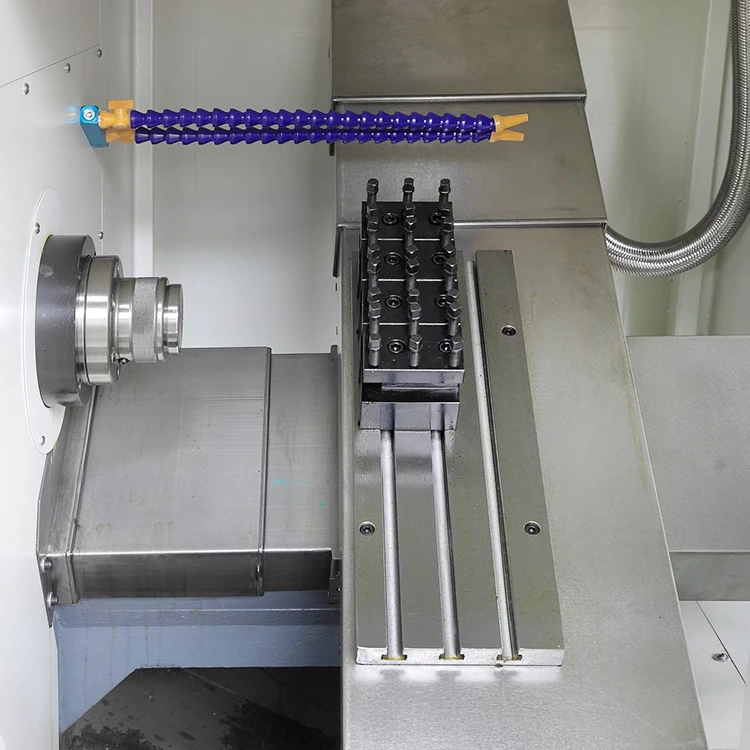

โพสต์เครื่องมือคงที่ (20 × 20)

มัด

ระยะชักมาตรฐานแกน X

2400มม

ความเร็วสูงสุดของแกน X

1.5 มม./วินาที

ระยะชักมาตรฐานแกน Y

650มม

ความเร็วสูงสุดของแกน Y

1 เมตร/วินาที

ระยะชักมาตรฐานแกน Z

1,000มม

ความเร็วสูงสุดของแกน Z

1.5 ม./วินาที

 ความสูงของถาดจากพื้น

1100มม

 ขนาดถาด

550*350มม

 จำนวนถาด

2

2 รูป

 วัสดุมัด

เหล็ก

 ปลายด้ามจับ

，

การหนีบแบบใช้ลม  การหมุนแบบใช้ลม

 โหมดการส่งข้อมูล

รางนำทางเชิงเส้นพร้อมชั้นวางรางเอียง

 แรงดันไฟฟ้าขาเข้า

220V

 แรงดันอากาศเข้า

0.5-0.8 ต่อปี

แหล่งจ่ายไฟ

 จัดอันดับพลังงานทั้งหมด

9KW

 จัดอันดับปัจจุบันทั้งหมด

20เอ

ข้อมูลจำเพาะ

 น้ำหนักเครื่อง

900กก

ขนาดเครื่อง (ยาว×กว้าง×สูง)

1650×1250×1600มม

อื่น

 วิธีการหนีบ

เส้นผ่านศูนย์กลางของหัวจับ (อุปกรณ์เสริม)

 กำลังปั๊มน้ำ

380V/90w

บอลสกรู รุ่น (แกน X)

2508

บอลสกรูรุ่น (แกน z)

3208

ประเภทสายพานลำเลียงชิป (ซื้อเพิ่มเติม)

ฟิลด์เครื่องจักร

 ชิ้นส่วนรถยนต์รถจักรยานยนต์และอุปกรณ์ฮาร์ดแวร์
