เครื่องกลึงซีเอ็นซีเอียงเบดพร้อมป้อมปืนเซอร์โวและหางท้ายไฮดรอลิก

เครื่องกลึงซีเอ็นซีเอียงเบดพร้อมป้อมปืนเซอร์โวและหางไฮดรอลิก (รุ่น YL-46K) เป็นเครื่องกลึงที่มีความแม่นยำซึ่งผลิตโดย Quanzhou Yueli Automation Equipment Co., Ltd. การออกแบบเบดเอียง 30 องศาให้ความแข็งแกร่งและการกำจัดเศษที่มีประสิทธิภาพในระหว่างการตัดเฉือนหนัก ติดตั้งระบบ CNC FANUC Oi-TF PLUS (5) และบอลสกรู THK 32 มม. ของญี่ปุ่น และรางลูกกลิ้งเชิงเส้น 30 มม. ทำให้เครื่องจักรมีความแม่นยำสม่ำเสมอและมีเสถียรภาพในระยะยาว มอเตอร์แกนหมุน Huahong 7.5KW มีช่วงความเร็ว 0 ถึง 5,000 รอบต่อนาที ส่วนท้ายแบบไฮดรอลิกที่มีเทเปอร์ MT4 และระยะเคลื่อนที่ 500 มม. รองรับการจับยึดชิ้นงานได้อย่างมั่นคง ในขณะที่ป้อมปืนเซอร์โว 63 ช่วยให้สามารถเปลี่ยนเครื่องมือได้อัตโนมัติเพื่อปรับปรุงประสิทธิภาพการผลิต

คุณสมบัติหลัก

เครื่องกลึง CNC Slant Bed พร้อมป้อมปืนเซอร์โวและแท่นท้ายแบบไฮดรอลิกมีคุณสมบัติหลักดังต่อไปนี้

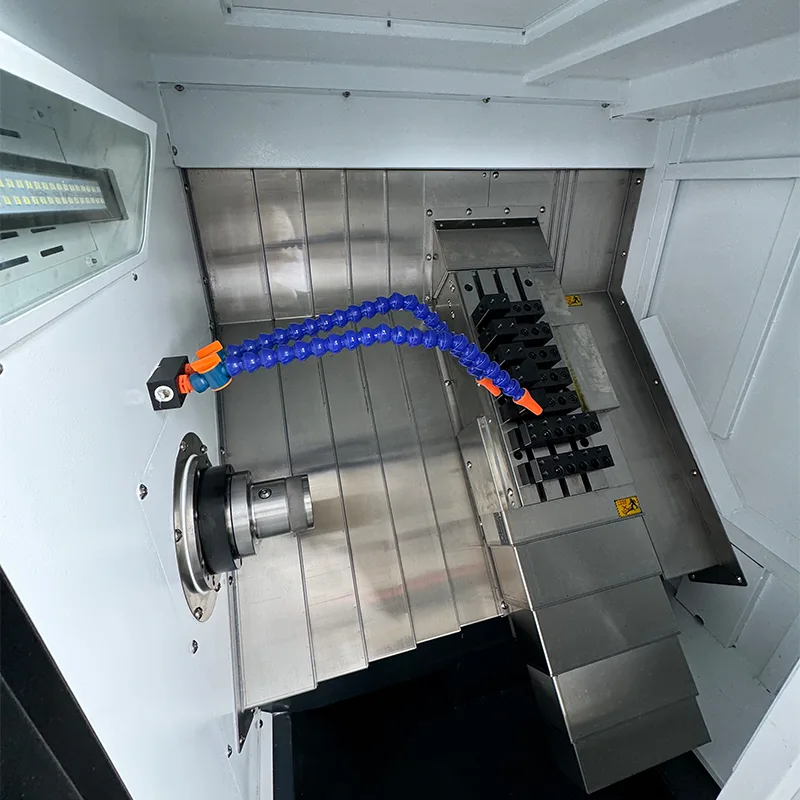

· การออกแบบเตียงเอียง: เตียงเอียง 30 องศาเพื่อเพิ่มความแข็งแกร่งและการไหลของเศษที่มีประสิทธิภาพระหว่างการตัดเฉือน

· สปินเดิลที่มีความแม่นยำสูง: ชุดสปินเดิลที่มีความแม่นยำสูงชนิดตลับพร้อมตลับลูกปืน NSK ของญี่ปุ่น แกนหมุนรุ่น A2-5 มีเส้นผ่านศูนย์กลาง 170 มม.

· Guideways ระดับพรีเมียม: คู่มือลูกกลิ้งเชิงเส้น THK 30 มม. ของญี่ปุ่น แกน X พร้อมบล็อกมาตรฐาน 4 บล็อก แกน Z พร้อมบล็อกขยาย 4 บล็อก

· บอลสกรูแบบแม่นยำ: บอลสกรู THK 32 มม. ของญี่ปุ่นที่มีระยะพิทช์ 10 มม. สำหรับทั้งแกน X และ Z

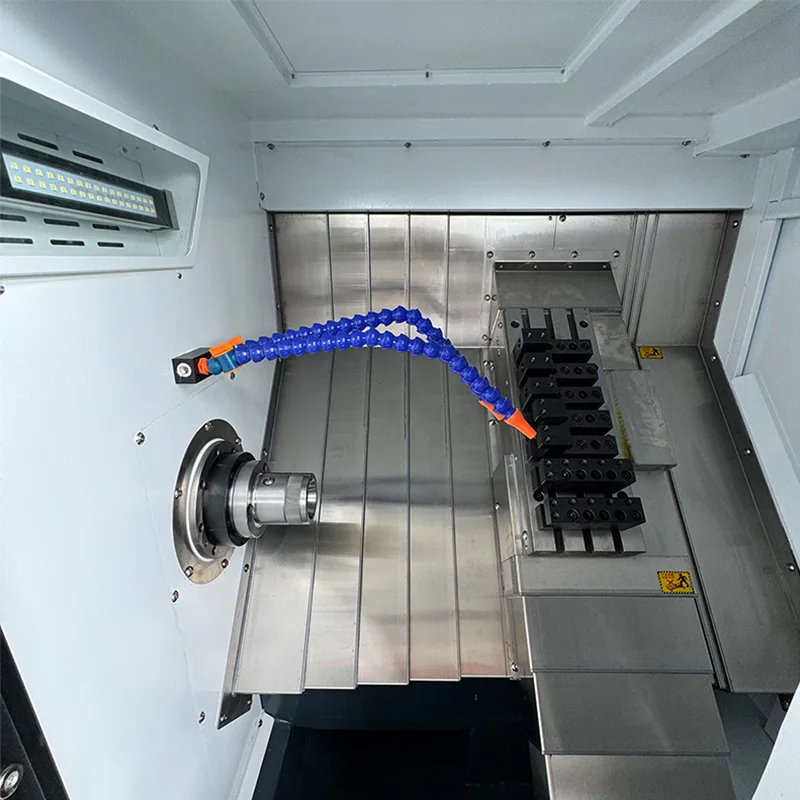

· ป้อมปืนเซอร์โว: ป้อมปืนเซอร์โว 63 ตัวเพื่อการจัดทำดัชนีเครื่องมือที่รวดเร็วและแม่นยำ

· Tailstock ไฮดรอลิก: Tailstock นำทางเชิงเส้นพร้อมระบบขับเคลื่อนไฮดรอลิก ระยะยุบตัวของท้ายรถ 500 มม. พร้อมเทเปอร์ MT4

· ระบบขับเคลื่อนมอเตอร์: มอเตอร์สปินเดิลหลักพร้อมระบบขับเคลื่อนด้วยสายพาน เซอร์โวมอเตอร์ X และ Z พร้อมการเชื่อมต่อไดรฟ์โดยตรง

ข้อมูลจำเพาะทางเทคนิค

ตารางต่อไปนี้แสดงรายการพารามิเตอร์ทางเทคนิคที่สมบูรณ์ของเครื่องกลึง CNC Slant Bed พร้อมเซอร์โวเทอร์เรตและหางท้ายแบบไฮดรอลิก

การกำหนดค่าเครื่อง

เครื่องกลึง CNC Slant Bed พร้อมป้อมปืนเซอร์โวและแท่นท้ายแบบไฮดรอลิกถูกสร้างขึ้นด้วยส่วนประกอบและแบรนด์หลักๆ ดังต่อไปนี้

· ระบบ CNC: FANUC Oi-TF PLUS (5) พร้อมเซอร์โวมอเตอร์และไดรฟ์ FANUC X/Z

· มอเตอร์แกนหมุน: หัวหง 7.5KW.

· บอลสกรู: บอลสกรู งานละเอียด THK 32 มม. ของญี่ปุ่น

· คู่มือลูกกลิ้งเชิงเส้น: คู่มือลูกกลิ้งความแม่นยำ THK 30 มม. ของญี่ปุ่น

· ชุดแกนหมุน: ชนิดตลับที่มีความแม่นยำพร้อมตลับลูกปืน NSK ของญี่ปุ่น

· กระบอกโรตารีไฮดรอลิก: ไต้หวัน

· สถานีไฮโดรลิก: ไต้หวัน

· หัวกำลัง: 3 สถานี, 11.4N.

· ปั๊มน้ำหล่อเย็น: 750W.

อุปกรณ์มาตรฐาน

เครื่องกลึง CNC Slant Bed พร้อมป้อมปืนเซอร์โวและแท่นท้ายไฮดรอลิกแต่ละเครื่องมาพร้อมกับอุปกรณ์เสริมดังต่อไปนี้

· ปลอกรัดสปริงสำหรับจับยึดวัสดุ – รวม 1 ชิ้น

· ที่จับเครื่องมือกลึง – 3 ชิ้น

· ที่จับเครื่องมือเจาะ – 2 ชิ้น

· แถบเครื่องมือเจาะ – แถบต่อขยาย ER20A จำนวน 2 ชิ้น

· คลองเลื่อย ประแจหกเหลี่ยม – 1 คลองเลื่อย

การใช้งานและข้อดี

เครื่องกลึง CNC แบบแท่นเอียงพร้อมป้อมปืนเซอร์โวและแท่นท้ายแบบไฮดรอลิก เหมาะสำหรับงานกลึงที่หลากหลาย

· ความสามารถในการแปรรูป: เส้นผ่านศูนย์กลางการหมุนสูงสุด 375 มม. ความยาวในการตัดสูงสุด 380 มม. พร้อมหัวจับ จับวัสดุได้หลากหลาย เช่น เหล็ก สแตนเลส และโลหะที่ไม่ใช่เหล็ก

· ประสิทธิภาพการผลิต: ป้อมปืนเซอร์โว 63 ตัวช่วยให้จัดทำดัชนีเครื่องมือได้อย่างรวดเร็ว ลดเวลาการตั้งค่า และเพิ่มปริมาณงานสำหรับการผลิตเป็นชุด

· ความแม่นยำและความเสถียร: ไกด์เวย์และบอลสกรูของ THK ของญี่ปุ่น รวมกับการควบคุม CNC ของ FANUC ช่วยให้มั่นใจในความแม่นยำและความสามารถในการทำซ้ำที่สม่ำเสมอ

· ส่วนรองรับชิ้นงาน: ส่วนท้ายไฮดรอลิกที่มีระยะเคลื่อนที่ 500 มม. และเทเปอร์ MT4 ให้การหนีบที่ปลอดภัยสำหรับชิ้นงานที่ยาวขึ้น

· โครงสร้างที่แข็งแกร่ง:เตียงเอียง 30 องศาพร้อมรางลูกกลิ้งสำหรับงานหนักรองรับการตัดหนักอย่างมั่นคง

การผลิตและการประกันคุณภาพ

เครื่องกลึงซีเอ็นซีเอียงเบดพร้อมป้อมปืนเซอร์โวและแท่นท้ายไฮดรอลิกผลิตภายใต้มาตรฐานการควบคุมคุณภาพที่เข้มงวด

· ส่วนประกอบสำคัญทั้งหมดได้มาจากแบรนด์ที่มีชื่อเสียง ได้แก่ FANUC, Japan THK, Japan NSK และ Huahong

· กระบวนการประกอบที่แม่นยำสำหรับบอลสกรู ลิเนียร์ไกด์ และชุดประกอบสปินเดิล

· การตรวจสอบและการทดสอบอย่างเข้มงวดก่อนส่งมอบเพื่อให้มั่นใจถึงความแม่นยำและความน่าเชื่อถือของเครื่องจักร

· ได้รับการสนับสนุนจากประสบการณ์การผลิตมากกว่าสิบปีและการสนับสนุนด้านเทคนิคอย่างมืออาชีพ

คำถามที่พบบ่อย

เครื่องกลึงเตียงเอียงนี้ใช้ระบบ CNC อะไร

เครื่องใช้ระบบ CNC FANUC Oi-TF PLUS (5) พร้อมเซอร์โวมอเตอร์ FANUC และไดรฟ์สำหรับแกน X และ Z

การเคลื่อนที่ของแกนของเครื่องกลึง CNC นี้เป็นอย่างไร?

การเคลื่อนที่ของแกน X คือ 200 มม. และการเคลื่อนที่ของแกน Z คือ 460 มม.

ความเร็วแกนหมุนและกำลังมอเตอร์เป็นเท่าใด

ความเร็วแกนหมุนอยู่ระหว่าง 0 ถึง 5,000 รอบต่อนาที ขับเคลื่อนด้วยมอเตอร์แกนหมุน Huahong ขนาด 7.5KW

ไกด์เวย์และบอลสกรูชนิดใดที่ใช้?

เครื่องใช้บอลสกรูความแม่นยำ THK 32 มม. ของญี่ปุ่นและไกด์ลูกกลิ้งเชิงเส้นความแม่นยำ 30 มม.

น้ำหนักเครื่องและขนาดโดยรวมคือเท่าไร?

ขนาดเครื่องคือ 1875×1021×1263 มม. และน้ำหนักประมาณ 1.8 ตัน
