เครื่องมือกล่อม

หมายเลขซีเรียล

โครงการ

หน่วย

ข้อมูลจำเพาะ (ขนาด)

 ข้อสังเกต

1

ขนาดของเคาน์เตอร์กระดานลาก

มม.

300*260

2

การเดินทางแกน z

มม.

460

3

การเดินทาง x-axis

มม.

200

4

การหมุนสูงสุด

มม.

450

5

ระยะทางจากกึ่งกลางของเพลาหลักไปยังพื้นผิวโต๊ะของแผ่นลาก

มม.

63

6

ระยะทางจากพื้นดินถึงกึ่งกลางของเพลาหลัก

มม.

1050

7

ความยาวการประมวลผลสูงสุด

มม.

380 (รวมถึงชัค)

ใช้ Servo Turret Servo LQ63/80-220-8T เป็นตัวอย่าง

8

เส้นผ่านศูนย์กลางการเลี้ยวสูงสุด

มม.

375

9

โมเดลแกนหมุน (เส้นผ่านศูนย์กลางแกน)

มม.

A2-5 (170)

10

ความเร็วแกนหมุน

รอบต่อนาที

0-5000

11

ข้อมูลจำเพาะของสกรูบอล X.Z

32*10/32*10

12

ข้อมูลจำเพาะของ X Guide Rail

30 ลูกกลิ้ง

4 ตัวเลื่อนตามปกติ

13

Z Guide Rail Specification

30 ลูกกลิ้ง

ความยาวของตัวเลื่อน 4 ตัว

14

วิธีการเชื่อมต่อของมอเตอร์ X.Z หลัก

ซิงค์เทป / การเชื่อมต่อโดยตรง / การเชื่อมต่อโดยตรง

15

X.Z หน้าแปลนมอเตอร์/หยุด

มม.

130/110

16

ขนาดของเครื่องออพติคอล (ความยาวความกว้างความสูง)

มม.

1875*1021*1263

17

น้ำหนัก

 ตัน

ประมาณ 1.8t

ไม่มีแกนหมุนด้านในและด้านนอก

18

วิธีการโหลดมีด

63 Servo Turret

19

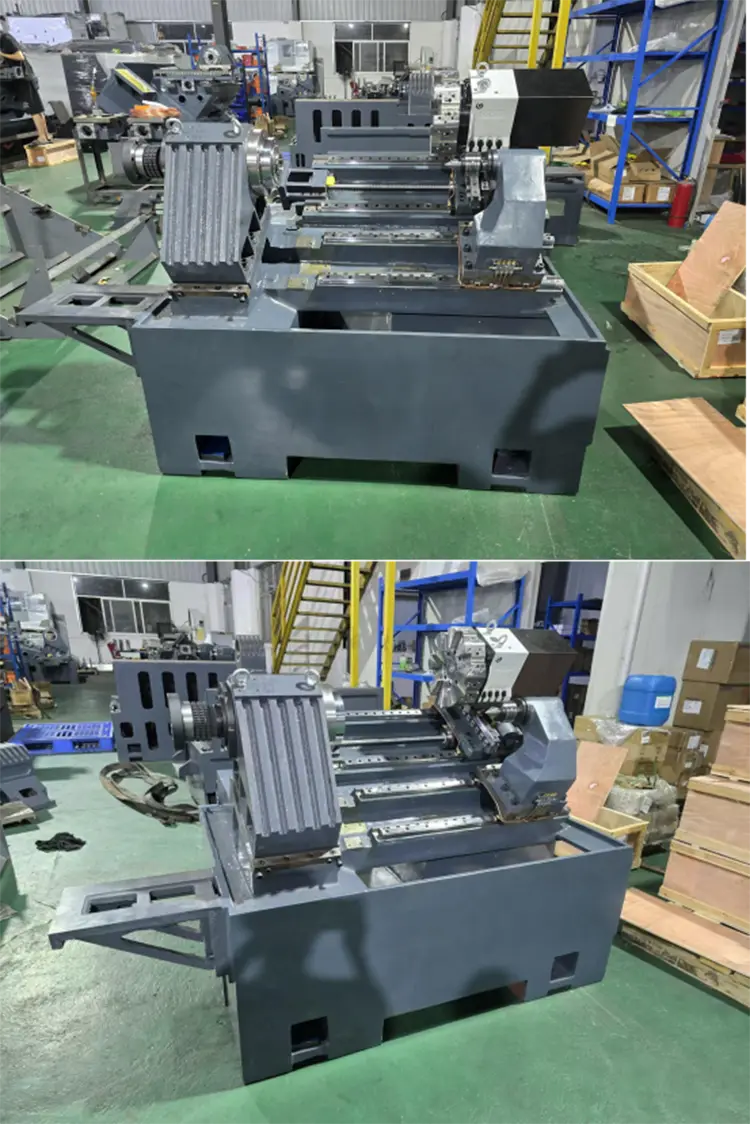

รูปแบบและความลาดชันของเตียง

เตียงเอียงที่ 30 องศา

20

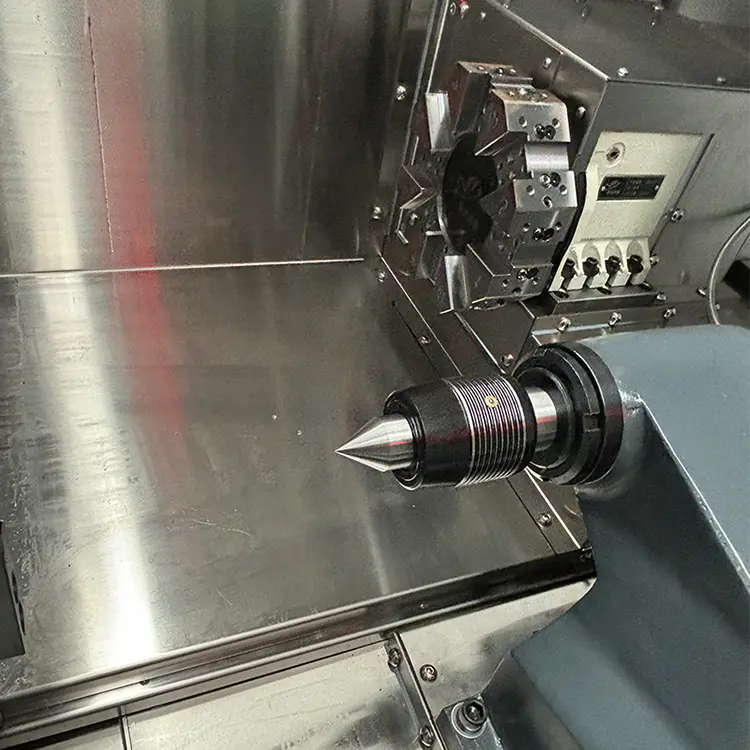

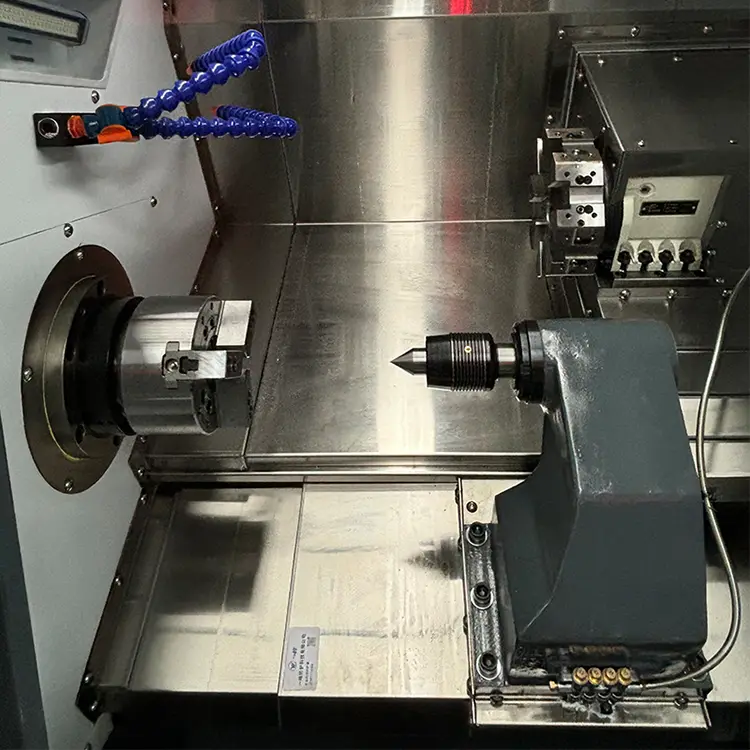

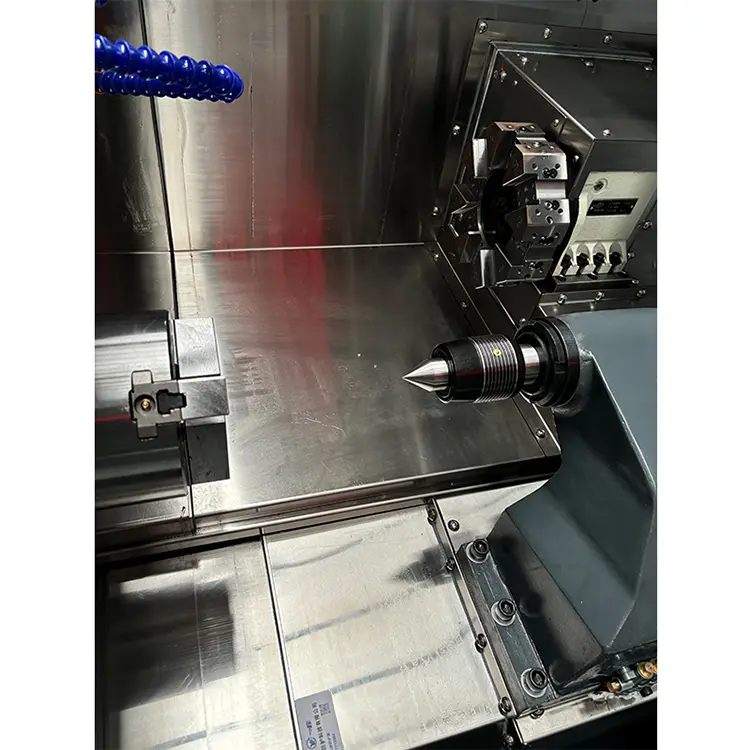

ที่นั่งก้อย

เบาะหางลวด

21

วิธีการขับเคลื่อน tailseat

 ฟีดดรอลิก

22

กำหนดการเดินทาง

500

23

โมเดลหาง

นกกระจอก 4
