เชิงนามธรรม

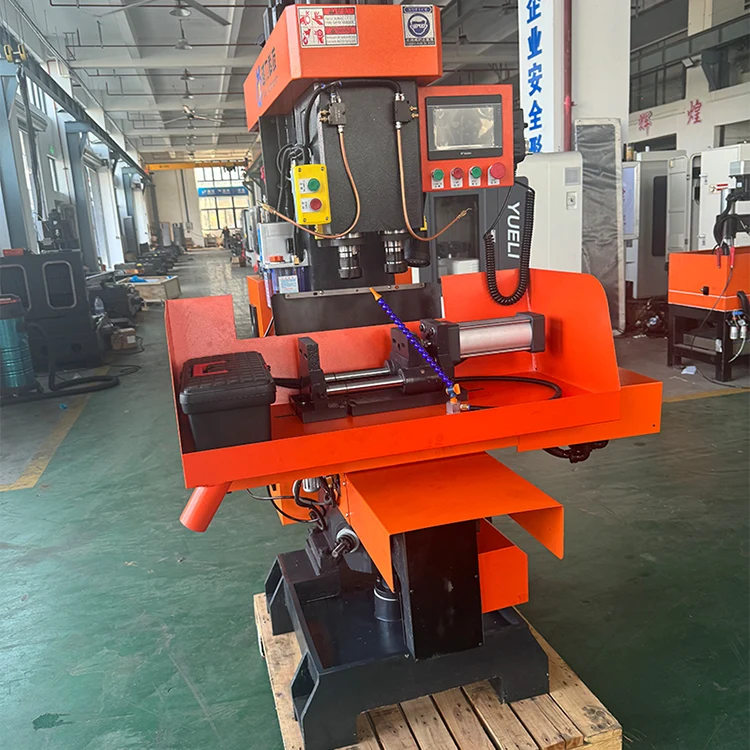

การผลิตที่มีความแม่นยำสมัยใหม่แสวงหาความสม่ำเสมอของขนาดที่สูงขึ้นอย่างต่อเนื่องและรอบการหนีบน้อยลงสำหรับชิ้นส่วนเครื่องจักรกลที่ซับซ้อนเครื่องผสมแกนคู่แนวตั้งรวมการควบคุมการเคลื่อนที่แบบหลายแกนและฟังก์ชันการตัดเฉือนแบบผสมไว้ภายในเฟรมเครื่องจักรเดียว ช่วยลดการเปลี่ยนตำแหน่งชิ้นงานซ้ำๆ ระหว่างดำเนินการผลิต เนื้อหานี้จะสำรวจลักษณะโครงสร้าง ความสามารถในการตัดเฉือนหลัก ประเภทชิ้นงานที่เหมาะสม ข้อควรพิจารณาในการปฏิบัติงาน และคำแนะนำในการตั้งค่าเชิงปฏิบัติสำหรับวิศวกรการผลิตและช่างเทคนิคในโรงงาน
สารบัญ — คลิกแต่ละรายการเพื่อข้ามไปยังส่วนที่เกี่ยวข้อง
1. เค้าโครงโครงสร้างและลอจิกการตัดเฉือนแบบรวม
เครื่องมือกลแบบดั้งเดิมมักจะแยกกระบวนการกลึง การกัด และการเจาะออกจากอุปกรณ์อิสระ ชิ้นงานจะต้องถูกถอดออก จัดตำแหน่งใหม่ และจับยึดหลายครั้งเมื่อจำเป็นต้องมีการตัดเฉือนที่มีคุณลักษณะหลากหลาย แต่ละขั้นตอนการจับยึดใหม่อาจทำให้เกิดการเบี่ยงเบนตำแหน่งและขยายรอบการประมวลผลโดยรวมเครื่องผสมแกนคู่แนวตั้งนำการดำเนินการตัดที่แตกต่างกันมาไว้ในขอบเขตการทำงานเดียว ทำให้สามารถตัดเฉือนคุณสมบัติต่างๆ ได้สำเร็จโดยไม่ต้องมีการจัดการชิ้นส่วนซ้ำๆ
โครงสร้างเฟรมแนวตั้งให้ความแข็งแกร่งทางกลที่มั่นคงต่อแรงสั่นสะเทือนของแรงตัด แกนขับเคลื่อนเซอร์โวที่ประสานกันสองแกนรองรับการเคลื่อนที่แบบซิงโครไนซ์ระหว่างเส้นทางการตัดแบบคอมโพสิต กลไกการเปลี่ยนเครื่องมือทำให้สามารถสลับระหว่างเครื่องมือตัดต่างๆ ได้ภายในรอบโปรแกรมเดียว ครอบคลุมถึงการกลึงโปรไฟล์ด้านนอก การกัดปาดหน้า การเจาะรู และการต๊าปสำหรับการติดตั้งชิ้นงานชิ้นเดียว ชุดควบคุม CNC ขั้นสูงตีความโปรแกรม G-code ที่ซับซ้อนเพื่อประสานความเร็วของแกนหมุน อัตราป้อน และการเคลื่อนที่ของแกนสองแกนพร้อมกัน
การเสริมแรงเฟรมเครื่องจักรและส่วนประกอบลดแรงสั่นสะเทือนจะช่วยลดเสียงสะท้อนที่เกิดขึ้นระหว่างการตัดที่มีภาระหนัก การออกแบบทางกลดังกล่าวช่วยรักษาความแม่นยำของตำแหน่งให้คงที่แม้ภายใต้การดำเนินการผลิตเป็นเวลานานอย่างต่อเนื่อง ผู้ปฏิบัติงานสามารถโหลดช่องว่างของวัตถุดิบได้เพียงครั้งเดียวและเสร็จสิ้นคุณสมบัติทางเรขาคณิตส่วนใหญ่ที่จำเป็นก่อนที่จะขนถ่ายส่วนประกอบที่เสร็จแล้ว
- โครงแข็งแนวตั้งเพื่อประสิทธิภาพการป้องกันการสั่นสะเทือนที่ดีขึ้น
- แกนเซอร์โวซิงโครไนซ์คู่สำหรับวิถีการตัดแบบผสม
- การสลับเครื่องมือหลายเครื่องมืออัตโนมัติภายในรอบการหนีบหนึ่งรอบ
- การควบคุม CNC แบบครบวงจรสำหรับการโปรแกรมมัลติโมชั่นแบบประสานงาน
- ลดการถอดชิ้นส่วนและการจัดตำแหน่งชิ้นงานซ้ำให้เหลือน้อยที่สุด
- ขนาดกะทัดรัดเมื่อเทียบกับการใช้เครื่องจักรหลายเครื่องแยกกัน
2. ประสิทธิภาพหลักและข้อกำหนดทางเทคนิค
ความแม่นยำในการตัดเฉือน ช่วงระยะชัก และพารามิเตอร์ของสปินเดิลเป็นตัวกำหนดกำลังการผลิตจริงสำหรับเครื่องมือกลคอมโพสิต การเลือกอุปกรณ์ที่เหมาะสมจำเป็นต้องมีขีดจำกัดการเคลื่อนที่ของเครื่องจักร เอาต์พุตของสปินเดิล และความละเอียดของตำแหน่งที่ตรงกัน เพื่อกำหนดเป้าหมายขนาดชิ้นงานและความแข็งของวัสดุ พารามิเตอร์หลักกำหนดได้โดยตรงว่าส่วนประกอบประเภทใดที่สามารถดำเนินการให้เสร็จสิ้นภายในเวิร์กโฟลว์การตั้งค่าเดียว
ความแม่นยำของตำแหน่งและความแม่นยำของตำแหน่งซ้ำเป็นตัวบ่งชี้ที่สำคัญสำหรับความสอดคล้องของส่วนประกอบเป็นชุด คู่ลิเนียร์ไกด์และตัวเข้ารหัสความละเอียดสูงรองรับการเคลื่อนที่ของแกนที่มั่นคง ชุดสปินเดิลให้แรงบิดเพียงพอสำหรับการตัดโลหะกับโลหะผสมเหล็ก สแตนเลส อลูมิเนียม และวัสดุทางวิศวกรรมทั่วไปอื่นๆ ระบบย่อยเสริมประกอบด้วยกลไกการกำจัดเศษ การหมุนเวียนการหล่อลื่น และการส่งของเหลวหล่อเย็นเพื่อรักษาการปฏิบัติงานในโรงงานอย่างต่อเนื่อง
| รายการประสิทธิภาพ | ช่วงพารามิเตอร์ทั่วไป | ค่าฟังก์ชั่น |
|---|---|---|
| การกำหนดค่าแกนหลัก | แกนเซอร์โวแรงบิดสูง | จัดการกับงานตัดหนักที่เป็นวัสดุแข็ง |
| ความแม่นยำของตำแหน่งแกน | ความคลาดเคลื่อนระดับไมครอน | รับประกันเอาต์พุตมิติที่สม่ำเสมอสำหรับแบตช์ |
| ขนาดชิ้นงานสูงสุด | ปรับแต่งได้ตามรุ่นเฟรม | ปรับให้เข้ากับข้อกำหนดขนาดช่องว่างที่แตกต่างกัน |
| ความจุเครื่องมืออัตโนมัติ | สถานีเครื่องมือหลายแห่ง | ตระหนักถึงการสลับเครื่องมือแบบผสมโดยอัตโนมัติ |
| การทำความเย็นและการหล่อลื่น | ระบบจ่ายของเหลวหมุนเวียน | ลดการสึกหรอของเครื่องมือและควบคุมอุณหภูมิบริเวณการตัด |
| ระบบควบคุม | คอนโทรลเลอร์ CNC แบบพิเศษ | รองรับการคอมไพล์โปรแกรมการตัดเฉือนแบบผสมที่ซับซ้อน |
3. ข้อดีสำหรับชิ้นงานที่มีความแม่นยำซับซ้อน
ชิ้นส่วนเครื่องจักรกลที่ซับซ้อนจำนวนมากประกอบด้วยพื้นผิวทรงกระบอกโคแอกเชียล ร่องที่หน้าปลาย กลุ่มรูแบบกระจาย และโปรไฟล์การกัดในเวลาเดียวกัน หากผลิตโดยใช้อุปกรณ์แยกกัน ข้อผิดพลาดในการวางตำแหน่งสะสมจะสะสมจากการดำเนินการจับยึดทุกครั้งเครื่องผสมแกนคู่แนวตั้งขจัดขั้นตอนการจับยึดระหว่างกลางส่วนใหญ่ และรักษาการอ้างอิง Datum แบบรวมสำหรับคุณสมบัติการตัดเฉือนทั้งหมด
การจัดการชิ้นงานที่ลดลงยังช่วยลดความเสี่ยงของรอยขีดข่วนบนพื้นผิวหรือการเสียรูปที่เกิดจากแรงจับยึดซ้ำๆ สำหรับการผลิตเป็นชุด การอ้างอิง Datum ที่เสถียรช่วยลดความแปรผันของมิติโดยรวมของชิ้นส่วนสำเร็จรูปให้แคบลง วิศวกรสามารถรวบรวมโปรแกรมการประมวลผลที่สมบูรณ์ซึ่งครอบคลุมคุณสมบัติที่จำเป็นทั้งหมด ดังนั้นเครื่องจักรจึงดำเนินการตามลำดับทั้งหมดโดยอัตโนมัติหลังจากโหลดชิ้นงาน
เป็นที่น่าสังเกตว่าการตัดเฉือนคอมโพสิตไม่เหมาะกับทุกสถานการณ์ชิ้นงาน ช่องว่างหรือชิ้นส่วนที่มีขนาดใหญ่เกินไปซึ่งต้องดำเนินการขึ้นรูปพิเศษที่ไม่ได้มาตรฐานเป็นพิเศษอาจยังต้องมีการประมวลผลเพิ่มเติมในอุปกรณ์เสริม ช่างเทคนิคในโรงงานควรประเมินข้อกำหนดการวาดชิ้นส่วนก่อนที่จะยืนยันขั้นตอนการประมวลผล
4. สาขาการสมัครการผลิตทั่วไป
อุปกรณ์ที่มีความสามารถในการตัดเฉือนคอมโพสิตพบว่ามีการใช้งานอย่างกว้างขวางในภาคการผลิตที่มีความแม่นยำหลายภาคส่วน โรงผลิตชิ้นส่วนยานยนต์ใช้เครื่องจักรประเภทนี้ในการผลิตชิ้นส่วนที่มีลักษณะคล้ายเพลาและดุมที่ซับซ้อน ซึ่งผสมผสานคุณสมบัติทางเรขาคณิตแบบหมุนและระนาบเข้าด้วยกัน โรงงานเครื่องจักรทั่วไปดำเนินการกับตัววาล์ว อุปกรณ์เชื่อมต่อ และอุปกรณ์เสริมระบบส่งกำลังที่มีข้อกำหนดในการกลึงแบบผสม
การผลิตเครื่องมืออาศัยเอาต์พุตที่มีความแม่นยำสูงเพื่อผลิตชิ้นส่วนโครงสร้างที่ละเอียดอ่อนสำหรับการทดสอบและการวัดฮาร์ดแวร์ การผลิตส่วนประกอบอุปกรณ์พลังงานใหม่ยังใช้เครื่องมือกลคอมโพสิตสำหรับชิ้นส่วนโลหะพิเศษที่มีข้อกำหนดหลายคุณสมบัติ แต่ละอุตสาหกรรมนำคุณลักษณะของวัสดุที่แตกต่างกันและความซับซ้อนทางเรขาคณิตมา ดังนั้นพารามิเตอร์ของโปรแกรมและการเลือกเครื่องมือจึงต้องได้รับการปรับเปลี่ยนตามแต่ละโครงการ
การวางแผนเค้าโครงโรงปฏิบัติงานควรสงวนพื้นที่ที่เหมาะสมสำหรับการรวบรวมเศษ การหมุนเวียนของของเหลวหล่อเย็น และการเข้าถึงการบำรุงรักษาตามปกติรอบๆ ตำแหน่งการติดตั้งเครื่องจักร แหล่งจ่ายไฟที่เสถียรและแหล่งจ่ายอากาศอัดเป็นเงื่อนไขสนับสนุนที่จำเป็นเพื่อรักษาการทำงานของเครื่องจักรให้มีเสถียรภาพในระยะยาว
5. การตั้งค่าเครื่องจักรและแนวทางปฏิบัติที่ดีที่สุดในการปฏิบัติงานประจำวัน
การติดตั้ง การตั้งโปรแกรม และการบำรุงรักษาที่ถูกต้องส่งผลโดยตรงต่อการรักษาความแม่นยำในระยะยาวสำหรับเครื่องมือกลแบบผสมเครื่องผสมแกนคู่แนวตั้งต้องการขั้นตอนการทำงานที่ได้มาตรฐานเพื่อรักษาประสิทธิภาพทางกลไกดั้งเดิมไว้ตลอดระยะเวลาการผลิตหลายพันชั่วโมง
การปรับระดับเครื่องจักรจะต้องดำเนินการอย่างระมัดระวังในขั้นตอนการติดตั้ง เพื่อหลีกเลี่ยงความเครียดจากเฟรมภายใน ผู้ปฏิบัติงานควรตรวจสอบค่าออฟเซ็ตเครื่องมือ ระบบพิกัดชิ้นงาน และการจำลองโปรแกรมก่อนการตัดเป็นชุดอย่างเป็นทางการ การทำความสะอาดเศษสะสมเป็นระยะภายในพื้นที่ทำงานจะป้องกันไม่ให้เศษรบกวนการเคลื่อนที่ของแกนหรือรอยขีดข่วนพื้นผิวชิ้นงานที่เสร็จแล้ว สถานะของระบบหล่อลื่นต้องมีการตรวจสอบเป็นประจำเพื่อให้แน่ใจว่ารางนำและคู่สกรูได้รับน้ำมันเพียงพอ
ในระหว่างการผลิตต่อเนื่องเป็นเวลานาน การตรวจสอบขนาดตัวอย่างที่เสร็จแล้วเป็นระยะๆ จะช่วยจับค่าความแม่นยำที่เบี่ยงเบนไปเล็กน้อยตั้งแต่ระยะเริ่มต้น เสียงที่ผิดปกติหรือการสั่นสะเทือนที่เกิดขึ้นระหว่างการตัดควรกระตุ้นการตรวจสอบการสึกหรอของเครื่องมือ การหลวมของฟิกซ์เจอร์ หรือความผิดปกติของส่วนประกอบทางกลทันที ปฏิบัติตามคู่มือการใช้งานอย่างเคร่งครัดสำหรับการตรวจสอบส่วนประกอบและรอบการเปลี่ยนชิ้นส่วนเป็นระยะๆ
เยว่ลี่ใช้ขั้นตอนการประกอบทางกลที่เข้มงวดและขั้นตอนการทดสอบสำหรับเครื่องมือกลสำเร็จรูปทุกชิ้นก่อนส่งไปยังไซต์การผลิต
6. คำถามที่พบบ่อย
ชิ้นส่วนที่มีโปรไฟล์การหมุน พื้นผิวการกัด และโครงสร้างรูแบบกระจายเหมาะสมที่สุด การประมวลผลแบบตั้งค่าเดียวจะรักษาข้อมูลที่เป็นหนึ่งเดียว และลดข้อผิดพลาดที่เกิดจากการจับยึดและการจัดตำแหน่งใหม่ซ้ำๆ
สถานะการปรับระดับเครื่องจักร สภาพเครื่องมือ ความเสถียรของฟิกซ์เจอร์ การกำหนดค่าพารามิเตอร์ของโปรแกรม และการสั่นของเวิร์กช็อปโดยรอบ ล้วนส่งผลต่อ การบำรุงรักษาอย่างสม่ำเสมอและการทำงานที่ได้มาตรฐานช่วยรักษาเอาต์พุตที่แม่นยำและมีเสถียรภาพ
ผู้ปฏิบัติงานจำเป็นต้องมีความเข้าใจเกี่ยวกับการเคลื่อนที่แบบซิงโครไนซ์สองแกนและตรรกะการเขียนโปรแกรมแบบผสม ซอฟต์แวร์ CAM มาตรฐานสามารถสร้างรหัสโปรแกรมที่เกี่ยวข้องได้หลังจากการกำหนดค่าโมเดลชิ้นงานถูกต้อง
งานหลัก ได้แก่ การตรวจสอบการหล่อลื่นรางนำทาง การทำความสะอาดห้องชิป การตรวจสอบที่จับเครื่องมือ การตรวจสอบสภาพของเหลวหล่อเย็น และการสอบเทียบความแม่นยำเป็นระยะตามแนวทางการปฏิบัติงาน
