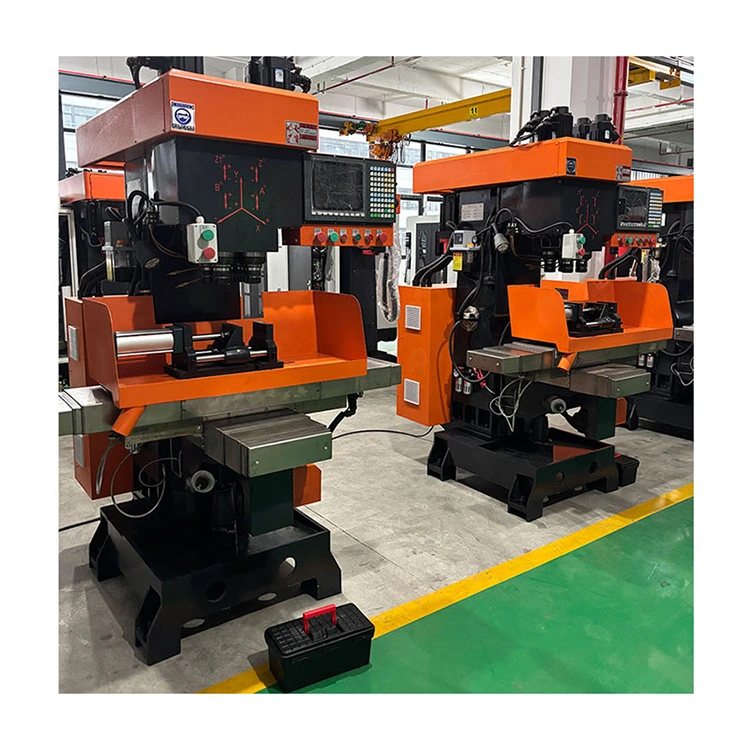

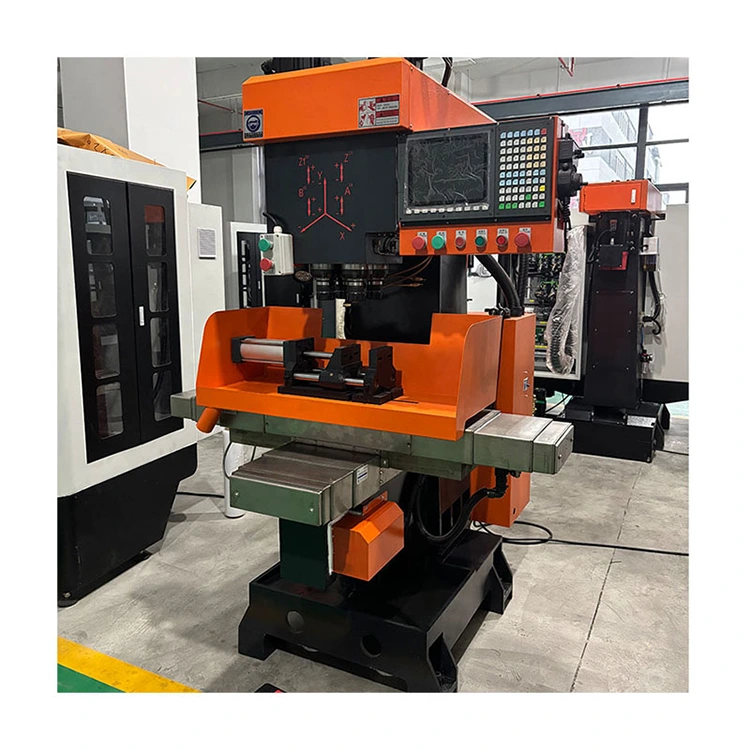

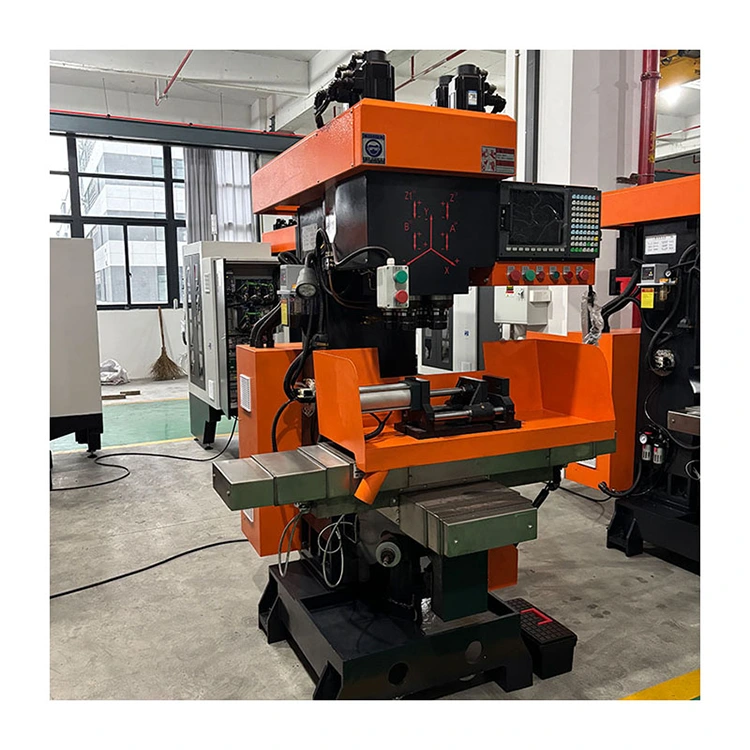

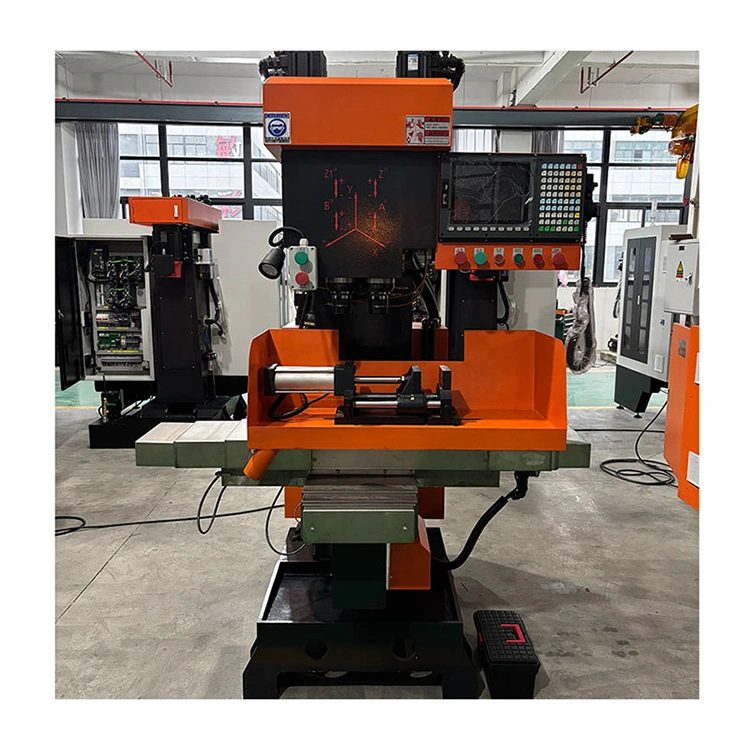

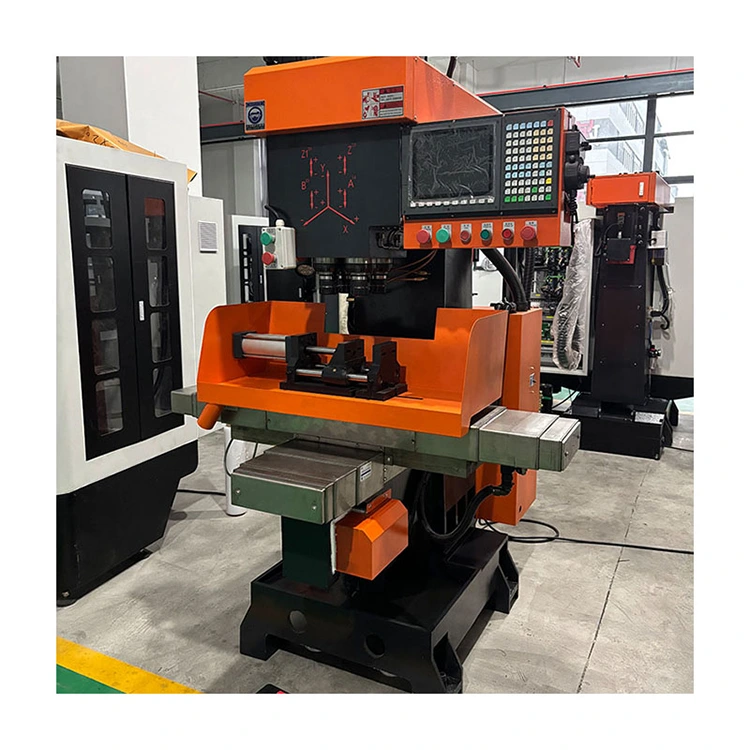

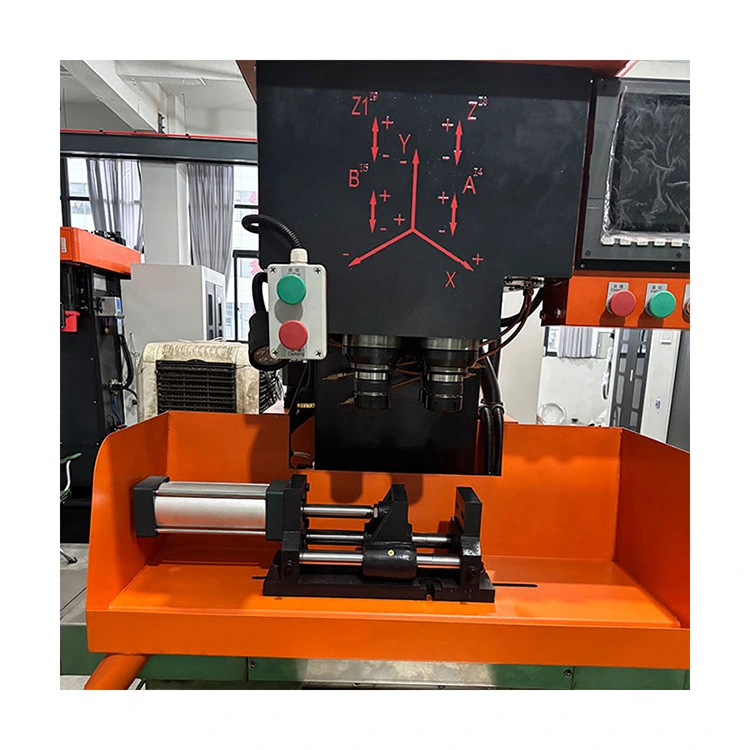

เครื่องผสม CNC แนวตั้ง 4 แกน

YueLi เครื่อง CNC Compound แนวตั้ง 4 แกนคุณภาพสูง เหมาะสำหรับการผลิตและการแปรรูปประตูชุดขนาดใหญ่และขนาดกลาง รูปลักษณ์ของเครื่องเรียบและใจกว้าง การทำงานง่ายและใช้งานง่าย และการปรับแต่งก็สะดวก มีการใช้การควบคุม CNC ระดับของระบบอัตโนมัติสูงขึ้น ความเข้มแรงงานของผู้ปฏิบัติงานลดลง และสามารถรับรู้การทำงานและการจัดการของคนคนเดียวและหลายเครื่องได้

แบบอย่าง:ZSK540

ส่งคำถาม

รายละเอียดสินค้า

โครงสร้างและประสิทธิภาพของเครื่องมือกล

1. ศูนย์กลางของเครื่องผสม CNC แนวตั้ง 4 แกนคุณภาพสูงของ YueLi ใช้ระบบควบคุม Hust ของไต้หวันสำหรับส่วนการควบคุมโปรแกรม ซึ่งมีฟังก์ชั่นการตรวจจับเพื่อป้องกันความเสียหายต่อก๊อกหรือเครื่องมือที่เกิดจากโซลินอยด์วาล์วหรือความผิดปกติของกระบอกสูบ มีอินเทอร์เฟซที่ใช้งานง่ายและใช้งานง่าย

2. เครื่องผสม CNC แนวตั้ง 4 แกนเหมาะสำหรับการแปรรูปชิ้นส่วนขนาดกลางถึงใหญ่ โดยสามารถดำเนินการกระบวนการให้เสร็จสิ้นได้ด้วยการหนีบเพียงครั้งเดียว ให้ประสิทธิภาพสูงและความแม่นยำที่ดี

3. กลไกการกรีดไม่จำเป็นต้องเปลี่ยนการส่งลีดสกรู ระยะพิทช์เป็นมาตรฐาน และเซอร์โวมอเตอร์หลักของ Alpha มีฟังก์ชันการแปลงความถี่ในตัว ปรับปรุงความหยาบผิวของเกลียวของชิ้นส่วนที่ผ่านการประมวลผล และรับประกันความแม่นยำในการประมวลผล

4. ส่วนประกอบหัวกำลังที่พัฒนาอย่างอิสระ กราวด์ที่แม่นยำ พร้อมความต้านทานการสึกหรอที่ดีและอายุการใช้งานที่ยาวนาน

5. ระบบ Hust CNC ช่วยให้สามารถตั้งค่าความเร็วฟีดที่เหมาะสมได้ตามต้องการ หลังจากใช้งานเป็นเวลานาน ลีดสกรูอาจสึกหรอ และระบบเองก็มีฟังก์ชันการชดเชยเครื่องมือ

6. พื้นผิวเลื่อนที่เคลื่อนไหวทั้งหมดใช้อุปกรณ์หล่อลื่นอัตโนมัติแบบรวมศูนย์เพื่อรับประกันอายุการใช้งานของเครื่องมือกล

7. การเคลื่อนที่ของโต๊ะสไลด์ขับเคลื่อนด้วยเซอร์โวมอเตอร์ ทำให้สามารถตั้งค่าดิจิตอลได้หลายพิกัด ส่งผลให้มีความแม่นยำในการวางตำแหน่งสูง การสั่นสะเทือนต่ำ และความเร็วในการตอบสนองที่รวดเร็ว

8. ในระหว่างการประมวลผล สถานะการประมวลผลชิ้นงานจะแสดงบนหน้าจอสัมผัส และมีฟังก์ชันแจ้งเตือนในกรณีที่เกิดความผิดปกติ

9. การป้องกันที่ปิดสนิทช่วยให้มั่นใจในความปลอดภัยส่วนบุคคลและปรับปรุงสภาพแวดล้อมในการประมวลผล

การกำหนดค่าหลัก

เลขที่.	ชื่อ	การกำหนดค่า	จำนวน	หมายเหตุ
1	ระบบซีเอ็นซี	ไต้หวัน HUST	1 ชุด
2	เซอร์โวมอเตอร์	ไอ	5ชุด	มอเตอร์เบรก 4 ตัว
3	เซอร์โวมอเตอร์แกนหมุน	หัวฮ่อง	1ชุด	5.5KW
4	ส่วนประกอบควบคุมไฟฟ้า	กิกะไบต์	1 ชุด
6	เพลาสกรู	ชอค	3 ชิ้น	ระยะห่าง: แกน Z 10 มม., แกน X Y 16 มม
7	ถังเก็บน้ำหล่อเย็น		1ชุด
8	เพลาสกรู	ชอค	6 ชิ้น

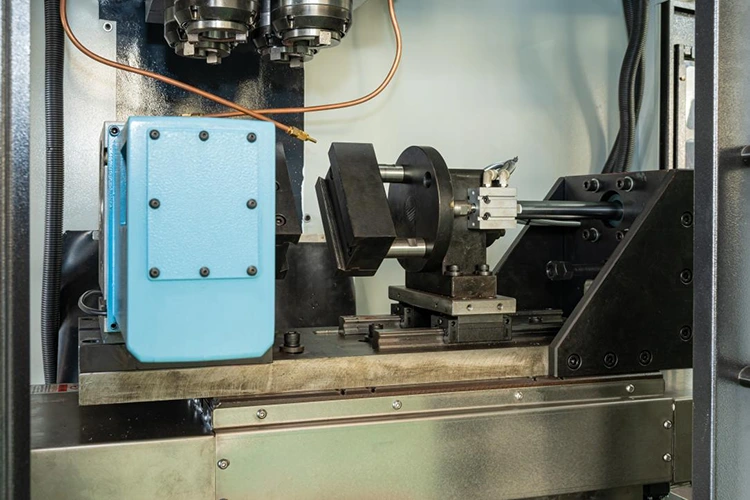

พารามิเตอร์แกนที่สี่

เลขที่.	ชื่อพารามิเตอร์	พารามิเตอร์ข้อมูลจำเพาะ	หมายเหตุ
1	250/500 mm	135มม
2	เส้นผ่านศูนย์กลางของดิสก์โต๊ะทำงาน	150มม
3	T-Slots บนพื้นผิวดิสก์	4-12
4	อัตราส่วนลด	1:36
5	ความเร็วในการหมุนสูงสุด	80 รอบต่อนาที
6	แรงบิดตัดที่อนุญาต	20กก./ตรม
7	แรงดันล็อค	20กก./ตรม
8	แรงบิดในการล็อค	20กก./ตรม
9	ความแม่นยำในการจัดทำดัชนี	20วินาที
10	การทำซ้ำ	4 วินาที
11	ความสามารถในการรับน้ำหนักที่อนุญาต	Chiny Pionowe 3-osiowe maszyny złożone CNC Dostawcy, producenci - Cena fabryczna - YueLi

คำแนะนำในการติดตั้ง

1. การติดตั้งแพลตฟอร์มจะต้องได้รับการปรับเปลี่ยนตามบทบัญญัติของมาตรา 3.1 ของ GB/T17421.1-1998 วางโต๊ะทำงานไว้ตรงกลางของระยะ และวางระดับไว้ตรงกลางโต๊ะทำงาน การอ่านระดับทั้งแนวตั้งและแนวนอนจะต้องไม่เกิน 0.04/1000 มม.

2. สายไฟหลักต้องมีขนาดไม่น้อยกว่า 4 มม.² หลังจากเดินสายไฟเสร็จแล้ว โปรดตรวจสอบว่าสายไฟถูกต้องหรือไม่และขั้วต่อสายไฟแน่นหนาหรือไม่

3. การติดตั้งเครื่อง CNC Compound แนวตั้ง 4 แกนควรต่อสายดินตามต้องการ ความต้านทานของเครื่องต่อสายดินควรน้อยกว่า 4 โอห์ม และเส้นผ่านศูนย์กลางของสายดินควรมากกว่า 2.5 มม.²

ฟิลด์แอปพลิเคชัน

เครื่องผสม CNC แนวตั้ง 4 แกนคุณภาพสูงของ YueLi สามารถทำการตัดโลหะของชิ้นส่วนทองแดง ชิ้นส่วนอลูมิเนียม โลหะผสมสังกะสี และชิ้นส่วนเหล็กได้ และเหมาะสำหรับอุตสาหกรรมต่างๆ เช่น ประปาและเครื่องสุขภัณฑ์ วาล์วดับเพลิง ฮาร์ดแวร์ควบคุมประตู ฮาร์ดแวร์เครื่องใช้ในครัวเรือน มาตรวัดน้ำและชิ้นส่วนรถยนต์/รถจักรยานยนต์ และการบินและอวกาศ
