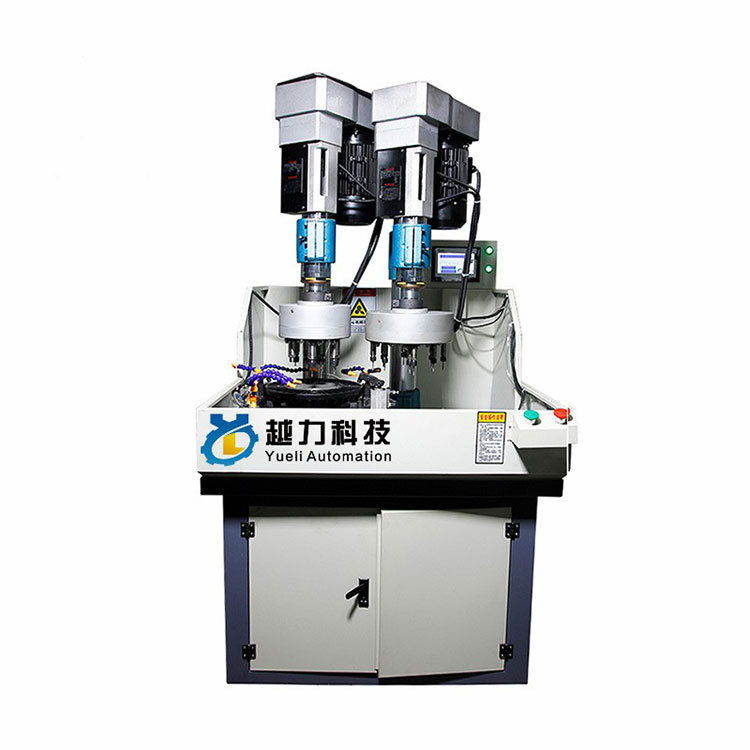

ตารางที่ 1 ลักษณะการแตะของเครื่องจักรการแตะเครื่องถูกขับเคลื่อนด้วยการให้อาหารการสลับเฟืองที่มีความแม่นยำสูงระบบการให้อาหารด้วยคลัทช์แรงเสียดทานในการประมวลผลโอเวอร์โหลดโดยอัตโนมัติถอดสายโซ่โดยอัตโนมัติเพื่อให้แน่ใจว่าการแตะนั้นไม่เสียหาย เนื่องจากเป็นตัวขับเคลื่อนเกียร์จึงไม่ใช่เรื่องง่ายที่จะสวมใส่ความสามารถในการต่อต้านการโหลดที่แข็งแกร่งเหมาะสำหรับการประมวลผลการแตะความถี่สูง ในขณะเดียวกันคนหนึ่งสามารถใช้งานเครื่องแตะ 2-3 ไต้หวันซึ่งสามารถปรับปรุงประสิทธิภาพการผลิตของลูกค้า
แบบอย่าง | ZS-C1 | ZS-C2 | ZS-C3 | ||
ขนาดเครื่อง | 600 × 750 × 1800 | 600 × 750 × 1800 | 850 × 1050 × 2000 | ||
ขนาดที่มีประสิทธิภาพของตาราง | 230 × 230 | 230 × 230 | 340 × 340 | ||
เส้นผ่านศูนย์กลางคอลัมน์ | φ74 | φ85 | φ95 | ||
เส้นผ่านศูนย์กลางเพลา | φ42 | φ70 | φ85 | ||
เรียวแกนหมุน | B16 | B18 | MT3 | ||
ระยะทางจากแกนหมุนไปจนถึงศูนย์เวลาในตอนท้ายของคอลัมน์เวลา | 180 มม. | 235 มม. | 250 มม. | ||
การเดินทาง Spindle | 45 มม. | 65 มม. | 65 มม. | ||
ความเร็วแกนหมุน | ไม่จำเป็น | ไม่จำเป็น | ไม่จำเป็น | ||
พลังงานมอเตอร์ | 0.75kW | 1.1kW | 1.5kW | ||
เส้นผ่านศูนย์กลางรูสูงสุด | S45C/M8 | S45C/M16 | S45C/M30 | ||
น้ำหนักขั้นต้น | 180 กิโลกรัม | 200kg | 300 กิโลกรัม |
