เครื่องตั้งค่าเครื่องมือเตียงแบน

หมายเลขซีเรียล

ชื่อ

พารามิเตอร์

คำอธิบายอื่น ๆ

1

ระบบควบคุม

ระบบ Huaxing

2

เพลาหลัก

ความเร็วในการหมุนคือ 0-300 ต่อนาทีและเส้นผ่านศูนย์กลางของเพลาหลักผ่านท่อเชื่อมต่อรูคือφ48

3

สกรูตะกั่ว

สนาม X-Axis: 6 มม.

จังหวะสูงสุดของแกน x มีเส้นผ่านศูนย์กลาง 600 มม.

สนาม Z-Axis: 8 มม.

จังหวะสูงสุดของแกน z คือ 350 มม.

เริ่มต้นสกรูตะกั่ว

4

มอเตอร์แกนหมุน

4KW Servo Spindle

5

เซอร์โวมอเตอร์และไดรเวอร์

มอเตอร์เซอร์โวแกนหนึ่งชุดและมอเตอร์เซอร์โวแกนหนึ่งชุดหนึ่งชุด

ความเร็วสูงสุดตำแหน่งของแกน x และแกน z คือ 18-22 ม./นาที

ระบบ Huaxing

การเคลื่อนไหวสูงสุดมาตรฐานจากโรงงานอยู่ในทิศทาง z: 14m/นาที

ทิศทาง x: 12m/นาที

6

วิธีการหนีบ

กระบอกหมุน

Spring Chuck (ทำเอง)

7

ไกด์ราง

ไต้หวัน Shenghe

ลูกกลิ้ง

8

การหมุนเตียง

φ360mm

9

ความยาวของโต๊ะทำงาน

400 มม.

10

เส้นผ่านศูนย์กลางโรตารี่ของโต๊ะทำงาน

φ80

11

ทำซ้ำตำแหน่ง

0.005 มม.

12

รูปแบบที่เหลือมีด

มีดแถว

13

ข้อกำหนดเครื่องมือเครื่องจักร (มม.)

ความยาว 1650 ความกว้าง *1200 ความสูง 1,600

14

น้ำหนักเครื่องมือเครื่องจักร (กิโลกรัม)

1,000 กิโลกรัม

15

โครงสร้างเตียง

กรอบเตียงหล่อ

16

โลหะแผ่นป้องกัน

การป้องกันอย่างเต็มที่

17

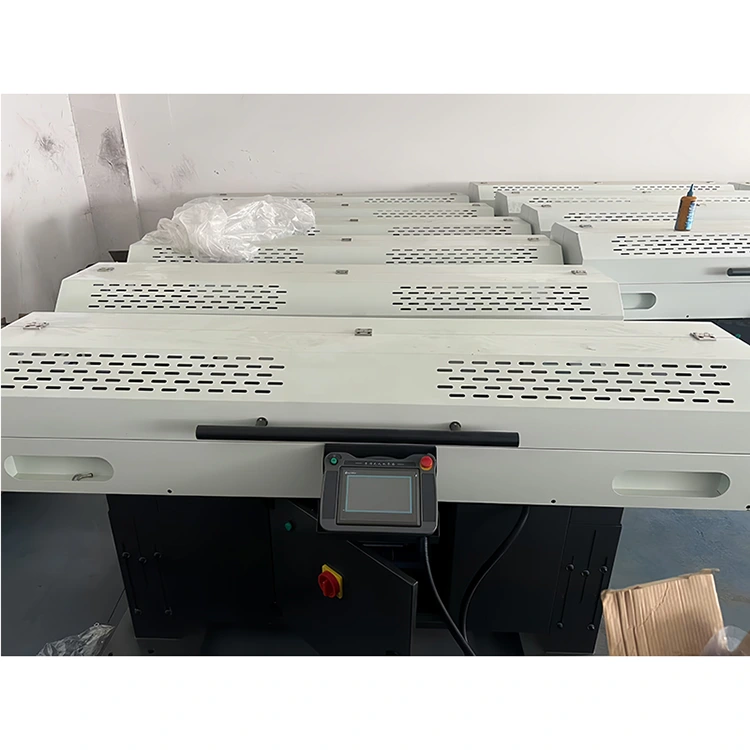

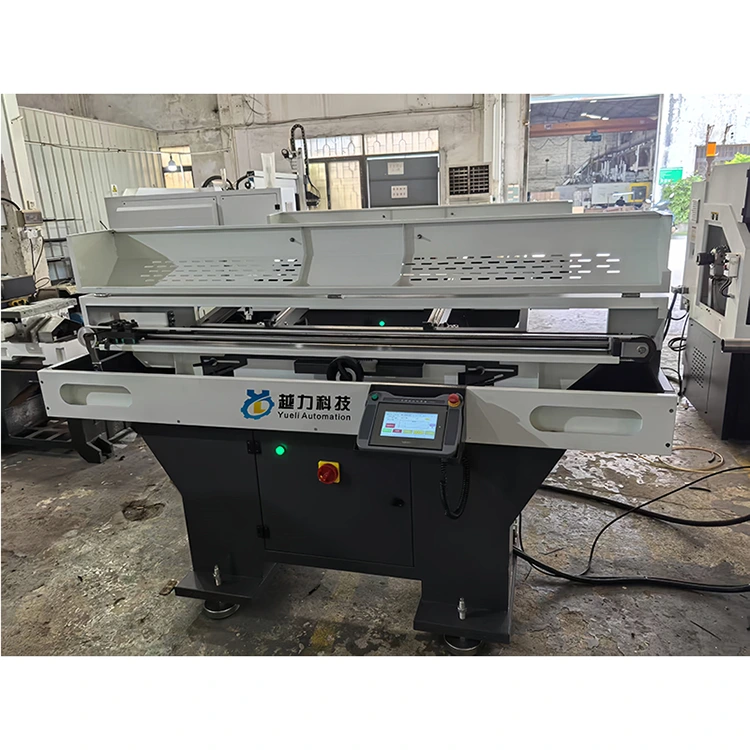

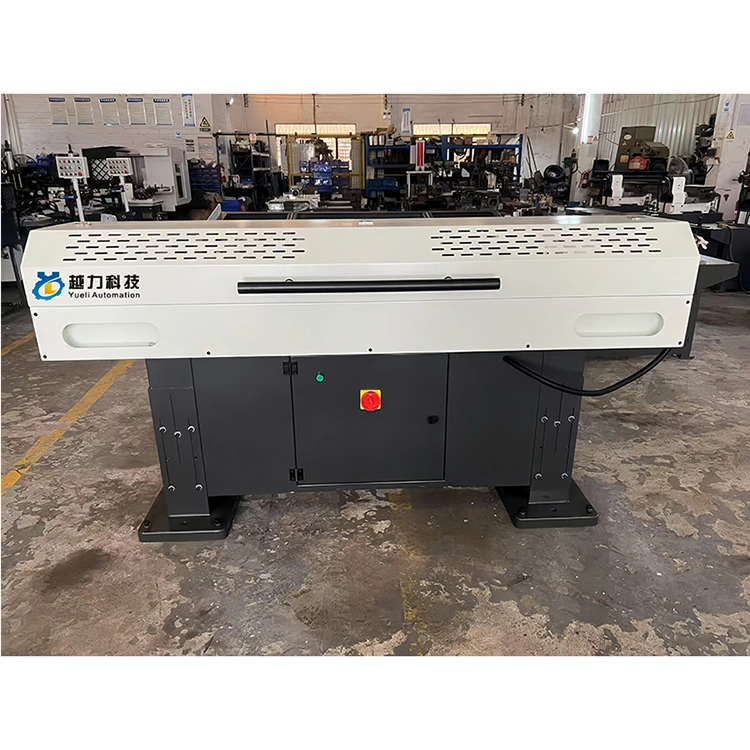

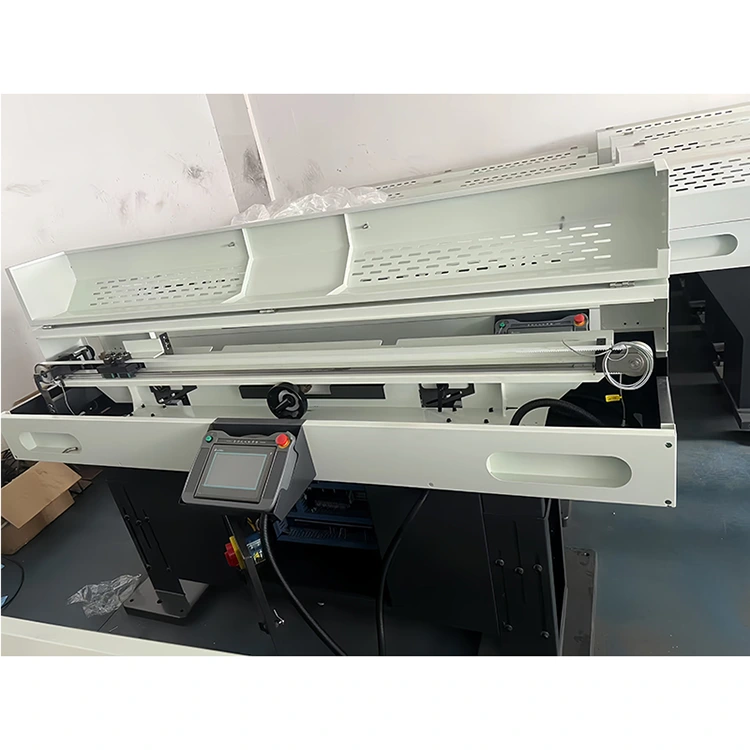

เครื่องให้อาหาร

ความยาวของวัสดุคือ 1500 มม. และเส้นผ่านศูนย์กลางภายนอกคือφ15-φ40มม.

ขนาดภายนอกคือ 2100*600*1300 มม.

วัสดุกระบวนการเช่นφ20/ φ24/ hexagonal diagonal 27/ hexagonal diagonal 35 ฯลฯ

18

มิติรวมของเครื่องมือเครื่องจักร

3800*1200 มม.

หมายเลขซีเรียล

ชื่อ

ปริมาณ

คำอธิบายอื่น ๆ

1

เครื่องมือ

สองชุด

2

คู่มือการใช้งานระบบ

หนังสือสองเล่ม

ชื่อผลิตภัณฑ์

พิมพ์หมายเลข

ปริมาณ

ราคาต่อหน่วย: (หยวน) ต่อหน่วย

จำนวนเงิน (หยวน)

ข้อสังเกต

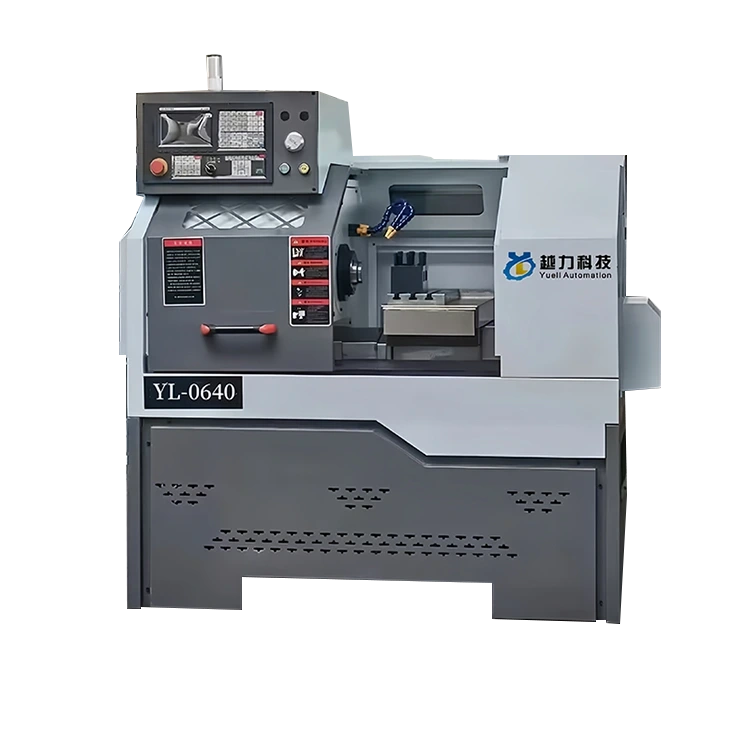

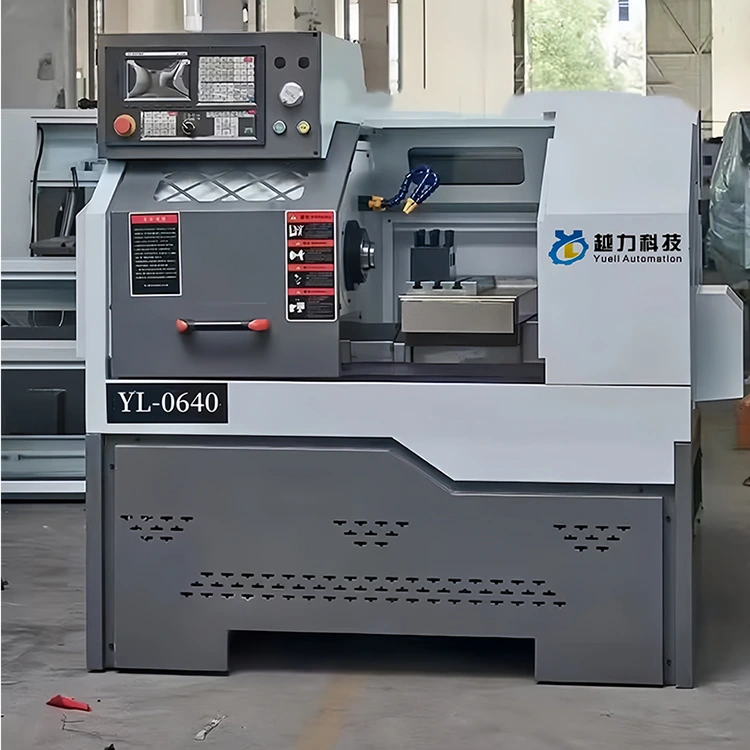

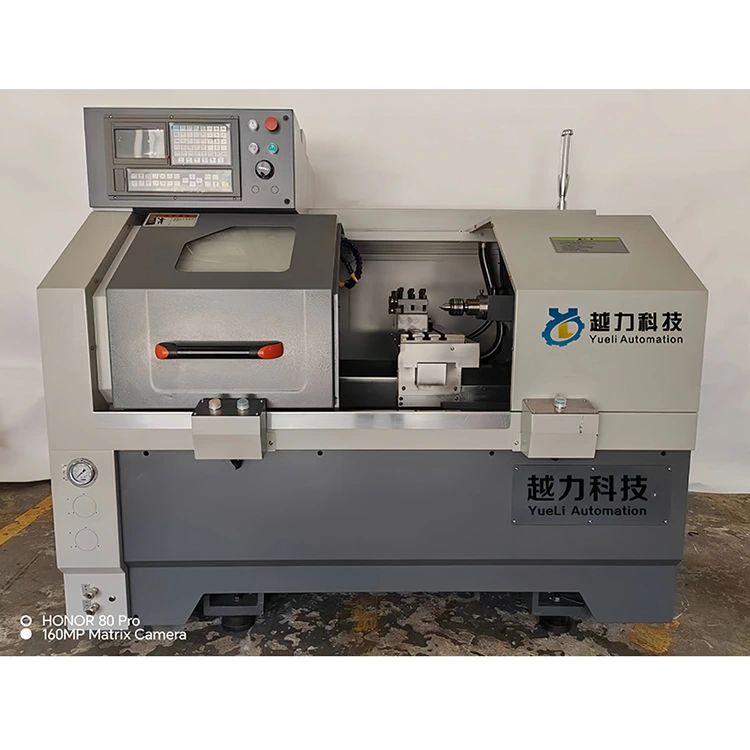

เครื่องกลึง CNC

CK-0640

1

43000.00

48000.00

รวมถึงภาษี

เครื่องให้อาหาร

1

18000.00

21000.00

ราคารวมและภาษี (เป็นตัวอักษรตัวใหญ่): ￥: 69000.00 元
