การสุ่มตัวอย่างหลักนอกการขับรถลื่นไถล

เครื่องยิงแกนหลักแกนกลางอัตโนมัติระดับสูง การแยกแม่พิมพ์แนวนอน

◆อุปกรณ์แนะนำ:

[เครื่องยิงแกนแกนกลางแบบอัตโนมัติเต็มรูปแบบ การพรากจากแม่พิมพ์แนวนอน]

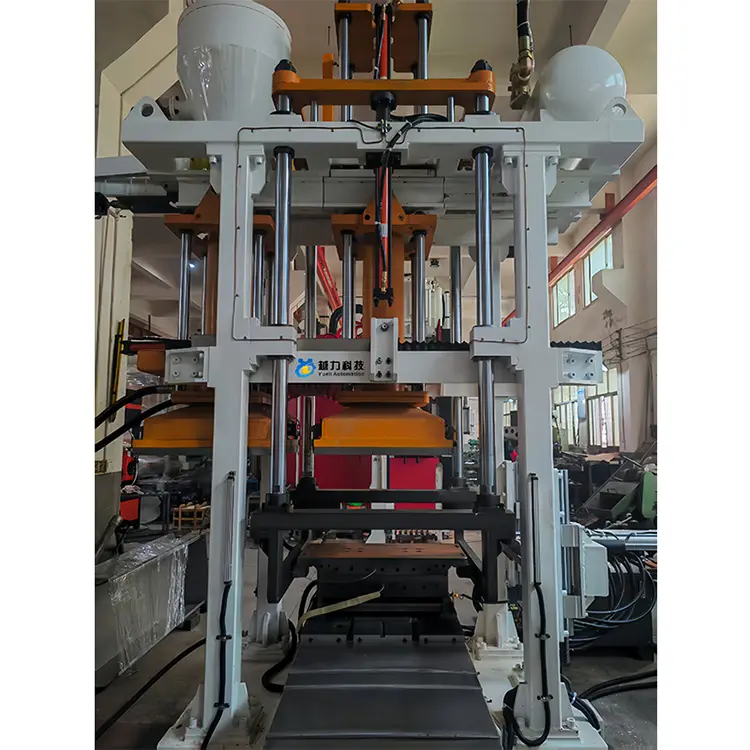

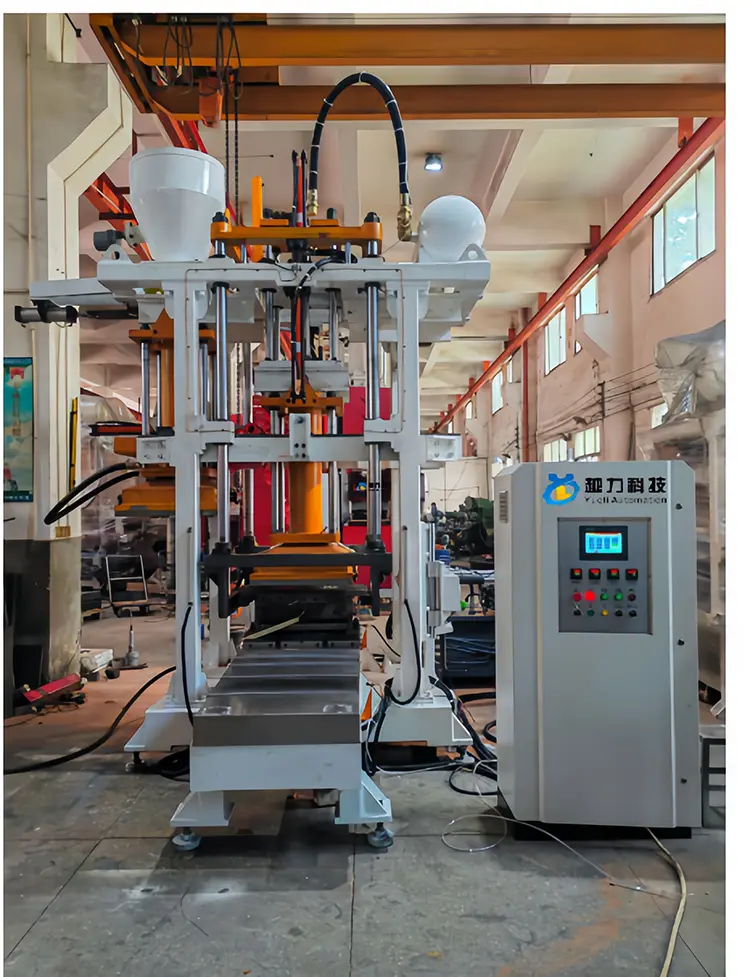

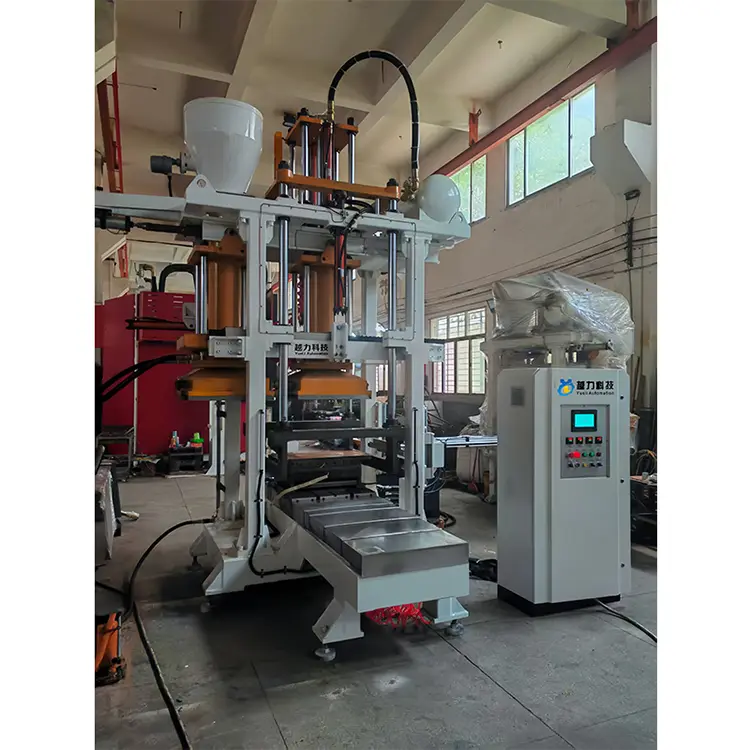

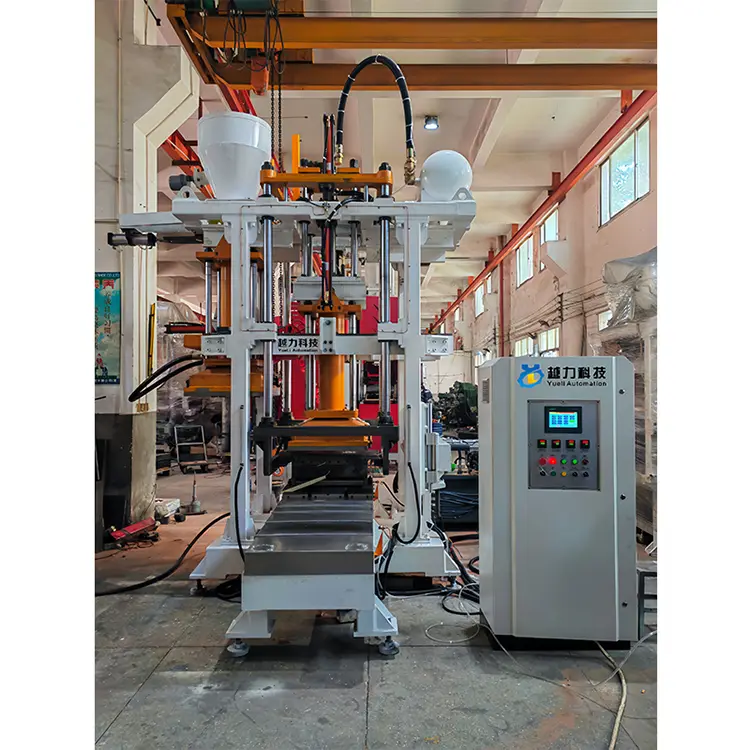

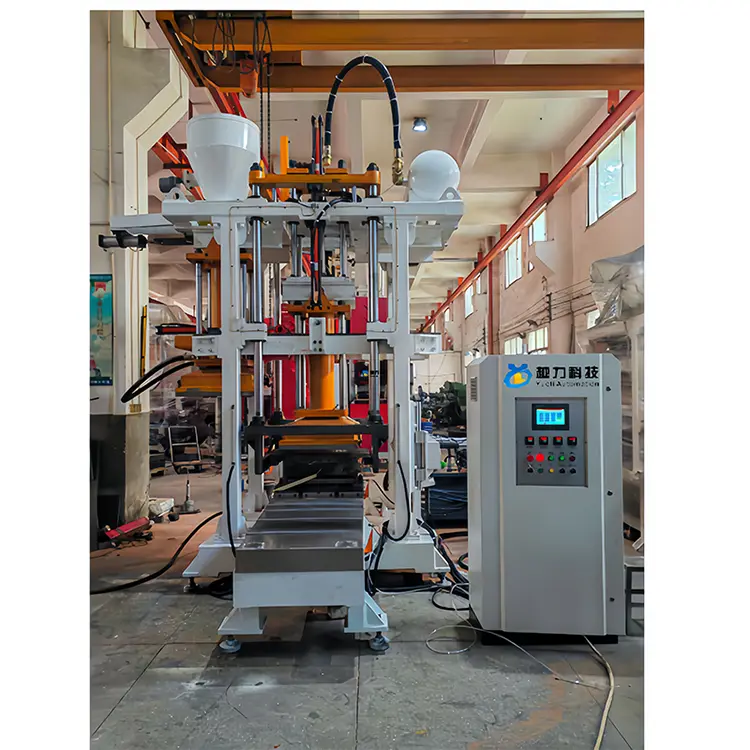

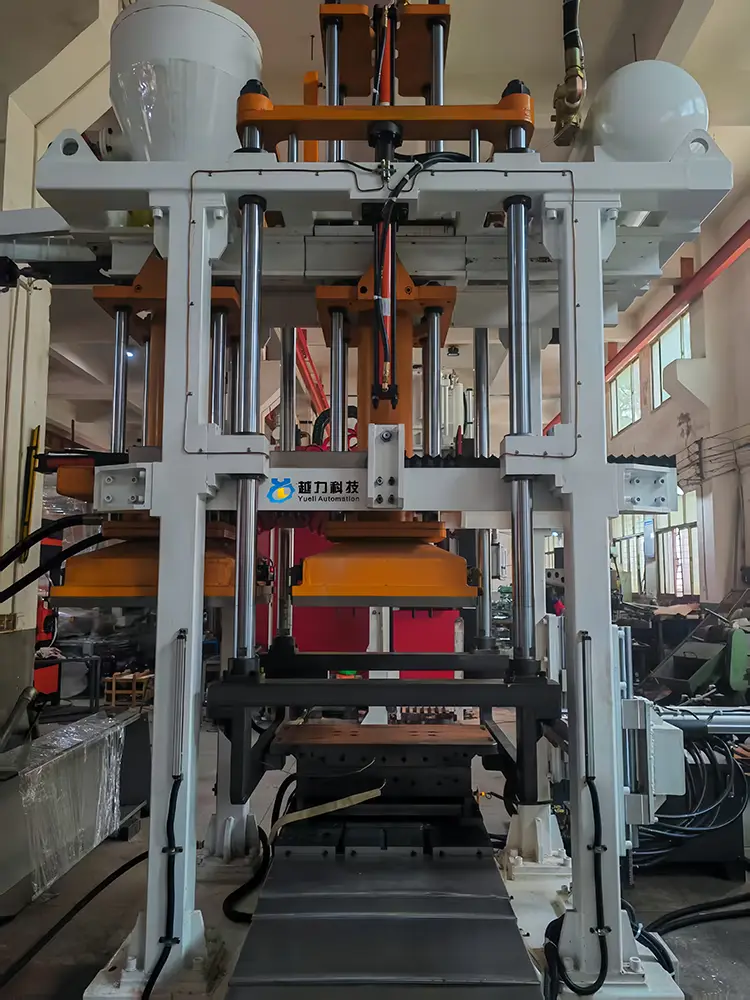

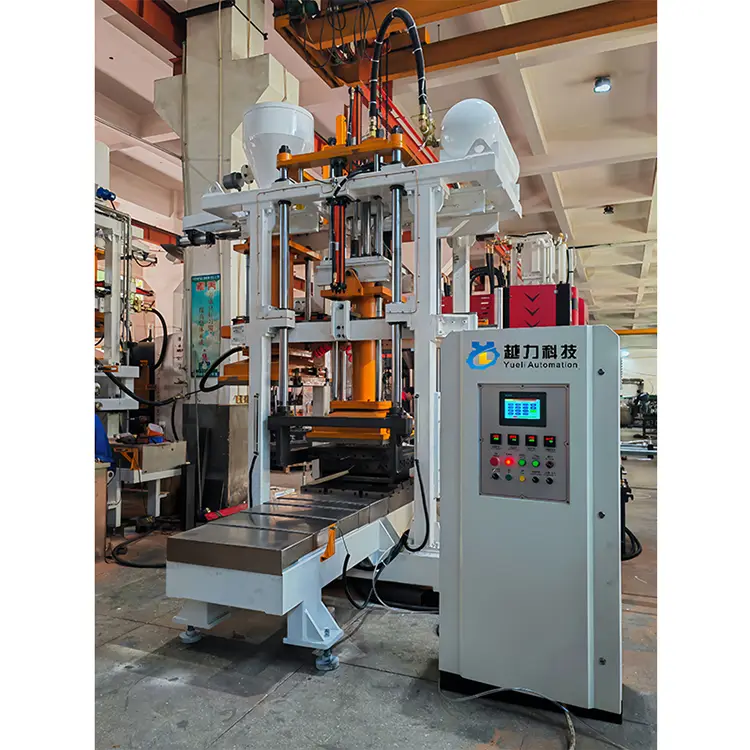

YL1080H-40A เครื่องยิงแกนแกนกลางอัตโนมัติแบบอัตโนมัติเต็มรูปแบบ [การถ่ายภาพทรายแนวตั้งที่ยอดเยี่ยม "การพรากจากกันของเชื้อราในแนวนอน

ระบบควบคุมโปรแกรม PLC ที่ตั้งโปรแกรมได้ ระบบไฮดรอลิกความแม่นยำเซอร์โว การกำจัดหลักจากด้านนอกของเครื่องเลื่อนคู่มือเชิงเส้น การเพิ่มทรายเหนี่ยวนำลิฟต์

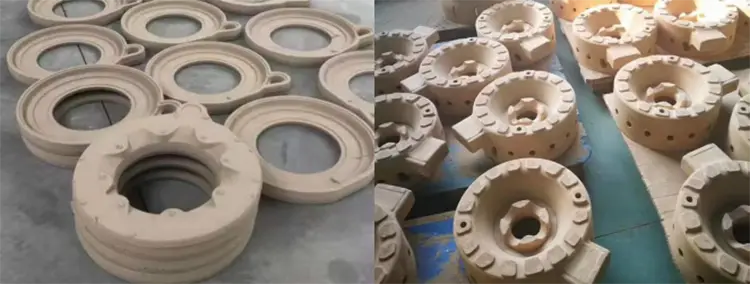

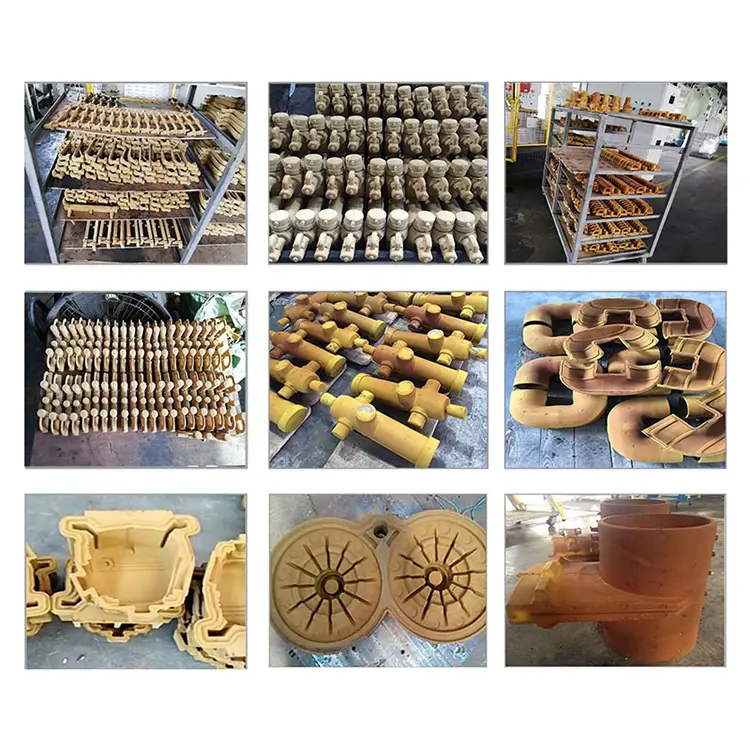

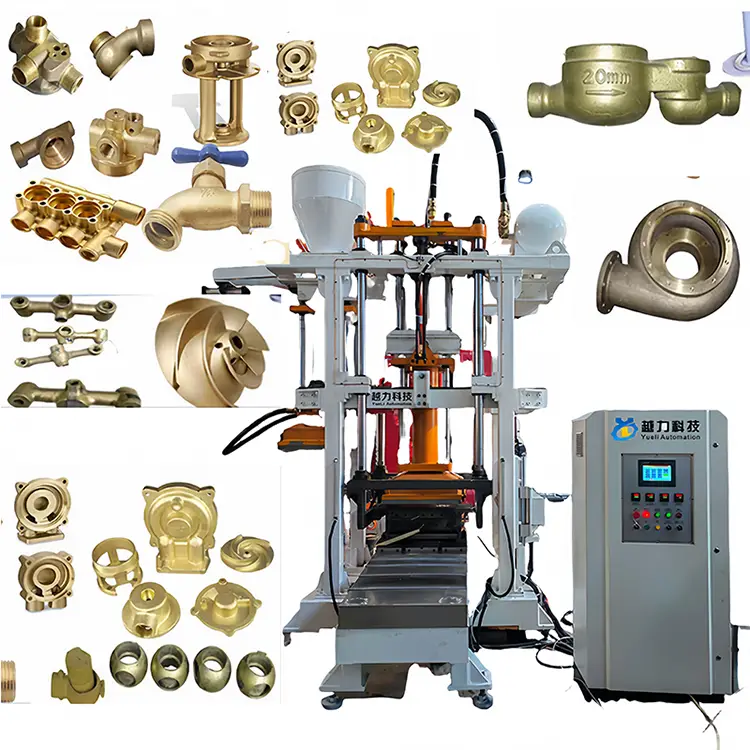

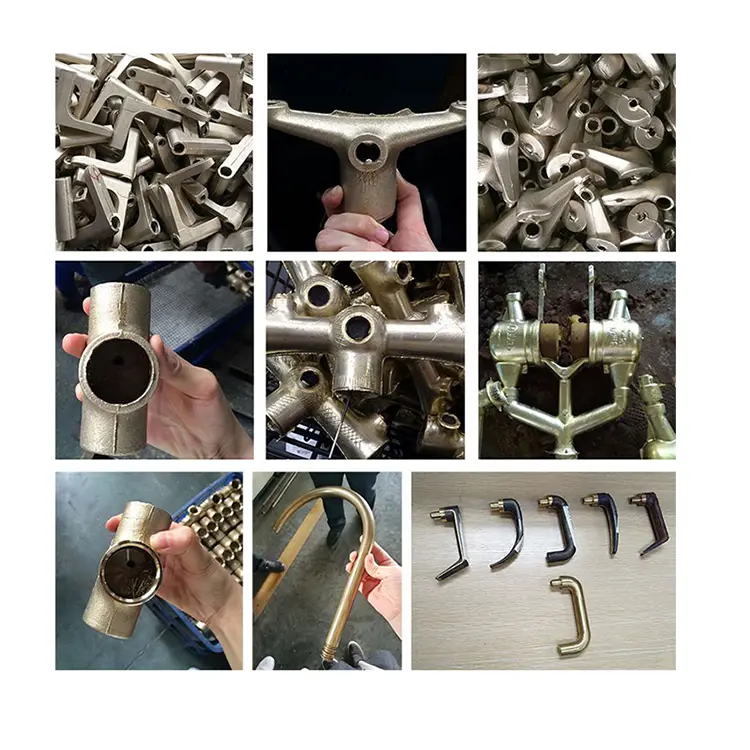

เครื่องยิงแกนแกนกลางอัตโนมัติเต็มรูปแบบ (การแยกแม่พิมพ์แนวนอน) ยังมีการถ่ายภาพทรายแนวตั้งที่ยอดเยี่ยม การพรากจากกันของแม่พิมพ์ในแนวนอน คู่มือเชิงเส้นที่แม่นยำของแม่พิมพ์ล่างจะถูกลบออกสำหรับการใช้แกนกลาง เครื่องเพิ่มการตรวจจับทรายอัจฉริยะการทำงานแบบอัตโนมัติ/ด้วยตนเองอุปกรณ์การทำแกนแกนเย็นกล่องหลักทำงานบนหลักการของการฉีดหาดทรายดิบผสมลงในกล่องแกนเป่าแก๊สและจากนั้นจึงแข็งตัวอย่างรวดเร็วจึงทำให้พื้นผิวที่แน่นและเรียบ ผลิตภัณฑ์แกนกลางทรายคุณภาพสูงที่มีขนาดที่แม่นยำนั้นถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมเช่นการป้องกันอัคคีภัยวาล์ว, การหล่อเหล็กแม่เหล็กเหล็กหล่อและการหล่อที่แม่นยำของโลหะผสมอลูมิเนียมพลังงานใหม่

◆ข้อมูลจำเพาะและรุ่นอุปกรณ์หลัก

①yl660h-25a ②yl870h-25a ③yl1080h-40a ④yl1210h-50a ⑤yl1512h-50a

◆ฟังก์ชั่นอุปกรณ์หลัก [YL1080H-40A COLD CORE "การสุ่มตัวอย่างหลักนอกตัวขับเคลื่อนลื่นไถล

1. การพ่นทรายแนวตั้งที่ยอดเยี่ยม การแยกส่วนของแม่พิมพ์ในแนวนอน ระบบควบคุมซีเมนส์เยอรมัน

2. ระบบไฮดรอลิกความแม่นยำเซอร์โวความแม่นยำระบบระบบนิวเมติกของไต้หวัน Airtac

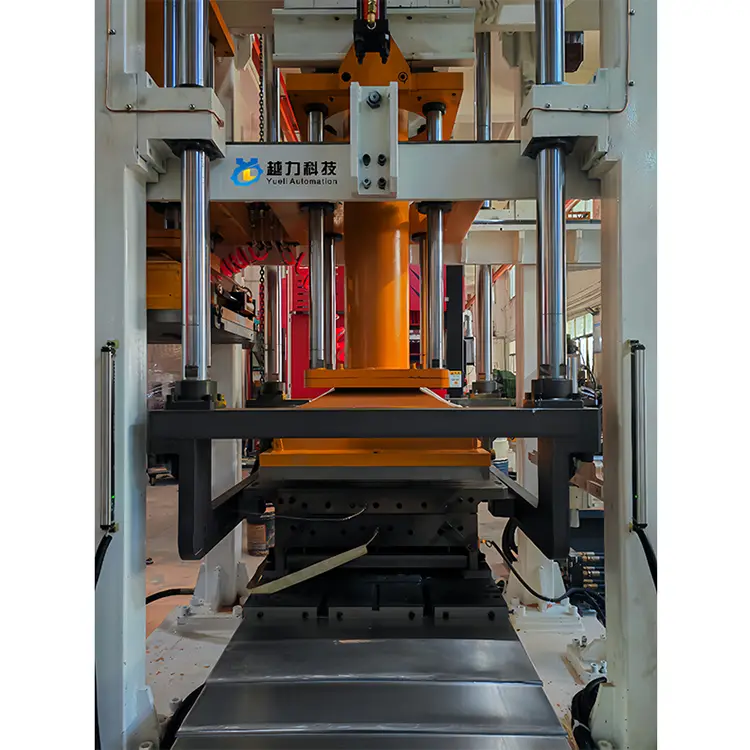

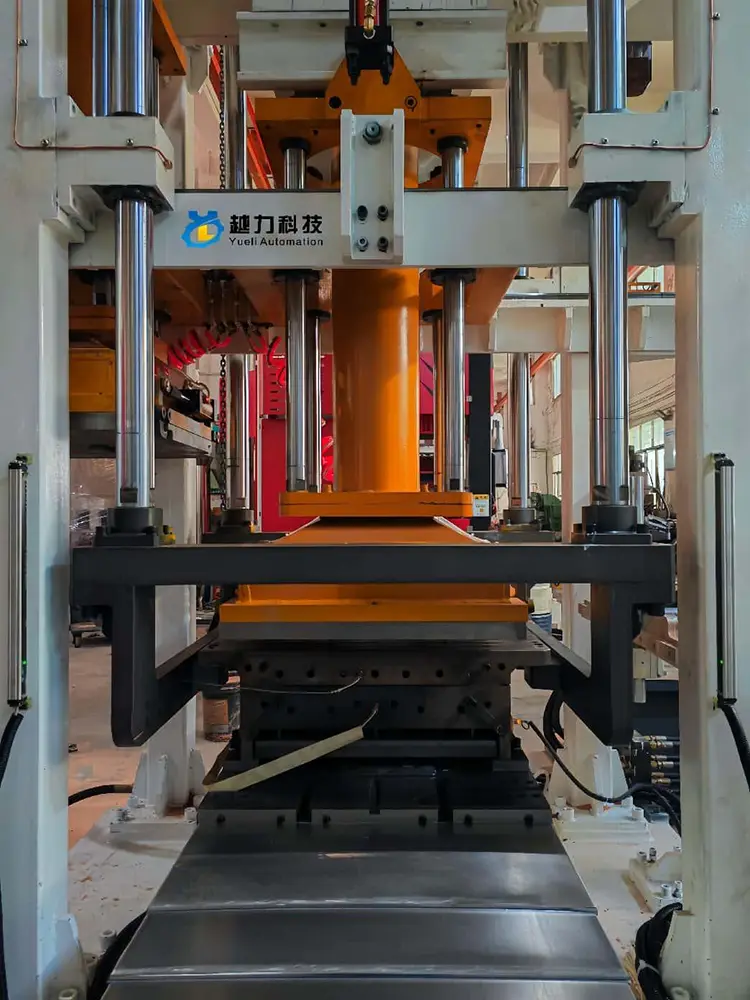

3. แกนกลางนำมาจากด้านนอกของเครื่องเลื่อนแนวทางเชิงเส้นตรงของความตาย

4. เครื่องหล่อที่เป็นมิตรกับสิ่งแวดล้อมระดับสูงพร้อมการออกแบบควันและการกำจัดฝุ่นในตัวสำหรับแผงอุปกรณ์โดยรวม

◆พารามิเตอร์ทางเทคนิคอุปกรณ์หลัก [YL1080H-40A COLD CORE] "การสุ่มตัวอย่างหลักนอกตัวขับ Skid

◆ขั้นตอนการทำงานของอุปกรณ์ [YL1080H-40A COLD CORE "การสุ่มตัวอย่างหลักนอกตัวขับเคลื่อนลื่นไถล

รายการแม่พิมพ์ที่ต่ำกว่า→การปิดเชื้อรา [ความดันลง] →รายการโมดูลรวม [โมดูลการดึงแกน] →การเข้าหัวฉีดทราย→การฉีดทรายหัวลงแรงดันลง→การฉีดทราย→ไอเสียหัวฉีดทราย

การขูดทราย (ทรายทำความสะอาด) →ความดันลงของหัวฉีดอากาศ→การฉีดอากาศ→การแข็งตัวของแกนทราย→การหดกลับของโมดูลรวม (การกำจัดแกนและรีเซ็ต) →แม่พิมพ์ด้านบน (แม่พิมพ์ทรายที่เหลืออยู่ในแม่พิมพ์) Core demolding) →การกำจัดแกนนอกเครื่อง→⒆เวลากำจัดแกนปลอดภัย→⒇แม่พิมพ์ที่ต่ำกว่ารีเซ็ตแกนบนสุด

◆การกำหนดค่าอุปกรณ์ [YL1080H-40A COLD CORE "การสุ่มตัวอย่างหลักนอกตัวขับเคลื่อนลื่นไถล

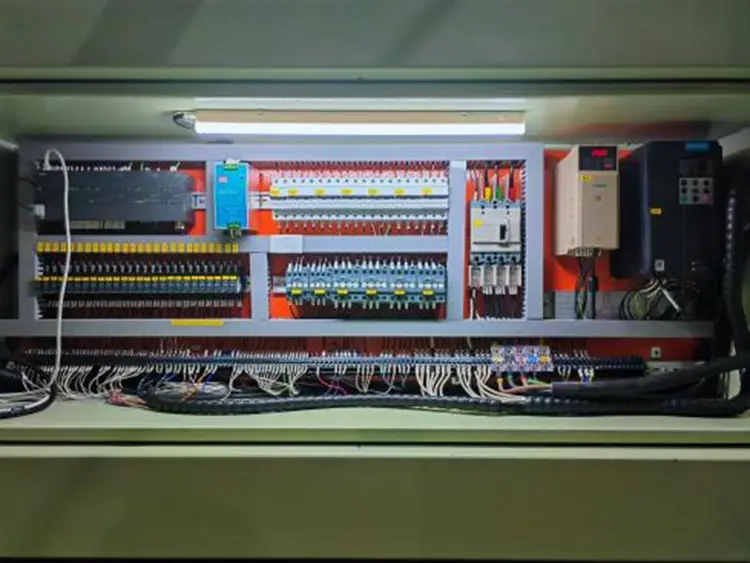

1. ระบบควบคุมไฟฟ้า: ระบบควบคุมไฟฟ้าการทำงานระดับสูงจากซีเมนส์ของประเทศเยอรมนี (หน้าจอสัมผัสและประเภทแยกโปรแกรม)

Siemens Series ปุ่มสวิตช์ระดับสูง [ปุ่มเริ่มต้น, สวิตช์เฟืองแบบโรตารี่]

2. ระบบไฮดรอลิก: Huichuan Servo Precision Speed ​​Speed ​​Speed ​​เปลี่ยนระบบไฮดรอลิกส่วนประกอบไฮดรอลิกไต้หวันไต้หวัน

3. ระบบนิวเมติก: ระบบนิวเมติกของไต้หวัน Airtac [กระบอกสูบ วาล์วแม่เหล็กไฟฟ้า โปรเซสเซอร์แหล่งอากาศ

4. ระบบการทำให้เป็นอะตอม: ระบบบำบัดอะตอมของญี่ปุ่นที่นำเข้าอย่างบริสุทธิ์ ส่วนประกอบลม SMC Core

5. เครื่องใช้ไฟฟ้าแรงดันต่ำ: เครื่องใช้ไฟฟ้าสไนเดอร์ต่ำแรงดันไฟฟ้าต่ำ Omron Proximity Switch สวิตช์ไฟไต้หวัน Mingwei

5. การควบคุมความปลอดภัย: ชิ้นส่วนที่เคลื่อนไหวของแม่พิมพ์เปิดและปิดมีการติดตั้งม่านแสงความปลอดภัยแบบอุปนัย

6. ระบบหล่อลื่น: ชิ้นส่วนที่เคลื่อนไหวหลักของแม่พิมพ์เปิดและปิดนั้นมีระบบหล่อลื่นการฉีดน้ำมันอัตโนมัติ

7. การแสดงผลแรงดัน: ความดันการกระทำของอุปกรณ์และแรงดันการถ่ายภาพทรายจะปรากฏขึ้นอย่างอิสระ

8. ลักษณะอุปกรณ์ที่ปรากฏ: การเคลือบผงและการอบเคลือบ การรักษาพื้นผิวสีระดับสูง

◇การกำหนดค่าโดยละเอียดอื่น ๆ :

[1] PLC Touch Screen: Siemens, Germany

[2] โปรแกรมโปรเซสเซอร์ศูนย์: ซีเมนส์ประเทศเยอรมนี

[3] สวิตช์กดปุ่ม: ซีเมนส์ประเทศเยอรมนี

[4] ผู้ติดต่อ AC: Schneider

[5] Relay: Schneider

[6] สวิตช์ความใกล้ชิด omron

[7] การสลับแหล่งจ่ายไฟ: Mingwei, Taiwan

◆คุณสมบัติหลักและข้อดีของอุปกรณ์ [YL1080H-40A COLD CORE "การสุ่มตัวอย่างหลักนอกตัวขับเคลื่อนลื่นไถล

◇ความแม่นยำและความเสถียร: โครงสร้างโดยรวมของเครื่องยิงแกนแกนกลางของ YL1080H-40A ใช้หลักการออกแบบโครงสร้างเชิงกลที่มีมาตรฐานสูงของความแม่นยำและความเสถียรด้วยกระบวนการผลิตที่ยอดเยี่ยมและเข้มงวด มันใช้อุปกรณ์ประมวลผลความแม่นยำที่มีความแม่นยำสูงและโครงสร้างของชิ้นส่วนที่เคลื่อนไหวนั้นมีความแม่นยำสูง โครงสร้างเครื่องทั้งหมดมีความเสถียรและทนทานเป็นเวลานาน

◇การพ่นทรายที่ยอดเยี่ยม: เครื่องจักรการเป่าทรายแกนกลาง YL1080H-40A มีวิธีการพ่นทรายแนวตั้งที่ยอดเยี่ยมอาศัยการถ่ายภาพความดันของอุปกรณ์

หลักการของทรายและผลกระทบแรงโน้มถ่วงตามธรรมชาติของทรายเรซิ่น; แม่พิมพ์ติดตั้งด้วยวิธีไอเสียที่รวดเร็วและราบรื่นในสามด้านพร้อมกัน กระบวนการสร้างแกนสามารถเติมโพรงแม่พิมพ์ในเวลาที่สั้นที่สุด แกนทรายแน่นเต็มและราบรื่นและผลผลิตหลักทำขึ้นสูง

◇อัจฉริยะและมีประสิทธิภาพ: เครื่องยิงแกนแกนกลาง YL1080H-40A นั้นมีระบบอัตโนมัติระดับสูง มันติดตั้งคู่มือเชิงเส้นที่แม่นยำสำหรับการลบแกนออกจากแม่พิมพ์ที่ต่ำกว่าทำให้การกำจัดแกนง่ายและอัตโนมัติสูง ช่วยให้คนคนหนึ่งสามารถใช้งานได้หลายเครื่องเพื่อให้มั่นใจว่ามีความเสถียรความราบรื่นประสิทธิภาพและความปลอดภัย

อัตราผลตอบแทนสูง: เครื่องยิงแกนแกนเย็น YL1080H-40A มีวิธีการถ่ายภาพทรายแนวตั้งที่ยอดเยี่ยมโครงสร้างเชิงกลระดับสูงระดับสูงประสิทธิภาพการปิดผนึกสูงแรงยิงทรายที่แข็งแกร่งแกนทรายที่แน่นและเรียบขนาดที่แม่นยำและแกนทรายคุณภาพสูงที่มีอัตราผลตอบแทนสูง มันสามารถควบคุมค่าเผื่อการตัดเฉือนของการหล่อได้อย่างมีประสิทธิภาพ

◇การป้องกันสิ่งแวดล้อมระดับไฮเอนด์: เครื่องฉีดขึ้นรูปแกนกลางของ YL1080H-40A ในระหว่างกระบวนการออกแบบอุปกรณ์ข้อกำหนดการป้องกันสิ่งแวดล้อมที่สูงสำหรับควันและฝุ่นในระหว่างกระบวนการผลิตได้รับการพิจารณาอย่างละเอียดและพิถีพิถัน ควันและฝุ่นถูกรวมเข้าด้วยกันอย่างสม่ำเสมอสำหรับการรักษาและเครื่องหล่อการป้องกันสิ่งแวดล้อมที่ได้รับการออกแบบมาอย่างมีประสิทธิภาพช่วยปรับปรุงสภาพแวดล้อมของการประชุมเชิงปฏิบัติการการคัดเลือกนักแสดง

◇ประณีตและทนทาน: กระบวนการออกแบบของเครื่องยิงแกนแกนกลางของ YL1080H-40A ได้คำนึงถึงอายุการใช้งานของอุปกรณ์อย่างเต็มที่ ส่วนประกอบที่แตกต่างกันผลิตด้วยมาตรฐานที่สูงและวัสดุที่สมเหตุสมผลตามข้อกำหนดการใช้งานที่แตกต่างกัน ความต้องการการรักษาความร้อนและรายละเอียดลักษณะที่ปรากฏได้รับการจัดการอย่างดีเพื่อให้มั่นใจว่าอุปกรณ์สามารถรักษาความแม่นยำได้เป็นเวลานานยังคงมีเสถียรภาพและราบรื่นและมีรายละเอียดที่ยอดเยี่ยม

◇วัสดุที่ใช้งานได้: หาดทรายแห้ง [ทรายเรซิ่นฟีนอลิกแห้ง]

◆การใช้งานอุปกรณ์และการใช้งาน:

(1) ตรวจสอบว่าท่อปริมาณอากาศและแหล่งจ่ายไฟ (สามเฟส 380V, 50Hz) ได้รับการเชื่อมต่ออย่างเหมาะสมหรือไม่

(2) ถอดฝุ่นลงบนอุปกรณ์หลังจากการติดตั้ง เครื่องมือและแสงอาทิตย์อื่น ๆ

⑶ไม่ว่าอุปกรณ์จะอยู่ในตำแหน่งเริ่มต้นเมื่อเปิดขึ้นแม่พิมพ์หรือไม่เพื่อความปลอดภัยของผู้ประกอบการ

⑷ติดตั้งแม่พิมพ์ (กล่องหลัก) บนเครื่อง; ไม่ว่าในกรณีใด ๆ ก่อนที่จะเปิดวาล์วอากาศ (ส่งอากาศไปยังอุปกรณ์) ควรผลักแกนติดตั้งเข้าสู่ช่องว่างระหว่างเครื่องจักรที่ใช้งานได้และหัวฉีดทรายเพื่อหลีกเลี่ยงความเสียหายและความปลอดภัยของบุคลากร

⑸ปิดสวิตช์ไฟหลักและสวิตช์วงจรควบคุมทั้งหมดและตรวจสอบไฟงานแสง ตรวจสอบว่าไฟสัญญาณไฟบนแผงควบคุมเป็นเรื่องปกติหรือไม่

(6) เปิดวาล์วไอดีหลักและตรวจสอบว่าแรงดันอากาศในท่ออากาศอยู่ในช่วงปกติของ 6 ถึง 7kpa หรือไม่

สลับโหมดการทำงานของเครื่องเป็นโหมดแมนนวลและดีบักด้วยตนเองว่าแต่ละส่วนที่เคลื่อนไหวของเครื่องทำงานได้อย่างราบรื่นและตามปกติ

ไม่ว่าการเปิดและการปิดแม่พิมพ์จะราบรื่นหรือไม่ให้ตั้งค่าการเปิดแม่พิมพ์ที่เหมาะสมและเวลาปิดตามลักษณะของแม่พิมพ์

②ตรวจสอบว่าการกระทำล่วงหน้าและการล่าถอยของโมดูลรวมนั้นราบรื่นหรือไม่ กำหนดเวลาล่วงหน้าและเวลาล่าถอยตามการเดินทางของโมดูล

③ไม่ว่าการกระทำล่วงหน้าและการล่าถอยของหัวยิงทรายจะราบรื่นหรือไม่ให้ตั้งค่าความก้าวหน้าที่สมเหตุสมผลและล่าถอยตามจังหวะของหัวยิงทราย

④การดำเนินการพ่นทรายเป็นเรื่องปกติหรือไม่ให้ตั้งเวลาการพ่นทรายที่เหมาะสมตามลักษณะของแม่พิมพ์สำหรับงานพ่นทราย

⑤ว่าไอเสียของหัวฉีดทรายทำงานอย่างถูกต้องโดยทั่วไปจะถูกตั้งไว้ที่ 8 ถึง 10 วินาทีสำหรับเวลาไอเสียกล่องทราย

⑥ไม่ว่าการกระทำล่วงหน้าและการล่าถอยของแม่พิมพ์ที่ต่ำกว่าจะราบรื่นหรือไม่ให้ตั้งค่าเวลาล่วงหน้าและการล่าถอยที่สมเหตุสมผลตามจังหวะของแม่พิมพ์ที่ต่ำกว่า

⑦ตรวจสอบว่าการกระทำของอีเจ็คเตอร์เป็นเรื่องปกติหรือไม่และแกนกลางทำงานอย่างถูกต้องหรือไม่ ตั้งค่าเวลาอีเจ็คเตอร์หลักที่สมเหตุสมผลตามลักษณะของแม่พิมพ์

⑧สลับโหมดการทำงานเป็นการทำงานเดี่ยวและเครื่องจะหมุนเวียนโดยอัตโนมัติและเรียกใช้หลายครั้งโดยไม่ต้องโหลด ตรวจสอบว่าการกระทำทั้งหมดของเครื่องมีการประสานงานอย่างเป็นระเบียบเสถียรและราบรื่นหรือไม่

◆ข้อควรระวังในระหว่างกระบวนการดำเนินการ:

ก่อนที่จะทำการทดสอบมีความจำเป็นที่จะต้องถอดฝุ่นลงบนเครื่องและล้างเครื่องมือหรือเศษซากอื่น ๆ ออกไปเพื่อป้องกันความผิดปกติในระหว่างการทำงาน

ก่อนที่จะเริ่มต้นการดำเนินการมีความจำเป็นต้องตรวจสอบสภาพของสลักเกลียวในทุกส่วนของเครื่องอย่างระมัดระวัง

⑶ก่อนเริ่มการดำเนินการตรวจสอบว่าชิ้นส่วนที่เคลื่อนไหวทั้งหมดอยู่ในตำแหน่งปกติเริ่มต้นหรือไม่

⑷ในกรณีที่เครื่องล้มเหลวควรหยุดทันทีปุ่มหยุดกดปุ่มจ่ายไฟและก๊าซถูกตัดออกและการบำรุงรักษา ⑸จำเป็นต้องตรวจสอบบ่อยครั้งว่าข้อต่อวงจรไฟฟ้าหลวมหรือไม่และส่วนประกอบของเครื่องได้รับความเสียหายหรือไม่

(6) ไม่ได้รับอนุญาตให้เปิดตู้ควบคุมไฟฟ้าตามความประสงค์หรือวางรายการเบ็ดเตล็ดภายใน

เราต้องผ่านการฝึกอบรมและคุ้นเคยกับโครงสร้างของเครื่องหลักการทำงานและกฎการดำเนินงานก่อนที่จะได้รับอนุญาตให้ใช้งาน ไม่มีใครได้รับอนุญาตให้ใช้งานเครื่องได้ตามต้องการ

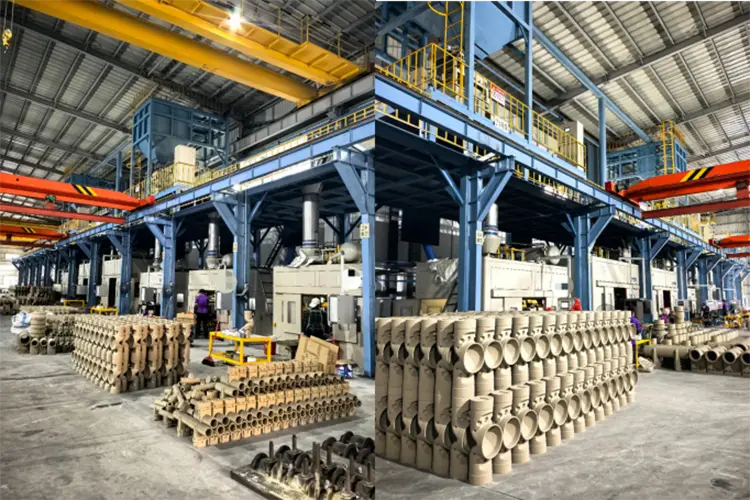

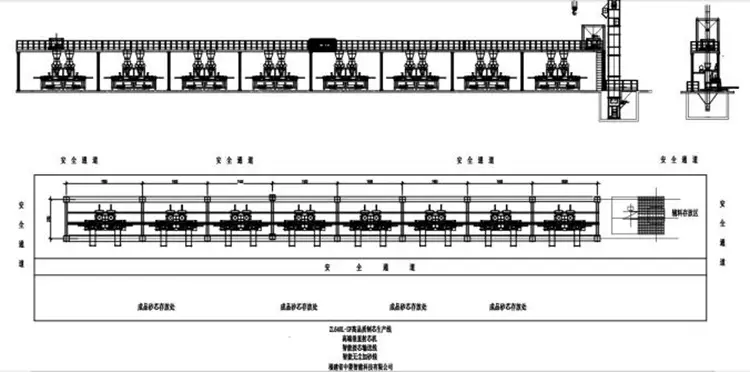

◆ระดับการผลิตเครื่องยิงแกนแนวตั้งอัตโนมัติคุณภาพสูง: สายการผลิตสายการผลิต:

คุณสมบัติกรณี:

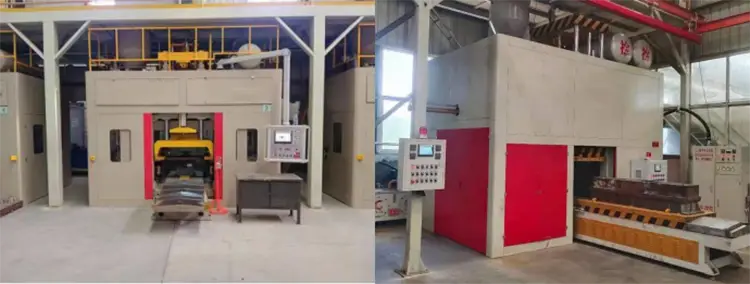

①คุณภาพสูงความรู้สูงและเครื่องหล่อสิ่งแวดล้อมสูง แผงควบคุมทั้งหมดรวมฟังก์ชั่นการกำจัดการสูบบุหรี่และฝุ่น

②การเชื่อมต่อหลักอย่างต่อเนื่องอัจฉริยะสำหรับสายพานลำเลียง อุปกรณ์มีระบบอัตโนมัติในระดับสูง ประหยัดแรงงาน

elive ลิฟต์ + แทร็กที่แม่นยำในการรับรู้การรับรู้ทรายอัจฉริยะ การประชุมเชิงปฏิบัติการมีประสิทธิภาพสะดวกและสะอาด

④ระบบการป้องกันสิ่งแวดล้อมโดยรวมของการประชุมเชิงปฏิบัติการหลัก การสูบบุหรี่ที่มีประสิทธิภาพสูงและการกำจัดฝุ่น มาตรฐานการคุ้มครองสิ่งแวดล้อม

⑤การจัดเก็บข้อมูลและเอาต์พุตพื้นที่หลัก ตระหนักถึงการทำให้เป็นดิจิตอลของการผลิตชิป การจัดการตามข้อมูล
