125 เครื่องเล่นแผ่นเสียง CAM สี่แกน

ยินดีต้อนรับสู่ขายส่งหรือปรับแต่งแผ่นเสียง CAM สี่แกน 125 จากโรงงานของเราได้ตลอดเวลา เราจะให้ราคาส่วนลดจากโรงงานสำหรับผลิตภัณฑ์ของเราแก่คุณ YueLi เป็นผู้ผลิตและซัพพลายเออร์แผ่นเสียง CAM สี่แกน 125 รายในประเทศจีน

ส่งคำถาม

รายละเอียดสินค้า

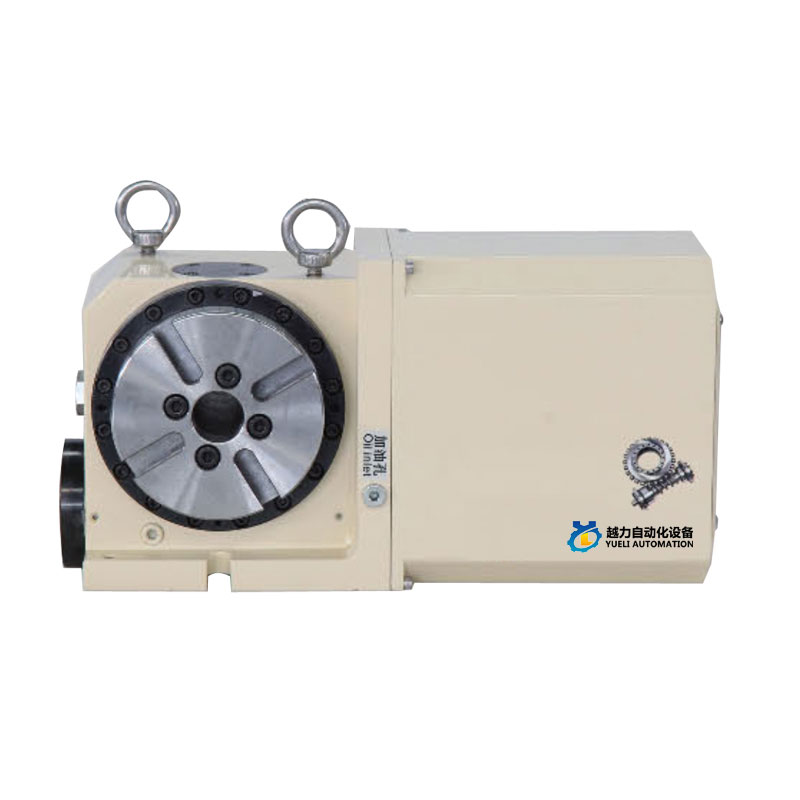

YUELI125 เครื่องเล่นแผ่นเสียง CAM สี่แกน

CAM ชนิดแบ็คแลชเป็นศูนย์การหมุน CNC

ยินดีต้อนรับสู่ขายส่งแผ่นเสียง CAM สี่แกน 125 จากเรา ทุกคำขอจากลูกค้าจะได้รับการตอบกลับภายใน 24 ชั่วโมง YueLi เป็นผู้ผลิตมืออาชีพ เราต้องการจัดหาเครื่องหมุน CAM สี่แกน 125 ให้กับคุณ และเราจะเสนอบริการหลังการขายที่ดีที่สุดและการส่งมอบตรงเวลาให้กับคุณ

โครงสร้างการส่งผ่านของ Cam-roller ถูกนำมาใช้ภายในผลิตภัณฑ์

การบีบอัดแบริ่งลูกกลิ้งเข็มเพลา CAM ไม่มีไดรฟ์กลิ้งช่องว่าง

ไม่มีแรงเสียดทานจากการเลื่อน รักษาลักษณะช่องว่างอย่างต่อเนื่อง

มีความแม่นยำสูงในการเคลื่อนที่ไปข้างหน้าและย้อนกลับ

มีความแข็งแกร่งสูงมีประสิทธิภาพสูง

ไม่ทำให้ความแม่นยำลดลงเนื่องจากอุณหภูมิที่เพิ่มขึ้น

ไม่จำเป็นต้องสอบเทียบและปรับแต่งเป็นประจำ

หลักการทำงานและคุณลักษณะของจานหมุน CNC แบบลูกเบี้ยว
หลักการโหลดล่วงหน้า

เมื่อเปรียบเทียบกับโต๊ะหมุน NC ชนิดเฟืองตัวหนอนแบบดั้งเดิม โต๊ะหมุน NC ชนิดตะแกรง CAM มีความแม่นยำสูงกว่า

ลักษณะการทำงานขององศา ความเร็วสูง การกวาดล้างด้านหลังเป็นศูนย์ และภาระหนัก อินพุตลูกเบี้ยวตามแนวแกน

แบริ่งลูกกลิ้งเข็มบนป้อมปืนเพลาส่งออกของพื้นผิวโค้งที่ขับเคลื่อนด้วยความเร็วคงที่จะถูกบีบอัดล่วงหน้าการส่งผ่านการสัมผัสแบบกลิ้ง

เพื่อให้บรรลุแบ็คแลชเป็นศูนย์และการทำงานที่ความเร็วสูงขึ้นเนื่องจากการส่งกำลังแบบกลิ้งเกือบเป็นศูนย์

การเคลื่อนที่แบบเสียดทานเพื่อให้กลไกไม่สามารถรักษาการส่งผ่านแบบแบ็คแบ็กแลช การวางตำแหน่งที่มีความแม่นยำสูง และไม่จำเป็น

ควรทำการสอบเทียบและปรับแต่งเป็นประจำ Lattice CAM ชนิดจานหมุน CNC, Han ออกจากการใช้เพลา

แบริ่งขนาดใหญ่ถูกจัดเรียงบนผนังด้านนอกทรงกลมของเพลา และปลายทั้งสองด้านของเพลาอินพุต CAM ถูกตั้งค่าด้วยตลับลูกปืนคู่

นอกจากนี้ยังช่วยเพิ่มเสถียรภาพและความสามารถในการรับน้ำหนักของเครื่องเล่นแผ่นเสียง และสามารถรับมือกับการประมวลผลได้ดีขึ้น

ความเร็วสูงและแรงตัดหนัก ปรับปรุงความแม่นยำของเครื่องจักร ประสิทธิภาพ และลดต้นทุน

การเปรียบเทียบลักษณะกลไกของเครื่องเล่นแผ่นเสียง NC แบบแบ็คแลชแบบศูนย์ CAM

เลขที่	รายการ	โรลเลอร์ CAM เครื่องทำให้แห้ง 1M	ประเภทเฟืองตัวหนอน
1	ประเภทไดรฟ์	ตามเข็มนาฬิกา มุมเอาต์พุต	- CCWa Outout 360
2	สถานะไดรฟ์	หน้าสัมผัสแบบกลิ้ง	สไลด์ติดต่อ
3	วัสดุ:ความแข็งของคอนแทคปา	แกนลูกเบี้ยว:เหล็กชุบแข็ง; เหล็กแผ่นรีดร้อน 60	เพลาตัวหนอน: เหล็กชุบแข็ง; เหล็กแผ่นรีดร้อน 60
3	วัสดุ:ความแข็งของคอนแทคปา	ผู้ติดตาม Cam; แบริ่งเหล็ก; เหล็กแผ่นรีดร้อน 60	เกียร์หนอน; สารเรืองแสงสีบรอนซ์; HB90
4	โหลดล่วงหน้า	○ใช่	เอ็กซ์ เอ็น0
5	ประสิทธิภาพการส่งผ่าน	〇สูงกว่า	△ด้านล่าง

เวลาการวางตำแหน่ง 90° (ตัวอย่าง)

	รายการ N0	ผู้แข่งขัน
	ปล่อยการยึดแกนหมุน
	การเร่งความเร็ว
	การเคลื่อนที่แบบหมุนเชิงเส้น	การเคลื่อนที่แบบหมุนเชิงเส้น
	ชะลอตัวลง	ชะลอตัวลง
	การปล่อยเครื่องจักร	การปล่อยเครื่องจักร
	แกนยึด	แกนยึด
	รอบเวลา	รอบเวลา

ความจุความเร็ว	ความแข็งแกร่ง

ความทนทาน	3 แบริ่งลูกกลิ้ง

YUELI125 ข้อมูลอ้างอิง

รหัส หมายเลข		หน่วย	ยูอีลี่125
เส้นผ่านศูนย์กลางของโต๊ะ		φมม	125
ความสูงตรงกลาง		มม	110
รูแกน		φมม	30
ความกว้างของช่องที		มม	12
ความกว้างของคีย์ไกด์		มม	14
เซอร์โวมอเตอร์		ฟานัค	ข4
เซอร์โวมอเตอร์		มิตซูบิชิ	HF105
เพิ่มขึ้นขั้นต่ำ			0.001°
อัตราทดเกียร์			30
ความเร็วสูงสุดในการหมุน (3,000 รอบต่อนาที)		รอบต่อนาที	100
แรงบิดอัตราเอาท์พุต		กก./ม	1
ทรัพยากรไฮดรอลิก นิวเมติก/ไฮดรอลิก		กก./ตร.ม	6
แรงบิดเอาท์พุตที่เบรก		กก./ม	7
ความแม่นยำในการจัดทำดัชนี		วินาที	40
การทำซ้ำ		วินาที	4
คุณภาพของผลิตภัณฑ์		กิโลกรัม	27
อนุญาต น้ำหนักมาก	แนวตั้ง	กิโลกรัม	20
	แนวนอน	กิโลกรัม	40
	ส่วนท้ายแนวตั้ง	กิโลกรัม	40
โหลดที่อนุญาต		กิโลกรัมเอฟ-เอ็ม	600
		ฟ*แอล กิโลกรัมเอฟ-เอ็ม	6
	F	ฟ*แอล กิโลกรัมเอฟ-เอ็ม	7

Yueli125 ขนาดของเครื่องเล่นแผ่นเสียง
